今天給大家分享一個特殊的氣泡圖—愛心散點圖的繪制方法，以感謝大家的關注與分享！

• 數據格式：如圖所示，A列為日期；B列為凈增關注人數，用作氣泡圖的Size；C列使用weekday()函數來生成，表示星期幾，用作愛心散點圖的X軸數據；D列使用weeknum()函數來生成，表示當日在一年中屬于第幾周，用作愛心散點圖的Y軸數據。

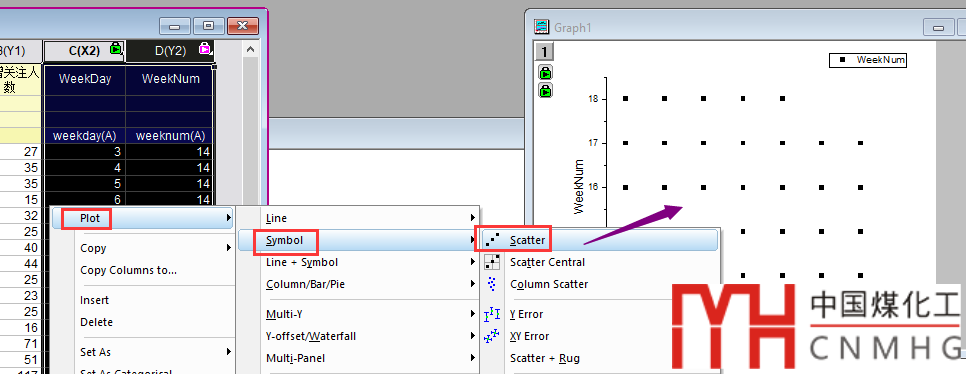

• 圖形繪制：選中C、D兩列，繪制Scatter圖。



• 自定義愛心形狀散點：此為關鍵步驟，具體教程詳見次條推送。

  • 使用畫圖板工具，繪制一個愛心形狀的圖形?，大小設為16×16 pixel，使用Ctrl+C復制愛心?。

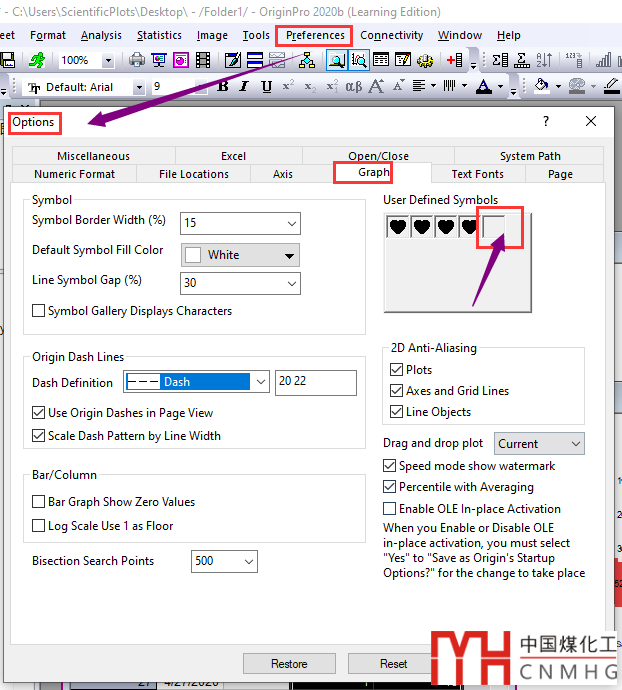

  • 到OriginPro中打開Options對話框（快捷鍵為Ctrl+U），切換到Graph頁面，在User Defined Symbols中，使用鼠標左鍵選中一個空白框，然后使用Ctrl+V將復制的愛心?黏貼進去。



• 散點格式設置：雙擊圖形，打開Plot Properties頁面。

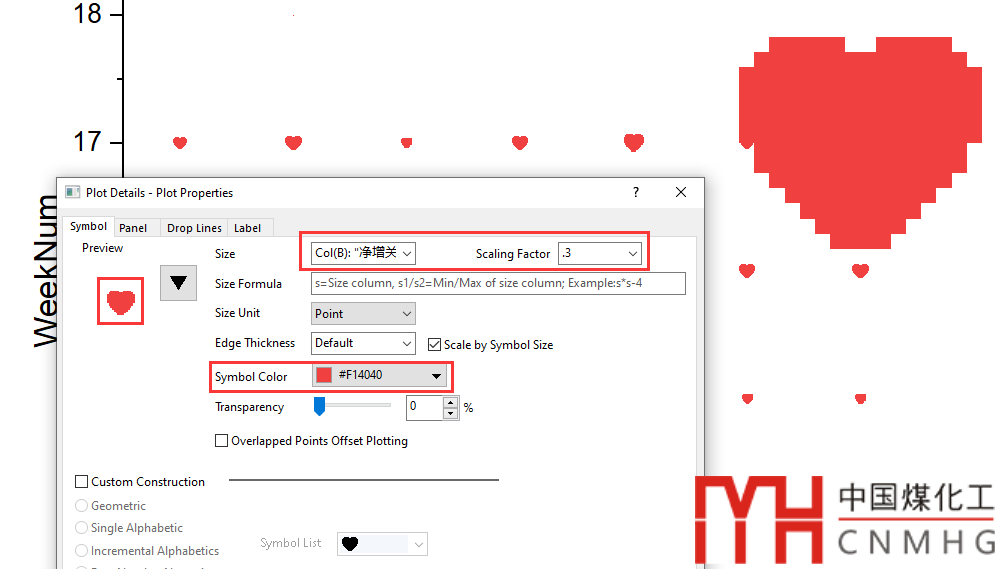

  • 將Symbol選為自定義的愛心?，Size選為Col(B)，Scaling Factor按情況調整，Symbol Color選為紅色系。

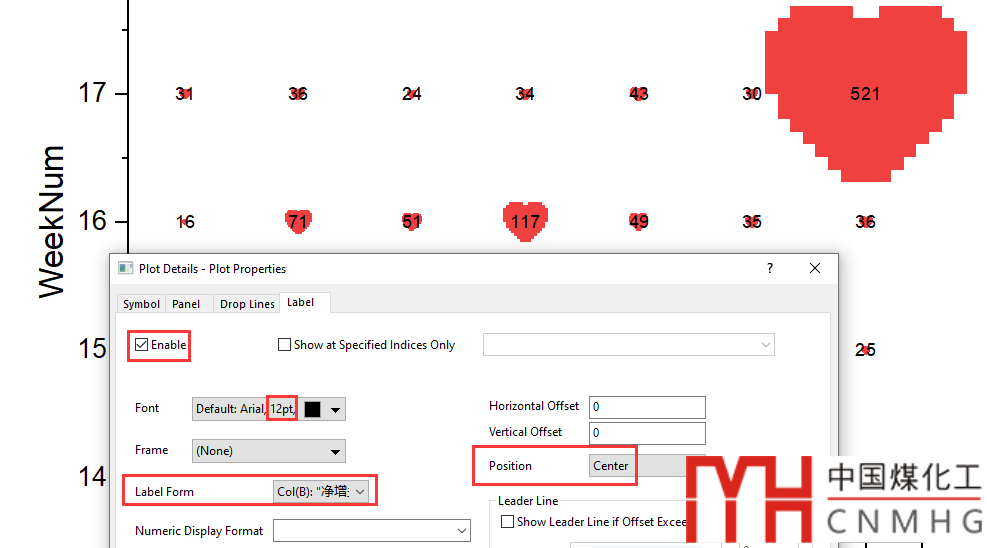

  • 切換到Label頁面，激活標簽，Label Form選為Col(B)，并設置字號、位置等。



• 坐標軸格式設置：雙擊坐標軸打開Axis Properties頁面。

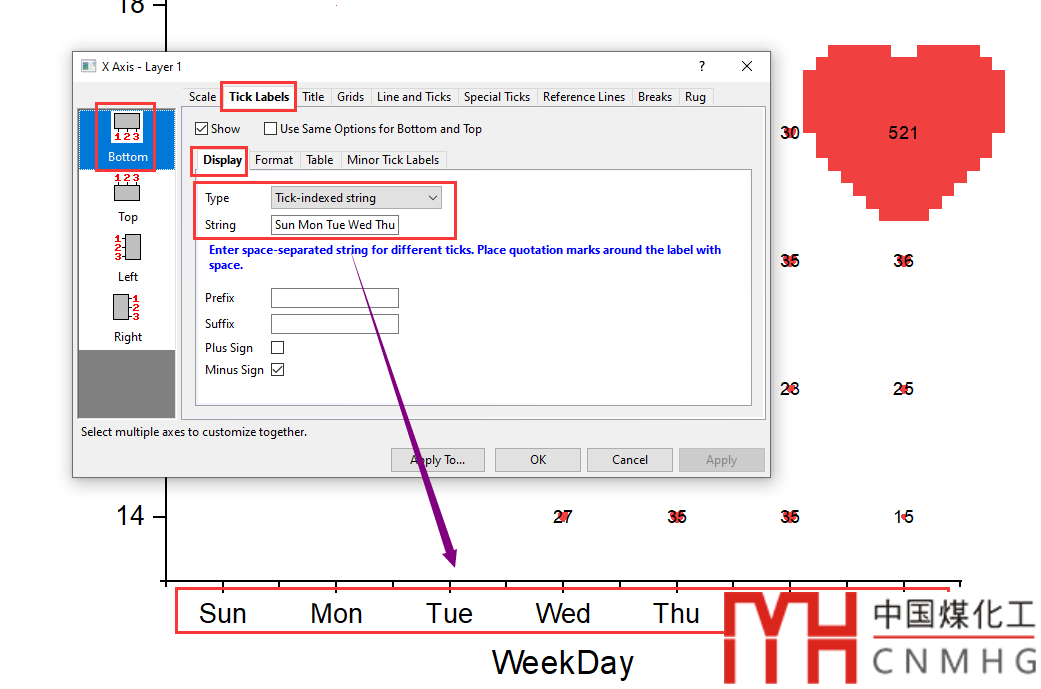

  • 將X軸標簽的選為Tick-indexed string，在String里輸入Sun Mon Tue Wed Thu Fri Sat（注意中間要加空格 ），即以縮寫的形式顯示星期幾。

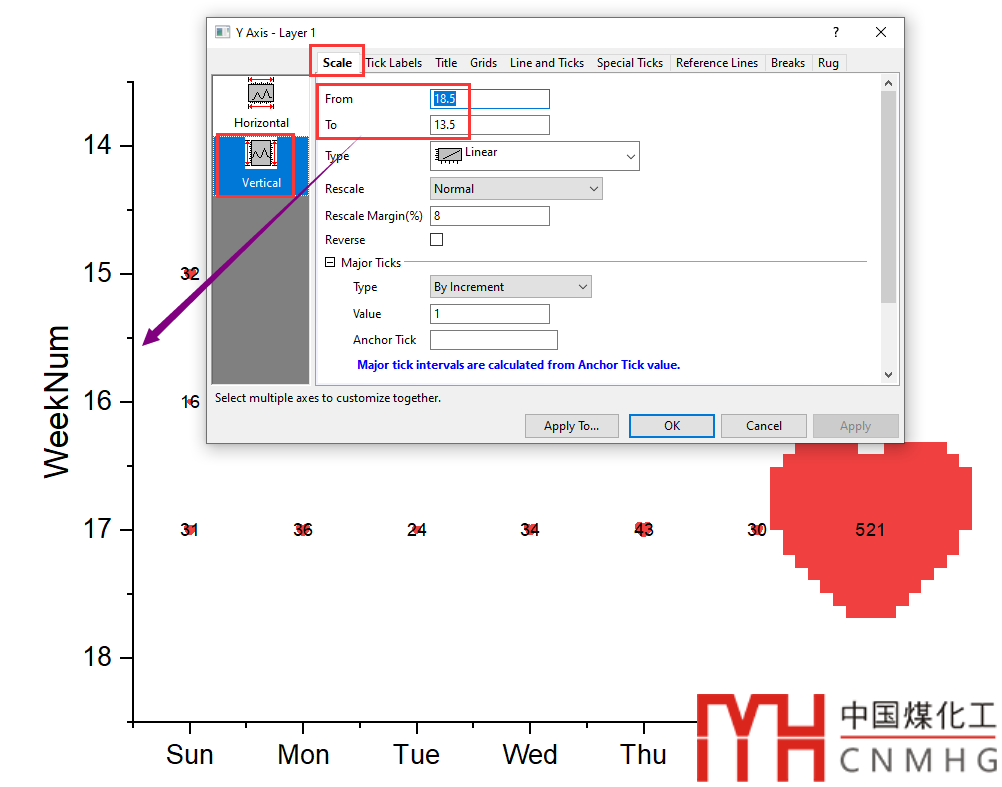

  • 將Y軸的Scale設為從大到小，即從4月1日在上面，符合日歷的一般形式。



  • 最后只顯示X軸的標簽，其他的坐標軸部件均不顯示。

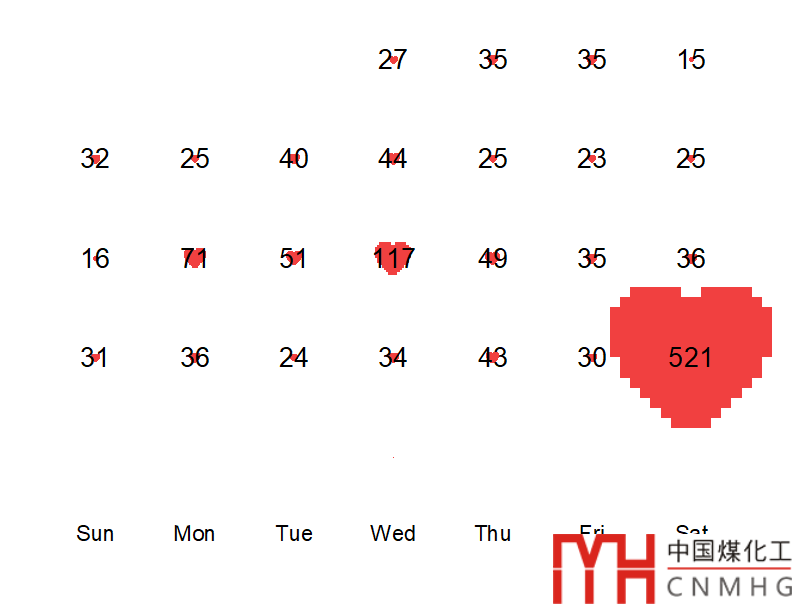

• 完成特殊氣泡圖—愛心散點圖的繪制！同時吐槽一下：Origin的自定義散點形狀的功能太不給力，你看著臺階！



所用軟件：OriginLab OriginPro 2020b Beta@Windows 10 pro 。
