換熱管和管板的連接接頭是管殼式熱交換器設計、制造的關鍵點，也是管殼式熱交換器發生失效的主要部件之一，其可靠性直接影響管殼式熱交換器的使用壽命。在使用現場經常出現堵管，有些還要大面積堵管。大面積堵管一般來說工藝條件有問題的可能性更大，尤其是帶蒸發空間的固定管板換熱器（有時間了再寫遇到大面積堵管的小文章）。
換熱管和管板的連接接頭常見的是強度焊接，強度脹接和脹焊并用。強度焊接里還有一類特殊的內孔焊；脹焊并用標準上分為強度脹接加密封焊，強度焊接加貼脹，實際使用中又出現了以為強度脹接加強度焊接的組合。管頭的密封最好的最有效的是焊接，焊接的質量再差密封的效果也比脹接強。

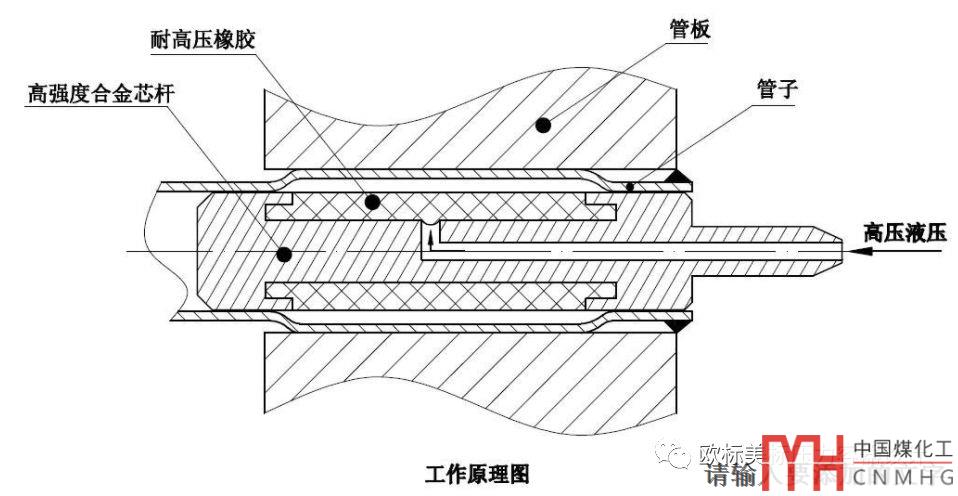

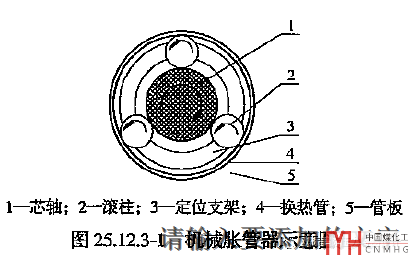

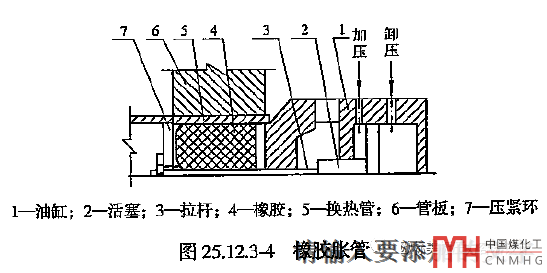

強度脹接方法常用的是機械脹接--非均勻脹接和柔性（液袋，橡膠等）脹接--均勻脹接。強度脹接是通過外力使換熱管在管孔內膨脹并達到塑性變形，管板處于彈性或部分塑性變形（這就要求管板的強度要高于換熱管的強度）；外力卸載后，管板彈性回彈大于換熱管，管板抱緊換熱管，可以承受換熱管軸向機械和溫差載荷且不泄漏。脹接可以消除換熱管和管板的間隙，可以用于殼程有縫隙腐蝕傾向的場合，又由于連接形式不適用于存在振動或過大的溫度波動的場合，由于暴力手段使換熱管徑擴大產生較大的冷作應力不適用于明顯的應力腐蝕傾向的場合。機械脹可以稱為機械滾珠脹，常用的是三滾柱，要求稍高可以要求用五滾柱脹。機械脹脹桿不能太細，脹接不能太長目前機械脹基本只用于管板比較薄的場合，管板稍厚基本都是用柔性脹接。因機械脹勞動強度大，效率低和效果操作者的經驗掛鉤。柔性脹接常用的是液袋脹接和橡膠脹接，液袋脹接工作原理見下圖（優點脹后換熱管干凈，可用于先脹后焊），橡膠脹接（優點不用潤滑劑，干凈可用于先脹后焊）是利用機械力使特種橡膠長度縮短，直徑增大從而帶動換熱管擴張達到脹接目的。標準規定的強度脹接適用范圍：1）設計壓力小于或等于4.0MPa；2）設計溫度小于或等于300℃；3）操作中無振動，無過大的溫度波動及無明顯的應力腐蝕傾向。

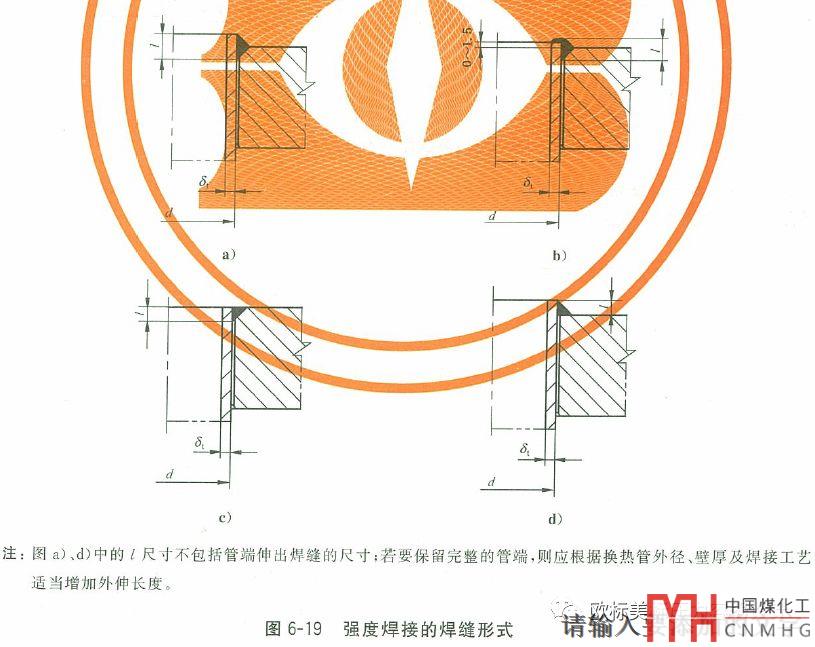

強度焊接是換熱管與管板在換熱管連接端部采用融化焊接的方法與管板形成焊接接頭；在管程側換熱管端部連接就是我們常用的強度脹接，在殼程側連接就是內孔焊（注意內孔焊只能是單側管板，固定管板除非布管很少且換熱管較短不然實現不了兩側管板與換熱管接頭都使用內孔焊）。同樣的也可以承受換熱管軸向機械和溫差載荷且不泄漏。強度焊的單位面積承載能力高，致密性好，適用于壓力和溫度范圍比強度脹接的寬，但接頭的焊腳高度較小，易出現焊接缺陷，且換熱管和管板存在間隙，不適用于有振動、有縫隙腐蝕傾向的場合。強度焊接的可靠性與焊縫形式和連接尺寸關系密切，原來國標只有完全強度焊，2014版算是出現了部分強度焊，對坡口和焊腳的要求不再一刀切那么高；組合焊腳高度由不小于1.4倍換熱管壁厚改為按拉脫力校核計算確定并不小于1倍換熱管壁厚。保證安全的前提下降低了組合焊腳高度，可避免對換熱管端部產生損傷，還降低了焊接工作量，縮短了生產周期。

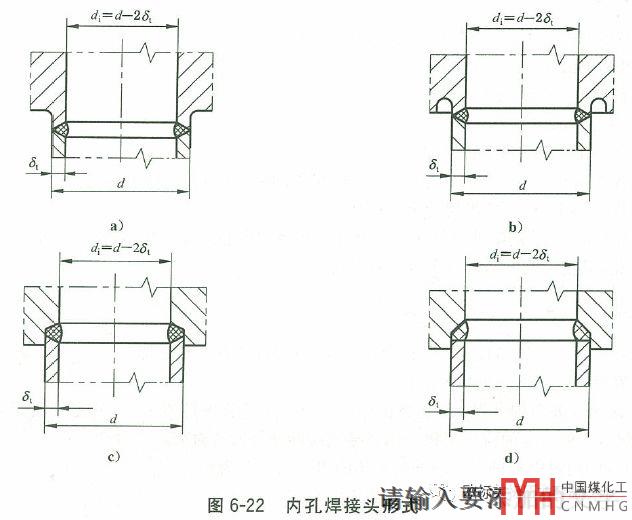

內孔焊是標準新增的結構，但內孔焊在國內應用很早了三十年前我的老東家524廠（西安核設備）就開始用了。其特點：1）焊縫的溫度接近于殼程介質溫度；2）換熱管與管孔間不存在間隙，不可能產生間隙腐蝕；3）焊接接頭是對接形式，可以承受大載荷。因此內孔焊一般用在使用要求高，操作條件苛刻的場合，管程進口溫度高時常在此側管板上用內孔焊焊接接頭。

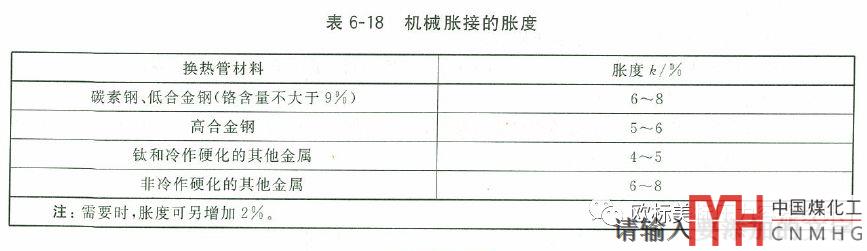

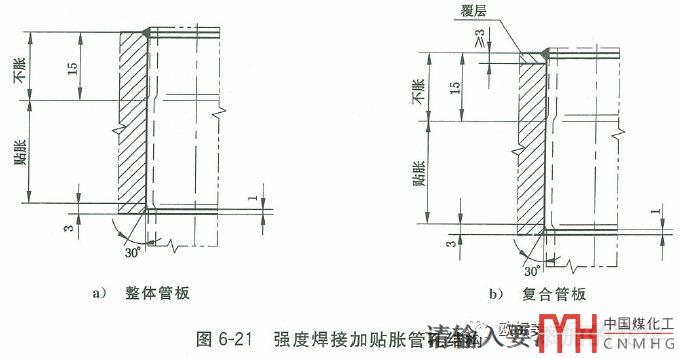

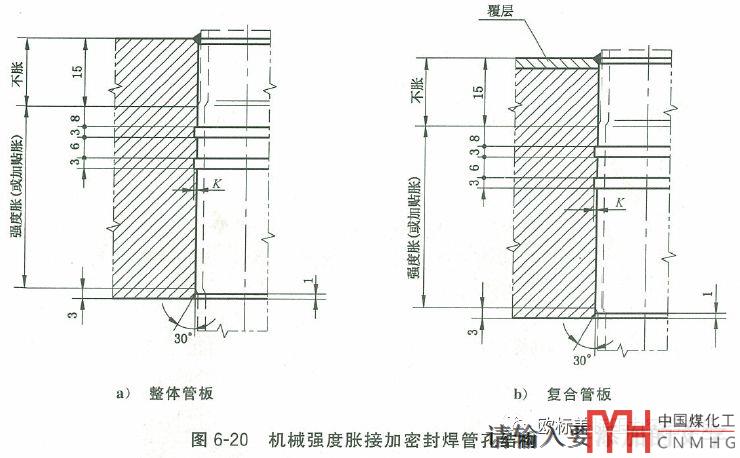

由于單純的強度焊接和強度脹接都有各自的短板，所以就產生了脹焊并用。脹接加焊接就客服了強度脹和強度焊的缺點，改善了可靠性，適用范圍較廣。對鋼制管束一般采用強度焊加貼脹的組合連接；對于有色金屬尤其是非鎳基有色金屬換熱管和復合管板組合的場合，可以采用強度脹加密封焊的組合。但個人不推薦強度焊加強度脹的組合，由于位置關系接頭最先受力的是強度脹，只有強度脹幾乎遭到了破壞時才輪到強度焊的接頭承受換熱管的軸向載荷。如果要用強度焊加強度脹的所謂強強組合那么計算的時候就要強度脹和強度焊都要通過。注意貼脹的脹度一般是2%~4%，GB/T 151標準推薦是2%~3%。機械脹接的脹度在GB/T 151的表6-18.（吐槽一下這個表應該放在制造部分更合適，放在設計部分難道想要設計在圖紙上表達脹度！）標準規定脹焊并用的適用范圍：1）振動或循環載荷時；2）存在縫隙腐蝕傾向時；3）采用復合管板時。
上文多次提到縫隙腐蝕稍微解釋一下：縫隙較?。?.025~0.1mm）再加上腐蝕介質是發生縫隙腐蝕的前提條件。殼程介質對管板或換熱管有腐蝕時幾乎都可能發生縫隙腐蝕，尤其是含氯離子的溶液。
