3月21和22號參加了兩天Bentley公司關于Auto PIPE Vessel軟件的技術交流會。由于某些原因臨時頂替講了一天“ASME換熱器的設計流程和注意事項”和“中美歐換熱器的對比”；聽了一天軟件操作和軟件介紹?？吹讲簧倥笥岩?yàn)榭吹轿业拿洲D(zhuǎn)發了“Bentley公司關于Auto PIPE Vessel軟件的技術交流會”的報道文章。順勢也寫點軟件的特色介紹。

Microprotol軟件被Bentley公司收購后改了Auto PIPE Vessel這個名字。詳細的軟件本身的介紹可以自己去百度上找，我介紹一下這個軟件的一些特色的功能。

最初是2012年到2013年使用的Microprotol軟件，后來由于業主推薦我們使用VVD。Microprotol軟件就沒再更新。多年未更新發現新軟件在出圖的功能上比以前更強大了；也增加了一些功能。

用PVelite軟件十年（08年到現在），compress軟件五年（07年-12年），VVD加在一起大概八年（由于換工作中間大概一年沒用），Auto PIPE Vessel這個軟件相對來說時間最短。

1.支持容器/塔器，換熱器，煙囪，鍋爐，大型儲罐，空冷器。

2. 支持建模后直接修改設計規范；很多軟件建模完成后都不能修改設計規范。改變?cè)O(shè)計規范材料許用應力自動根據規范的安全系數修改。

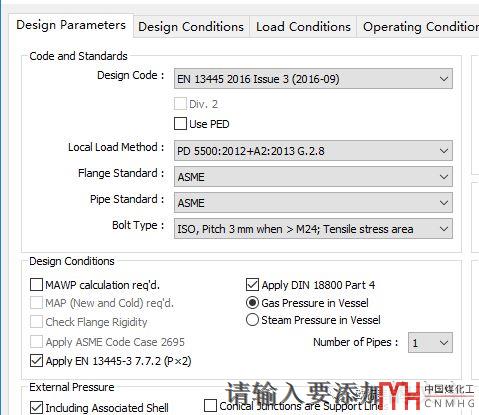

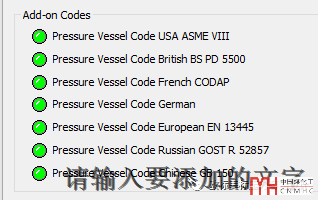

3. 設計規范支持：ASME ,歐洲EN13445，英國PD5500,德國AD2000,俄羅斯GOST,法國CODAP；中國的目前還只支持GB150不包含GB151等。

4. 可以直接導出材料清單，可估算價格（需設置材料價格）。

5. 支持導出PDS等需要的模型文件。（工程公司和設計院的需求）

6. 支持各傳熱計算軟件直接導入程序。（傳熱工藝計算和強度計算一起更節省時間--主要是布管的時間）

7. 可以直接把compress軟件的模型導入（compress為ASME的強度計算軟件）

9.支持用DIN 18800計算塔器的穩定性（DIN 18800等同于EN 1993-1-6/4）目前我知道的軟件只有Auto PIPE Vessel軟件有這個功能。出口歐洲尤其是德國的塔器穩定性計算是必須的。

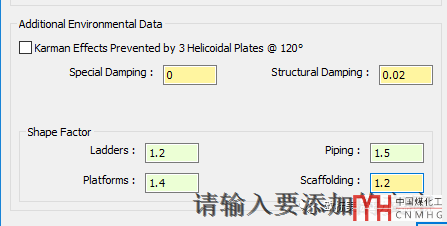

10.支持高塔設置3塊螺旋擾流板或阻尼器；目前已知的軟件只有Auto PIPE Vessel軟件有這個功能。

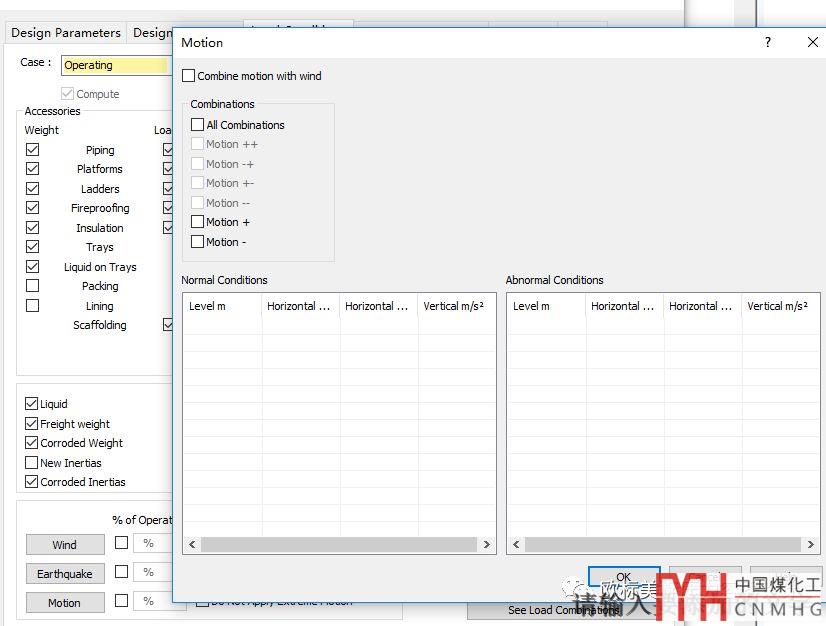

11.有船用設備載荷的輸入（可直接輸入正常載荷和極端載荷），不需要再用自定義地震加速度考慮?？梢酝瑫r(shí)考慮風，地震，船波動的任意載荷組合。

12.報告支持多國語言，尤其是俄語。支持俄語在一帶一路項目上可以節省不少時間和費用。

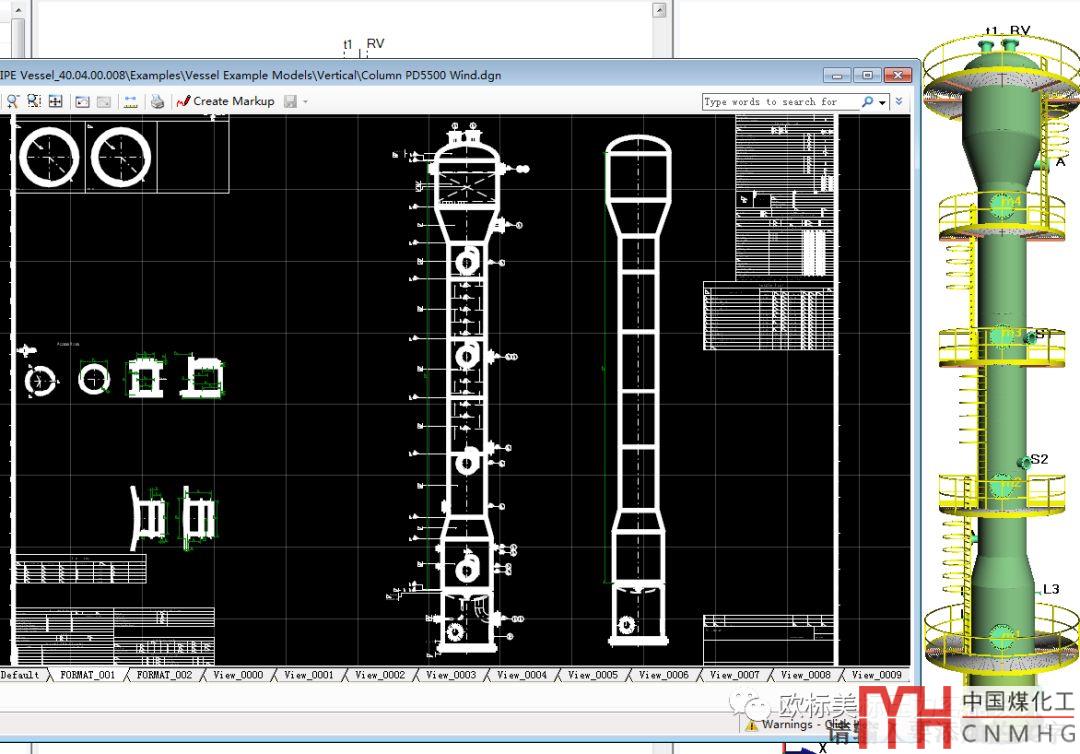

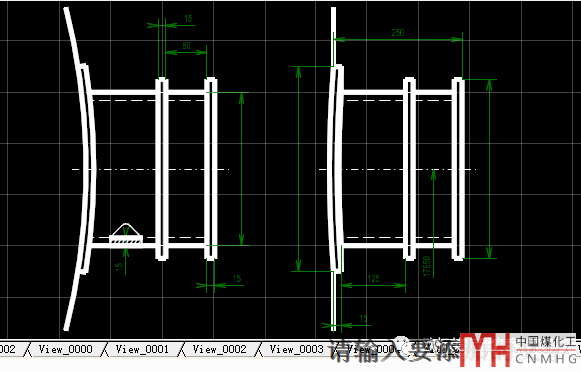

13.支持計算完成后直接生成全套CAD圖紙（含排版圖）。

14.還可以額外加錢定制一些附加功能如帶導向支撐塔器的計算等。
