本文整理自文獻：吳賢春. 小直徑多管程換熱器管箱分程隔板的研制[J]. 化肥設計, 2019, 57(2).

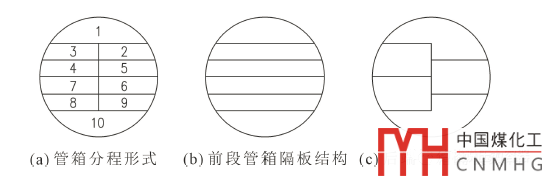

為了滿足換熱的需要，某一公稱直徑DN=450mm的小直徑換熱器（臥式、固定管板式），共劃分了10管程，分程隔板布置如下圖所示。

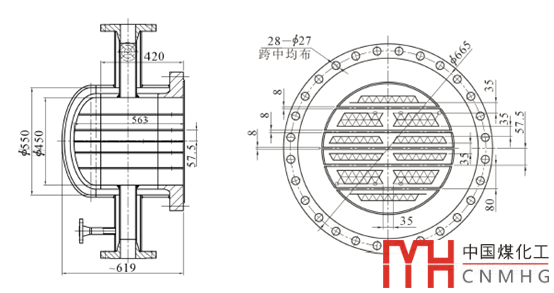

左右管箱上有管口，考慮到接管的布置，管箱筒體至少需要300mm。若按常規型式設計，分程隔板中心間距最窄處為57.5mm，對應563mm的焊接深度，靠近封頭部分的操作空間不足而難以對分程隔板和管箱殼體進行焊接，如下圖所示。
而根據GB/T 1512014第6.3.6.3的規定：分程隔板與管箱內壁應采用雙面連續焊，最小焊腳尺寸為3/4倍的隔板厚度；必要時，隔板邊緣應開坡口。

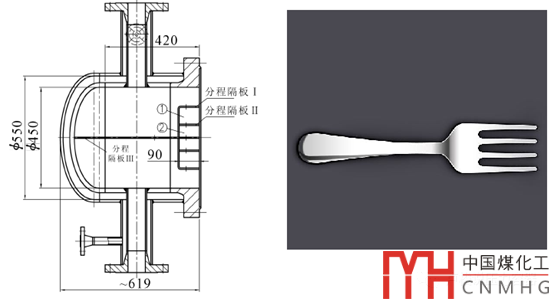

對此，文獻進行了改進，改進后的分程隔板如下圖所示，形象一點說就是改成“叉子形”，最大程度地減小了分程隔板縱向上的焊縫長度，利于制造并保證焊接質量。
但應注意保證各管程的流通面積。GB/T 151第6.3.4.2條規定：對于多程管箱，其內側深度應使相鄰管程之間的最小流通面積不小于每程換熱管流通面積的1.3倍；當阻力降允許時最小流通面積可適當減小，但不得小于每程換熱管的流通面積。
文獻還介紹，該設備于2017年投用后，運行可靠，這是一種可行的做法。
