今天有人在信息問我線型資源管理器里的ISO筆寬是什么意思，有時候這個選項會被激活，但“當前對象縮放比例”卻會被禁用，但有時“當前對象縮放比例”被激活后，ISO筆寬會被禁用，如下圖所示。

這個ISO筆寬參數到底什么時候能激活呢？有什么特殊的地方呢？

CAD的線型有什么作用？CAD線型如何加載？

CAD中線型顯示不正常是什么原因？是缺線型嗎？

教你如何自定義CAD線型

CAD中如何利用工具定制線型？

CAD怎樣在多段線的短線上顯示線型？多段線的線型生成是什么意思？

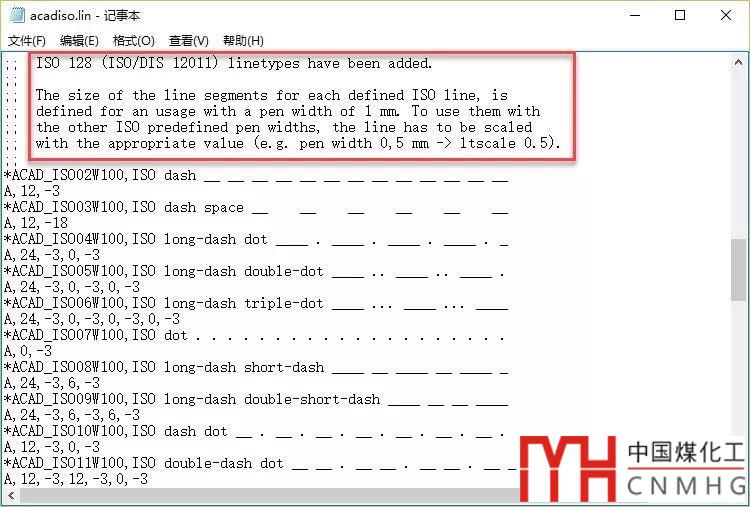

其實CAD的線型是分類的，我們可以用記事本打開acadiso.lin看一下，線型分為四類：普通線型、ISO線型、復雜線型（帶符號或文字）、JIS線型。找到名字以ACAD_ISO開頭線型的同時可以看到一段對于ISO線型的相關注釋，如下圖所示。

這段話的意思就是這些ISO線型是按照筆寬（也就是打印線寬）為1mm設計的線型，如果要用別的筆寬打印這些線型，就需要按相應比例縮短線型，例如如果將筆寬設置為0.5mm，就需要把線型比例設置為0.5。

ISO（國際標準組織）線型可用于公制圖形中，通過筆寬設置來調整線型比例。在線型資源管理器中針對ISO線型和其他線型采用了不同的處理方式，其他線型可以設置對象的線型比例，而ISO線型則通過筆寬來設置比例。

如果不是網友問到這個問題，我也一直沒有主要到這個參數。那這個參數什么時候能激活呢？

打開線型資源管理，加載一個ACAD_ISO開頭名稱的線型后選中此線型，然后單擊“當前”按鈕將ISO線型設置為當前線型，ISO筆寬選項就被激活了，如下圖所示。

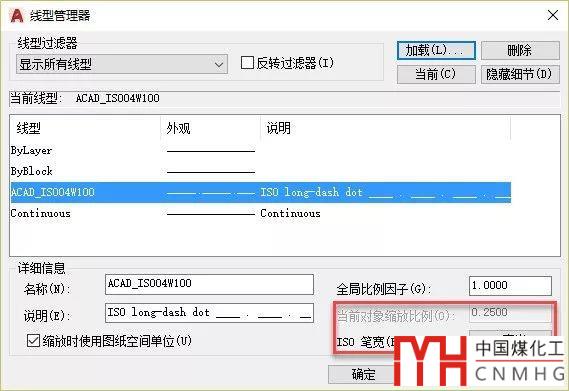

在筆寬列表中選擇0.25毫米，我們可以看到“當前對象縮放比例”雖然不能設置，但會變成0.25，如下圖所示。

設置好ISO線型的筆寬后，就直接設置好了當前的默認線寬，畫線都不用再設置線寬了，如下圖所示。

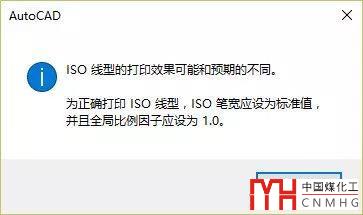

這種線型適用于在1：1比例下使用，如果選擇ISO線型時如果設置全局比例因子，關閉線型資源管理器時會彈出一個提示對話框，如下圖所示。

不知道大家有沒有用過ISO線型，如果用過而且對他的優點有體會的請留言。
