在AutoCAD2006版就提供了弧長標注的功能，浩辰等國產CAD在后期版本也都陸續添加了弧長標注的功能。

我平時沒怎么用過弧長標注，有網友問我：弧長標注的圓弧標記在標注文字的前面，我想將圓弧標記放到文字上面怎么辦？

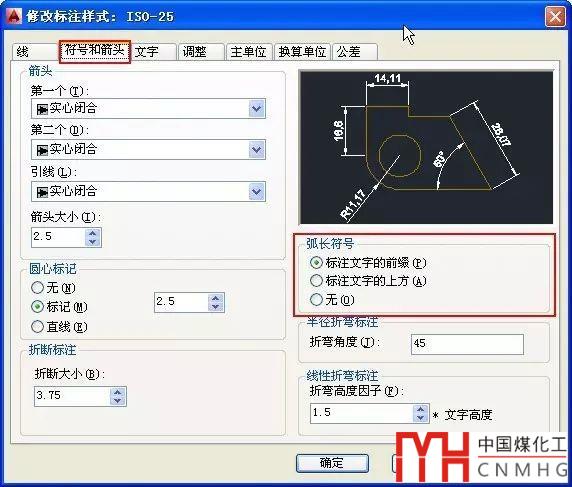

查看了一下標注樣式管理器和幫助，發現解決方法非常簡單，標注樣式管理器中已經提供了相關設置，開發人員早就考慮到了這種需求，如下圖所示。

在設置標注樣式D的時候，只需根據需要設置弧長符號的形式就好了。選項有：標注文字的前綴（就是弧長標記放在前面）、標注文字的上方、無。

三種效果如下：

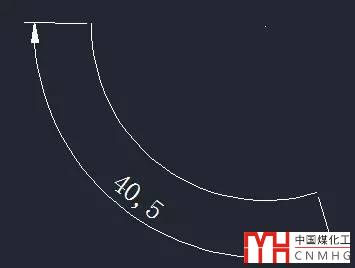

標記在文字前面

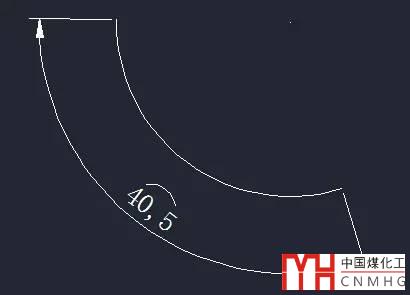

標記在文字上方

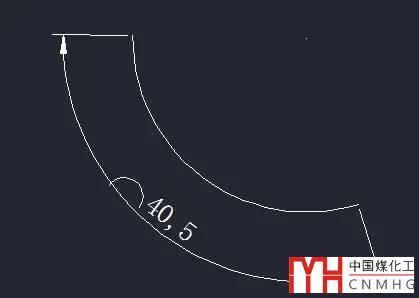

無標記

除了標注樣式管理器中的設置外，CAD還提供了可臨時調整弧長標記形式的變量：DIMARCSYM。也就是即使使用相同的標注樣式，也可以通過單獨調整DIMARCSYM這個變量來改變弧長標注的效果，下面簡單給大家介紹一下這個變量設置對弧長標注的影響。

在命令行輸入DIMARCSYM，回車或空格，輸入0、1或2后回車。

DIMARCSYM的默認值是0，將圓弧標記顯示在尺寸文字的前面。

如果將此變量設置為1，圓弧標記會顯示在尺寸文字的上方。

如果將此變量設置為2，將不顯示圓弧標記。

使用變量調整弧長標注的效果，會生成標注替代，不利于有序?qū)?biāo)注的修改。因此建議在標注樣式管理器設置弧長標注的形式，無需去修改變量。

以上技巧適用于AUTOCAD、浩辰CAD等類似的CAD軟件。
