有網友在群里問為什么填充沒有面積特性，其實之前有網友問過類似的問題，也寫過文章。

為什么有些填充查詢不到面積？

但他說不是文章中說的原因，圖紙發過來后發現確實跟之前文章的情況不一樣，分析了半天才找到了原因，這里跟大家分享一下。

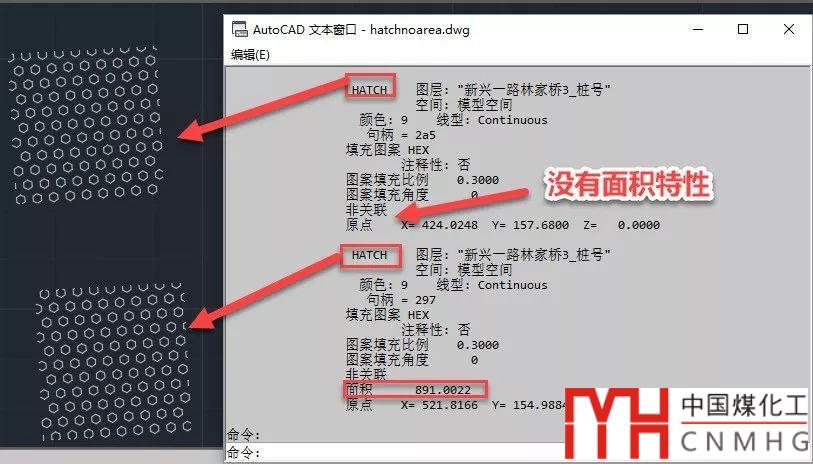

圖紙是別人畫的，圖中的填充沒有面積，他重新創建了一個看上去一樣的填充卻是有面積特性的，如下圖所示。

這兩個填充有什么區別呢?

從之前的經驗來看，填充有沒有面積特性跟生成填充時的邊界有關系，可以通過重新生產成填充的邊界來分析問題的原因并找到解決辦法。

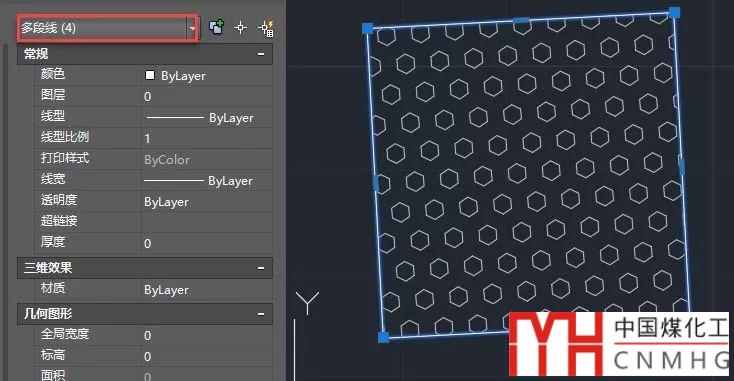

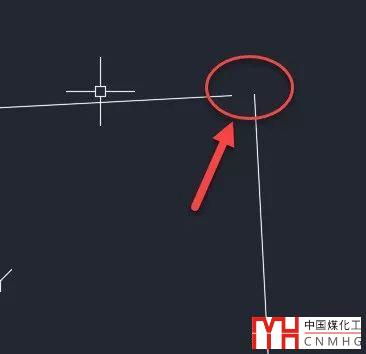

分別選擇兩個填充，右鍵，選擇生成邊界，生成兩個填充的邊界線，很快就看到了兩個填充邊界線的區別，有面積的填充的邊界線是一條封閉的多段線，而沒有面積的填充的邊界線確實四條獨立的多段線，嘗試用PE編輯多段線命令將這四條邊界線連接成封閉的多段線，結果發現多段線無法閉合，放大觀察無法封閉的處，發現有個缺口，如下圖所示。

填充的邊界既不連續也不閉合，我想這就是填充為什么沒有面積的特性的原因，而且我用很簡單的方法就重現了問題。

---提示：下面是廣告，不是本文圖片！---

這種填充是如何生成的？

這種填充到底怎么創建出來的呢？我嘗試了幾種情況，找到了一種重現問題的方法，但我也無法確定圖中的填充是不是這樣創建的。

畫一個矩形，炸開X成四條直線，選擇其中一條直線的端點，向某個方向拖動光標，輸入0.01，將其中一個點移動極小的距離，創建一個縫隙，這種狀態下填充通?？梢哉?chuàng)建。

用普通的拾取點的方式創建填充，填充是有面積的。

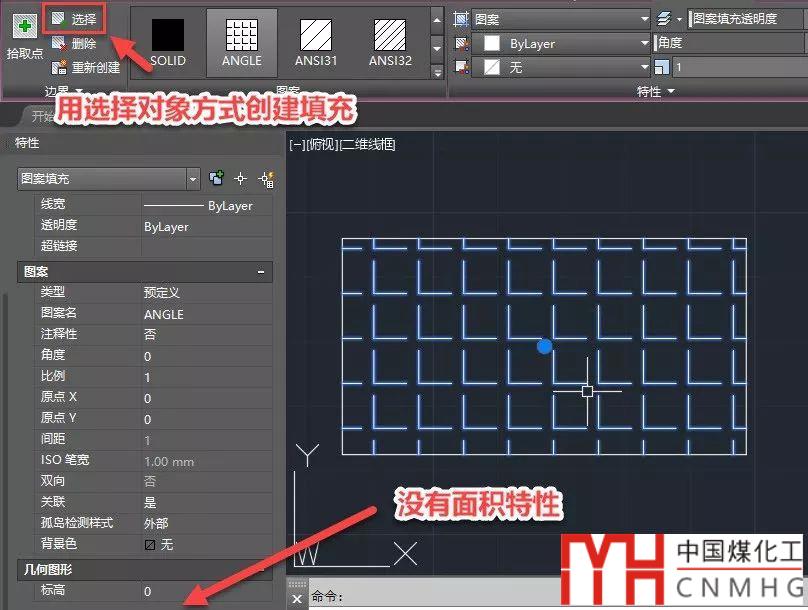

用選擇對象的方式，框選四條直線創建填充，最終創建的填充就跟圖紙中填充一樣是沒有面積的，如下圖所示。

CAD圖案填充拾取點和選擇對象的有什么區別？

之前曾經介紹過用拾取點和選擇對象創建填充的一些區別和適用情況，但確實沒有想到兩者還有這種區別。

遇到這種情況怎么處理呢？

如果圍成填充的邊界線都還在的話，最簡單的辦法是刪除填充，用拾取點的方式再創建一次。如果邊界線已經被刪除或填充已經移動了位置，可以重新生成邊界后刪除填充再用拾取點填充一次。

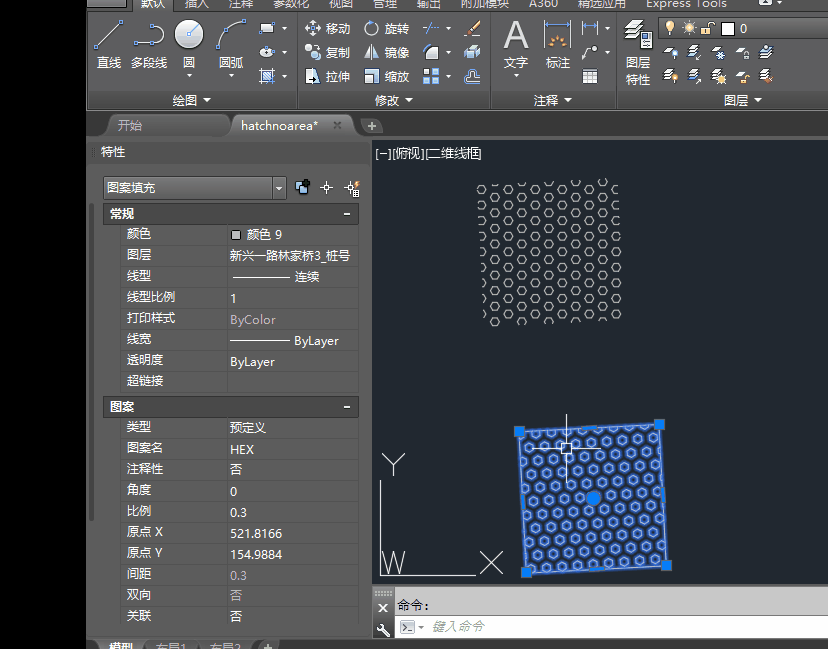

當然我也找到不用刪除填充，直接通過調整邊界的夾點就可解決問題的方法，操作不復雜，但需要找出斷點所在，而且要放大到足夠大能看到斷點，然后再拖動夾點，使斷點閉合，如果邊界已經被刪除，也需要重新生成邊界，如下圖所示。

如果繪圖要規范精確，而且能采用爭取的命令的操作方式，這樣就可以避免給自己或別人修改或利用圖紙帶來麻煩
