CAD提示存在未協調圖層是怎么回事？應該如何解決？
今天又有網友問未協調圖層怎么回事，這個問題我再很久之前也發過文章，當時是從網上和CAD幫助中搜索并拼湊了答案，只是告訴了解決問題的方法，但為什么會出現提示，提示的意思是什么并沒有說得特別清楚，后來重新研究了一下，既然今天又有人問起，決定將之前的文章重新整理一下。
其實主要是“未協調”這個詞用得有點讓人不好理解，如果就簡單地叫“新圖層”可能就好理解了。之所以叫未協調圖層，我想是因?yàn)樵谝恍┰O(shè)計項目或設計單位對圖層有明確要求，如果圖中或插入的外部參照中出現了新的圖層，希望能出現相關提示，讓設計人員查看和確認這些圖層是否是符合要求的圖層。
如果我們不打開新圖層通知，即使圖中或外部參照中出現新圖層也是不會出現提示的，我們首先來看看如何打開新圖層通知。
打開圖層管理器，在圖層管理器右上角單擊“圖層設置”按鈕，打開圖層設置對話框，如下圖所示。
一般情況下我們會勾選“評估添加到圖形的新圖層”并單選“僅評估外部參照的新圖層”，也就是當重載外部參照的時候會檢查是否有新圖層。

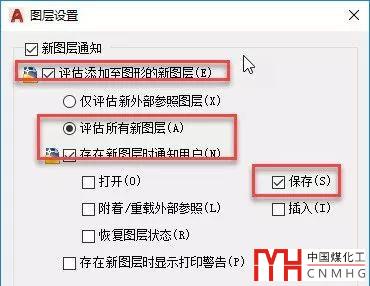

但為了更簡單的重現現象，我們單選“評估所有新圖層”，然后打開“存在新圖層時通知用戶”并勾選“保存”，如下圖所示。

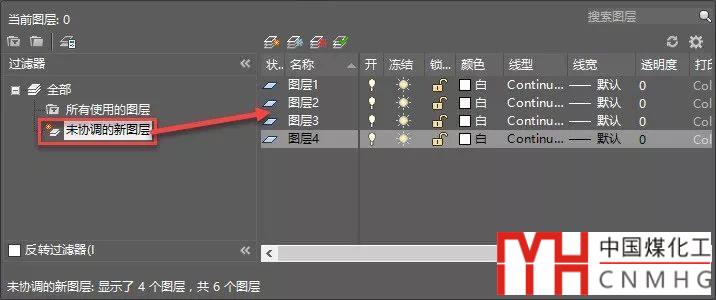

單擊確定按鈕關閉圖層設置對話框，按CTRL+S保存當前圖紙，在圖層管理器中單擊新建按鈕，創建幾個新圖層，這時圖層管理器中就會自動出現一個未協調圖層的過濾器，顯示所有在保存后新建的圖層，如下圖所示。

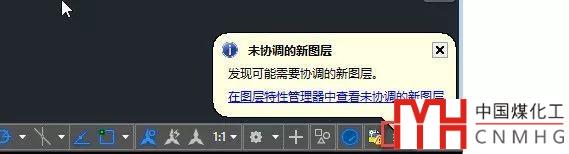

同時由于打開了通知，在底部狀態右下角也會出現一個未協調圖層的圖標，如下圖所示。
在此按鈕上右鍵單擊，可以查看未協調圖層也可以設置新圖層通知，也就是出現未協調圖層的時候檢查這些圖層并確認他們是否是需要的圖層，也可以直接關閉新圖層的檢查和通知。

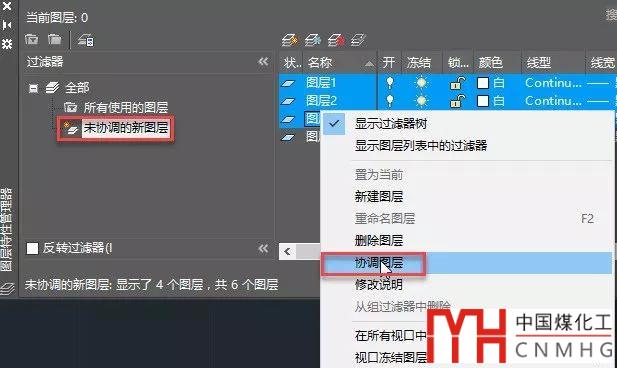

在圖層管理器中選擇“未協調圖層”過濾器，右側顯示的就都是新圖層，在右側列表選擇一個或多個圖層后，右鍵，在右鍵菜單中選擇“協調圖層”就可以讓圖層不再是未協調圖層，如下圖所示。

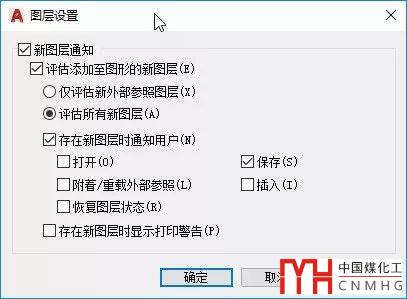

如果我們對圖層并沒有嚴格要求，就可以直接到圖層管理器中的圖層設置對話框關閉新圖層檢查和通知，或在狀態欄的未協調圖層按鈕的右鍵菜單中可以打開一個簡化的只包括新圖層通知設置的圖層設置對話框，如下圖所示。

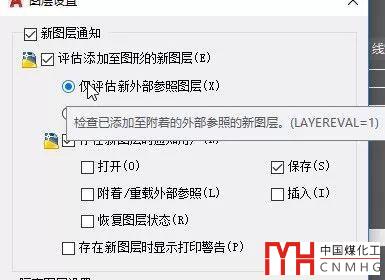

如果你對這個感興趣，可以挨個選項試一下。當我們將光標停留在圖層設置對話框的選項上，會出現相關的文字提示，并且會告訴我們變量的名稱和值，如下圖所示。
是否檢查未協調圖層或何時彈出未協調圖層的提示是由變量控制的，這個變量保存在圖紙中，也就是說每張圖可以又不同的設置。下面簡單介紹一下相關的變量。
1、
設置新建圖層或插入外部參照后是否檢查圖層。此變量有3個值。
0 不檢查
1 檢查圖中添加的新外部參照的圖層
2 檢查圖中新建或新外部參照的圖層
如果不想讓CAD檢查新圖層，可以在命令行輸入LAYERVAL，回車，輸入0，回車即可。如果英文不錯的話，這個變量也不難記，就是LAYER+EVALUATE圖層評估的簡寫。
2、
這個變量用于設置在檢測到未協調圖層后何時狀態欄會出現提示。此變量值有一系列二進制的值組成。
0
2
4
8
16 保存時提示
32 插入塊時提示
這些值對應著對話框中不同的選項，這些值可以累加，也就是可以同時選中多個選項，例如可以設置為6，表示打印和開圖時都提示。當然也可以設置為0，一直都不提示。
3、
這個變量是用來控制檢測或提示的總開關，對應圖層設置對話框中最上面的“新圖層通知”復選框。如果將這個變量設置為0，無論LAYERVAL和LAYERNOTIFY的設置是什么，都會被強制關閉。只有此變量設置為1時那兩個變量才會起作用。

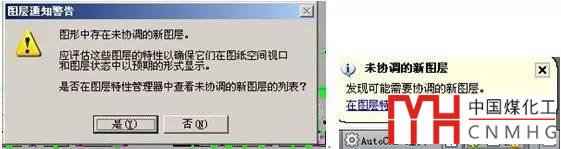

AUTOCAD 不同版本的提示不同，但變量和設置方法是相同的，低版本的提示可能如下圖所示。
以上技巧目前僅適用于AUTOCAD，浩辰CAD目前暫時沒有新圖層通知的功能。
