摘要：

直線和圓的概念比較好理解，命令和操作就比較簡單了，多段線PLINE是CAD里特有的一個概念，所謂多段線，就是由多條直線或圓弧鏈接成的一條線。多段線可以將多段連續的直線和弧作為一個整體進行繪制和編輯，更加方便，多段線在CAD圖紙中被大量使用。

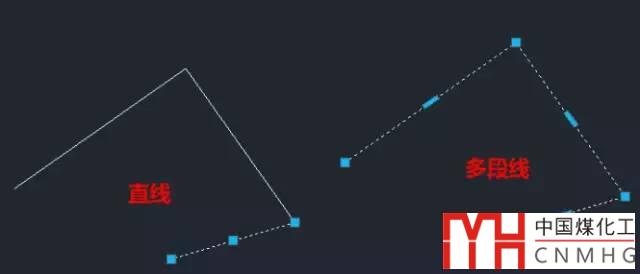

如果不設置選項，多段線繪制看上去跟直線繪制沒什么區別，都可以連續繪制多段直線。但如果用相同的方法繪制三段連續直線和多段線，繪制后我們分別點選直線和多段線，就會發現，三條直線雖然是連續的，但是三個獨立的圖形，而多段線則是一個整體，如下圖所示。

我們看多段線（PLINE）的圖標就可以知道，多段線不僅可以由直線段組成，還可以有弧線段，因此多段線比直線多出很參數。

下面我們就通過一個簡單的實例來學習一下多段線的畫法。

1、單擊多段線功能按鈕或輸入PL后回車，啟動多段線繪制功能。

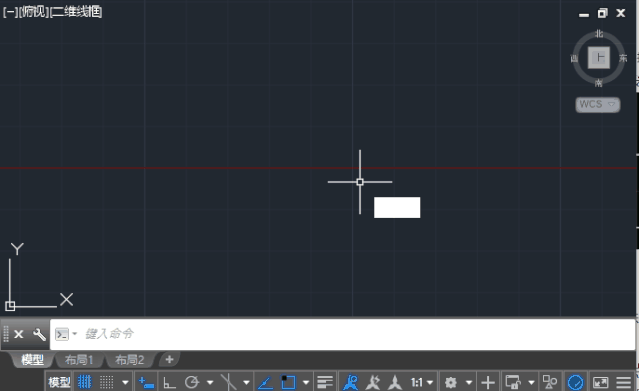

2、在圖形窗口中任意位置單擊指定多段線的第一點，按F8打開“正交”功能，將鼠標上移一個任意距離，,輸入“20”并回車，完成第一段直線的繪制。如下圖所示。

在很多情況下我們繪制的是水平和豎直的直線段，因此CAD提供了正交功能，可以在繪圖或編輯時將光標方向鎖定在水平和豎直方向。正交可以通過F8快速切換，也可以通過單擊狀態欄的正交按鈕開關，還可以按住SHIFT鍵臨時開關正交狀態。

在繪圖過程中除了可像前面介紹的輸入相對坐標外，還可以用更快捷的輸入方式，就是在用光標確定方向后，直接輸入長度即可。

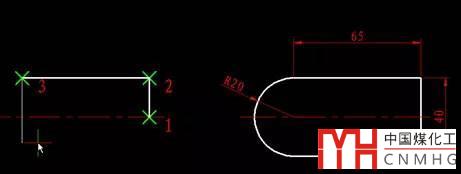

3、將光標向左側移動，輸入65，繪制第二條直線，如下圖所示。

4、下一步，我們將完成圓弧的繪制。輸入“A”，回車，將原來的直線繪制模式改為圓弧模式。注意看命令行的提示，可以看出圓弧的繪制方法很多，這里輸入“R”并回車，選擇以半徑的方式指定圓弧。

5、輸入半徑“20”，回車，向下拖動光標，輸入40，回車，完成圓弧的繪制。

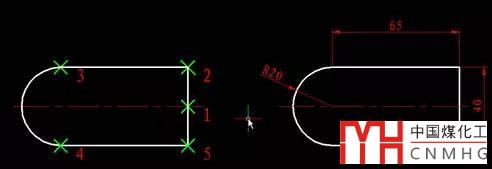

6、輸入L，回車，切換會直線繪制模式，向右移動光標，輸入65，回車，輸入C，回車，將多段線閉合，最終效果如下圖。

多段線除了跟直線和圓弧段繪制相關的參數外，還有寬度、半寬參數，這是多段線特有的參數，利用寬度參數我們可以控制多段線的顯示和打印寬度，每條線段起點和終點可以設置不同的寬度，因此用多段線還可以繪制出箭頭、梯形等效果，自己感興趣的話不妨試試，也可以看看信息里多段線的相關文章，這里就不再詳細介紹了。

總結：

上面通過一個實例簡單介紹了多段線的繪制，重點介紹了直線段和弧線段繪制的切換，同時還介紹了正交和直接輸入長度兩種提高操作精度和速度方法。多段線的參數還有很多，在掌握了本節講解的基本操作后，應該逐個嘗試多段線的每個參數，深入了解各個參數的作用。
