前面介紹了鼠標右鍵和中鍵的作用，鼠標中鍵滾輪在CAD中主要用途是縮放和平移視圖，還有一些其他的作用，這里給大家簡單介紹一下。

一、縮放視圖

有時我們需要觀察圖形的整體，有時需要放大觀察圖形的局部，因此經常需要縮放圖形，縮放圖形有專門的命令，并有很多的選項：例如全圖縮放、窗口縮放、動態縮放等，不過大家都很少用命令，都是用鼠標滾輪前后滾動來實時縮放視圖。

默認狀態下，滾輪向前滾動，是放大圖形，向后滾動，是縮小圖形。

用ZOOMWHEEL變量可以控制滾輪滾動方向和放大縮小的關系，默認值為0，當設置為1時，向前滾動就變成縮小推行，向后滾動變成放大圖形。

CAD需要掌握的視圖調整技巧

二、平移圖形

按住滾輪并拖曳對圖形進行平移（PAN），改變圖形在圖形窗口中的位置。

當變量Mbuttonpan設置為0時（系統默認值=1）滾輪無法實現平移，按滾輪會彈出對象捕捉快捷菜單（等同于CTRL或SHIFT加鼠標右鍵）。

如果滾輪無法平移，請檢查此變量設置，如果此變量設置為1，但仍無法平移，請檢查鼠標中鍵是否損壞，如果是無線鼠標，更換一個電池試試。

三、全圖顯示

雙擊滾輪相當于范圍縮放，所有圖形都會顯示到當前窗口內，相當于ZOOM ------E。

CAD的全部縮放和范圍縮放又什么不同？

四、環繞視圖

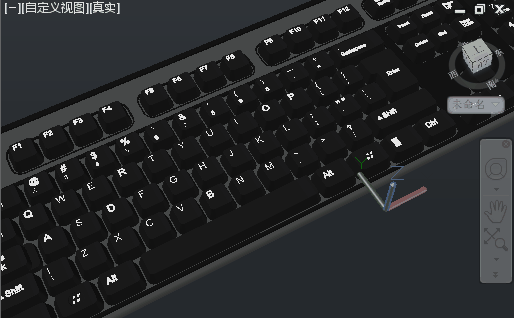

【Shift】+按住滾輪并拖曳或【CTRL】+【Shift】+按住滾輪并拖曳，可以對視圖做三維環繞。

五、動態平移

【Ctrl】+按住滾輪，向某個方向移動確定一下方向，圖形就可以沿一個方向等速平移，直到松開滾輪。(浩辰CAD無此功能)

浩辰CAD中鼠標中鍵有特殊應用，如果啟用放大鏡功能，可以通過鼠標中鍵單擊打開或關閉放大鏡，可以臨時放大圖形中某個區域，關閉后自動恢復到之前的視圖。

這是我目前能想到的一些用法，如果有遺漏，請留言補充。
