問這個問題的同通常是在修改別人圖紙時發現的，比如看到圖中標注3000，但用DI測量卻返現只有30或是其他數值。

其實這有兩種可能，繪圖者人為地修改了標注的尺寸值。如果用圖中的標注樣式標注其他尺寸也是如此，那就有可能是用戶修改了標注的線性比例。關于標注的線型比例之前發過文章介紹過，這里重新再結合實例介紹一下。

比如本來應該1：100打印的圖紙，他沒有按1:1繪圖，而是按1：100打印，希望按1:1打印，他就會將標注的線性比例或叫測量單位比例調整成100。

下面就個大家介紹一下標注測量單位比例的設置方法。

在標注樣式中設置標注特征比例

繪制一個簡單的矩形，尺寸隨意，比如60X40，用來作為標注的對象。

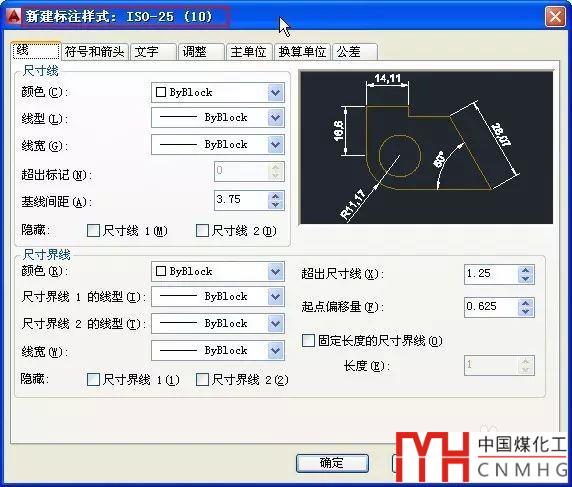

輸入D，回車，打開標注樣式管理器，選中ISO-25，單擊新建按鈕，新建一個標注樣式，改名為ISO-25(10)，確定后進入新建標注樣式對話框，如圖所示。

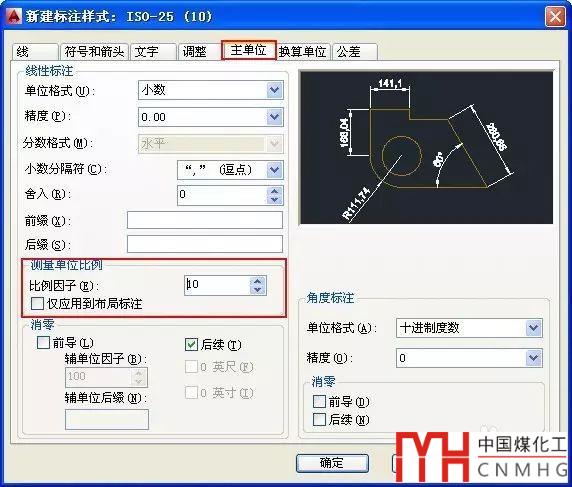

單擊“主單位”選項卡，找到測量單位比例，在比例因子框中輸入10，如圖所示。

單擊確定完成標注樣式的設置，單擊關閉，關閉標注樣式管理器。

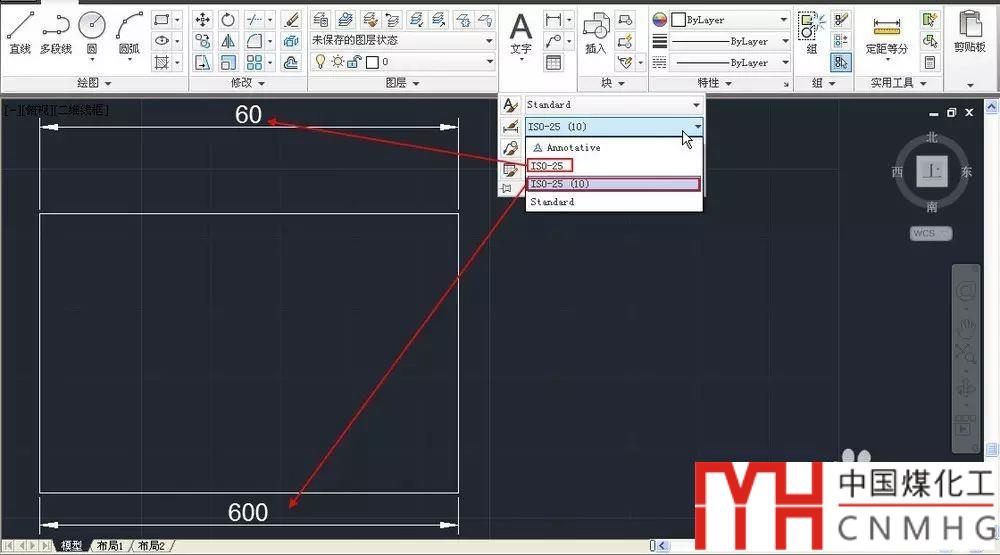

分別選擇標注樣式ISO-25和ISO-25 (10)，標注矩形的寬度，如圖所示。

僅應用到布局標注

我們注意到設置標注測量單位比例的時候，有一個選項：僅應用到布局標注。如果勾選了這個選項，在模型空間中設置的比例將無效，只有在布局的圖紙空間中標注模型空間中的圖形時，此比例才起作用。

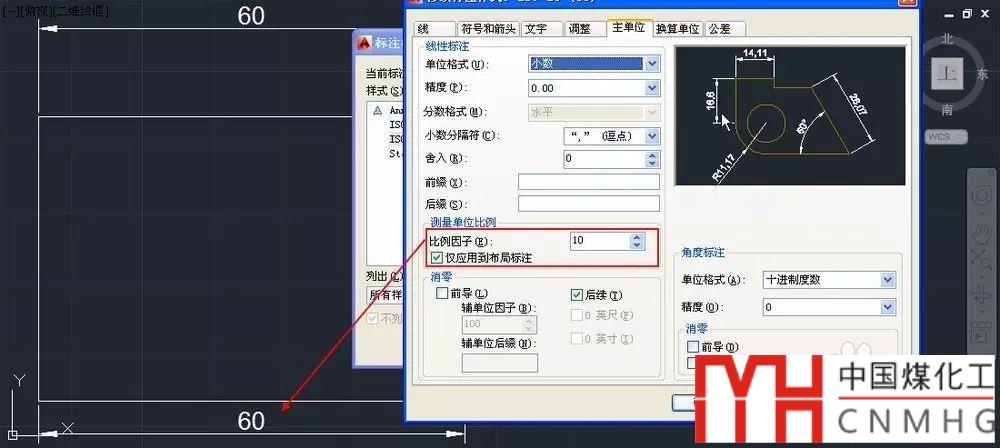

輸入D，回車，在標注樣式管理器中選中ISO-25(10)，單擊修改按鈕打開修改標注樣式對話框，勾選“僅應用到布局標注”選項。關閉對話框后我們可以看到使用兩種標注樣式的值變成了相同的。

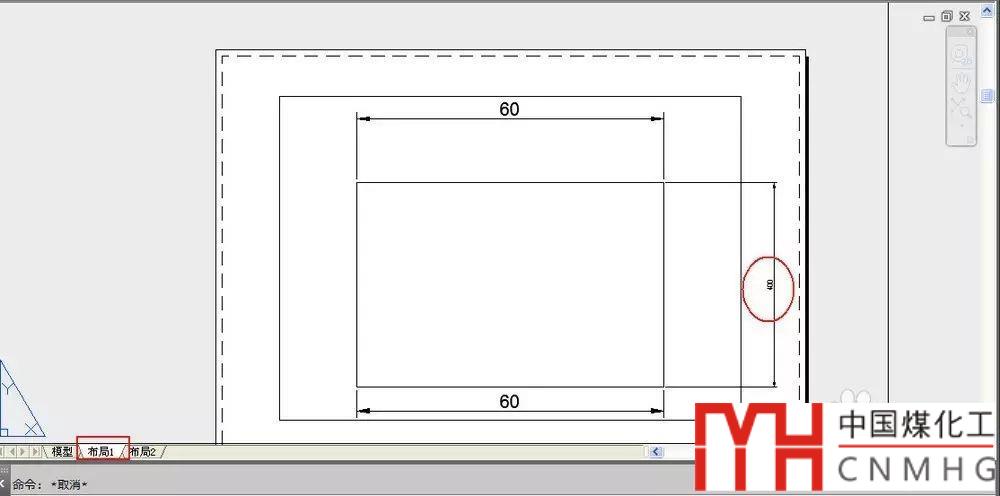

單擊布局1的標簽，切換到布局空間，直接標注矩形的寬度，可以看到矩形寬度的值變成了400，如圖所示。

有不少設計人員在模型空間中是按1:1繪圖的，然后到布局中標注尺寸。假設視口比例是1:100，在布局的圖紙空間標注視口內的對象時會被縮小100倍，如果將測量單位比例設置成100并僅應用到布局，這樣就可以再放大100倍，就跟模型空間中的標注值一致了。

但在CAD很早的版本就提供了標注關聯的功能，也就是當在圖紙空間標注視口內圖形是，如果是選擇對象或捕捉點的方式定位是，標注跟圖形是關聯的，而且測量值跟模型空間一樣。

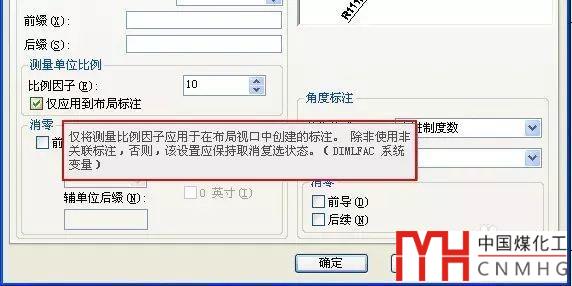

我們將光標停留在這個參數上會彈出文字提示，提示內容大致就是這個意思。如果打開標注關聯，不建議勾選這個選項。

臨時修改測量單位比例

一般情況建議在標注樣式中去設置標注的測量單位比例，但如果有個別標注需要設置比例時，也可以臨時修改一下測量單位比例。比如說在圖紙空間需要標注視口內的一個尺寸，但無法通過選擇對象或捕捉點來進行標注，也就是說標注無法關聯。臨時修改測量單位比例的方法有兩種：

一、利用DIMLFAC變量進行修改。

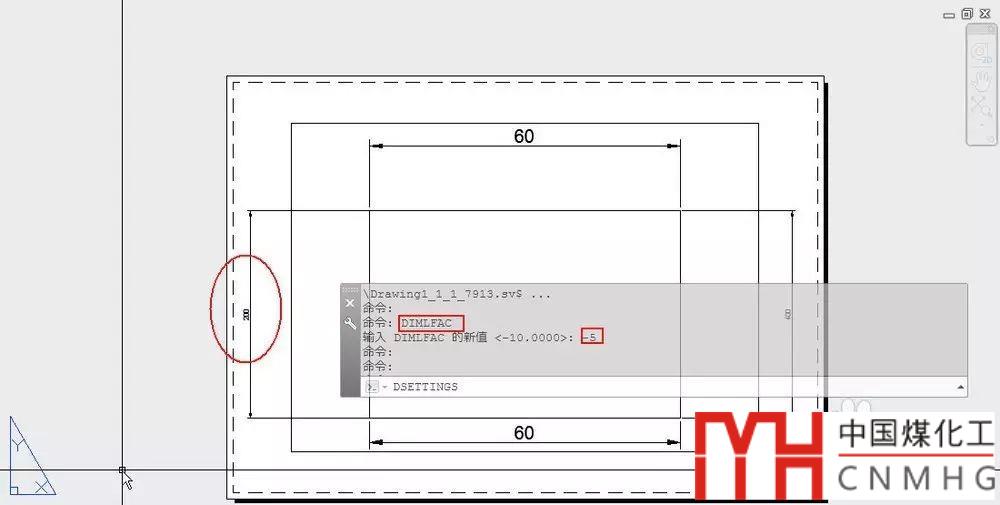

輸入DIMLFAC，回車，輸入要設置的比例值，如-5，回車，然后標注，如圖所示。

負值表示僅應用與布局標注，如果輸入正數，表示模型空間中標注也起作用。

二、選中標注，直接在特性面板中修改標注測量比例。

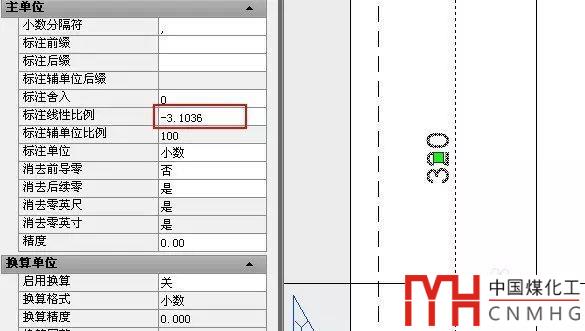

選中標注后，打開特性面板（CTRL+1），找到“標注線性比例”，輸入8，如圖所示。

但最終顯示的線性比例卻不是輸入的比例，這個我也說不清楚什么原因，是不是每個版本都這樣，標注測量值變化的比例是對的。

小結

了解了標注測量比例的作用和設置方法，我們?cè)僖姷竭@樣的圖紙就不會奇怪了，而且我們還可以根據自己的需要來設置標注測量單位比例。比如我們?cè)谀Ｐ涂臻g的圖框中要插入一個與主圖形比例不一樣的大樣圖時，我們就可以調整標注的測量單位比例。其實我之前發過介紹標注測量單位比例的文章，但很多網友不知道標注測量單位比例是什么？換個標題發一篇，只是想看看大家是不是會更關注這樣的文章標題。

• 以上技巧適用于AUTOCAD和浩辰CAD
