有不止一個人問過這個問題，前兩天又有人問起，其實這個問題在之前的相關的文章中有答案，不過還是單獨講一下。

每日一貼-CAD中顏色的作用和設置時應該注意的問題？

在CAD打印時怎么設置打印輸出的顏色？

為什么使用了黑白的打印樣式表monochrome.ctb，但打印出來還是彩色的，如果使用的是黑白打印機會發現圖形深淺不一，有些線條顏色特別淺。

問題的原因其實很簡單：

CTB文件只能控制使用255種索引色的圖形，圖形設置成真彩色打印時不受控制！

為什么會這樣？我們首先要對真彩色和CTB這兩個概念有一定要了解。

一、索引顏色和真彩色

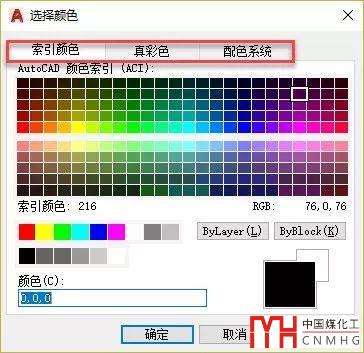

因為CAD中圖形的顏色并不僅為了好看或區別不同類型的圖形，還可以用于控制打印效果，早期版本CAD版本只支持255種索引色，到了后期為了滿足不同行業的需要，增加了真彩色和配色系統，如下圖所示。

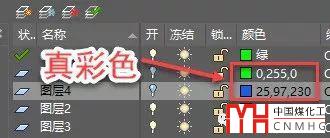

在索引顏色列表中選擇顏色時，1-7號色顯示的紅、綠、藍、黃等顏色，其他顏色顯示的8-255的索引號，而在真彩色和配色系統選項卡中選擇顏色都屬于真彩色，在顏色列表中顯示的顏色的RGB值，如0,255,0，如下圖所示。

雖然索引色的3號色跟真彩色的0,255,0的顏色值是一樣的，但在打印時處理的結果卻是完全不同的，這就是跟使用的打印樣式表有關系。

--下面是廣告，非本文圖片--

二、打印樣式表

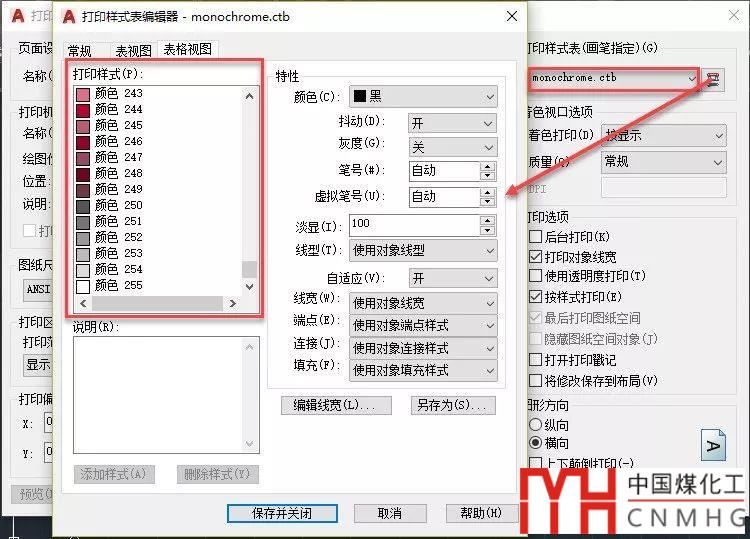

打印樣式表分為兩種：*.CTB和*.STB，我們通常用的是CTB文件，這個文件叫顏色（COLOR）相關的打印樣式表，但不是所有顏色都能控制，只能是按照255種索引色設置了255種打印樣式來控制打印輸出的線寬、顏色等。在打印對話框中選擇一個CTB文件，單擊編輯按鈕后看到的設置如下圖所示。

CAD打印樣式表如何設置？CTB和STB有何區別？

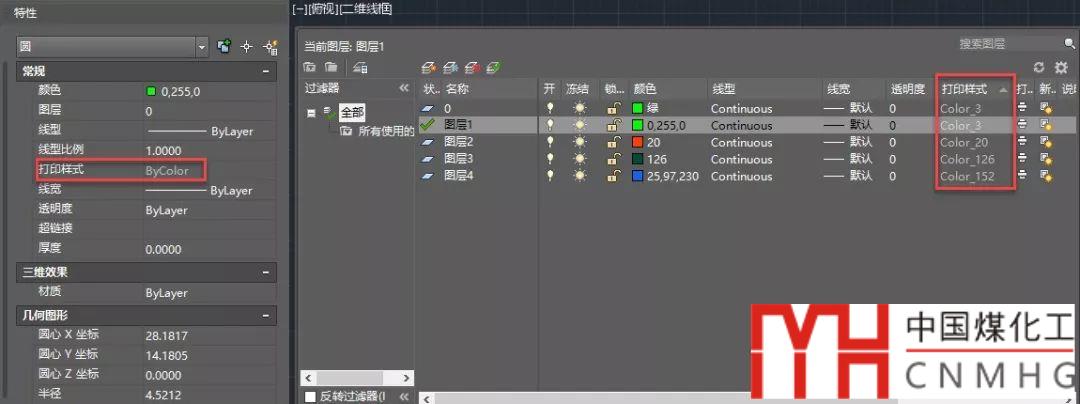

如果當前圖使用CTB格式的打印樣式表，圖層或?qū)ο笤O置了索引色后，就會自動使用對應顏色的打印樣式，如下圖所示。

圖形的打印樣式是BYCOLOR，在圖層管理器里圖層的打印樣式也是跟顏色號對應的，這個打印樣式是無法修改的。

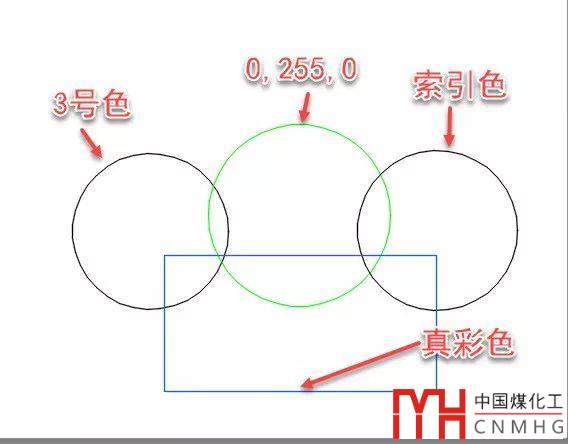

雖然圖層被設置成真彩色時打印樣式會顯示接近的索引色的編號，但打印的時候仍然是不會被處理的，例如設置成3號色和0,255,0的圖形看上去都是綠色，但用Monochrome.ctb黑白打印樣式表的打印時，一個會打印成黑色，而另一個卻仍然會打印成綠色，如下圖所示。

極端情況就是用真彩色255,255,255時，雖然看上去跟白色7號色是一樣的，但7號色會打印成黑色，而255，255，255會打印成白色，在白紙上就會看不到。

CAD中為什么有些圖形能顯示，卻打印不出來？

如果真是真彩色引起，怎么解決呢？

第一種方法想必大家都已經想到了：將圖層或圖形的顏色從真彩色改成索引色。

其實還有第二種方法：我們可以用真彩色，只是不用CTB來控制打印，改用*.STB打印樣式表文件。

在STB打印樣式表中可以保留一個或幾個打印樣式，然后圖形或圖層都可以選擇使用其中一個打印樣式。用CONVERTCTB和CONVERTPSTYLES可以用來將CTB文件轉換為STB并將打印模式轉換為使用STB，如果不清楚，可以打開上面介紹CTB和STB文章鏈接看一下。

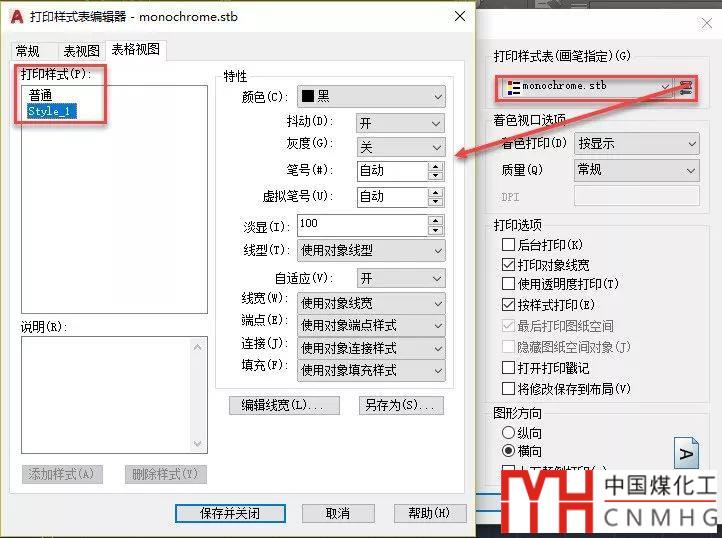

STB中可以根據自己的需要保存幾個線寬不同的打印樣式，名字還可以根據需要修改，如下圖所示。

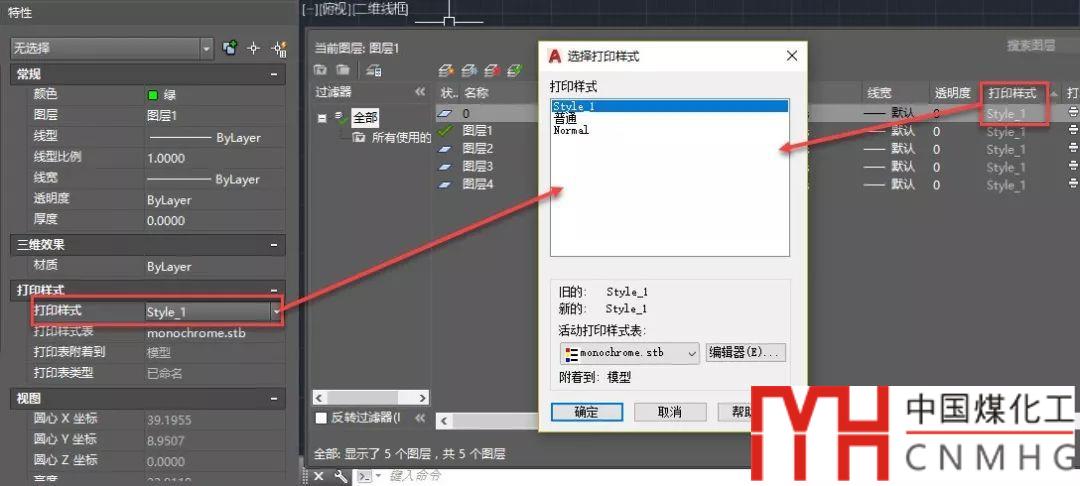

使用STB文件后，在圖層或?qū)ο筇匦岳锒伎梢赃x擇STB中的某種打印樣式，如下圖所示。

CAD 圖層管理器中“打印樣式”干什么用的？

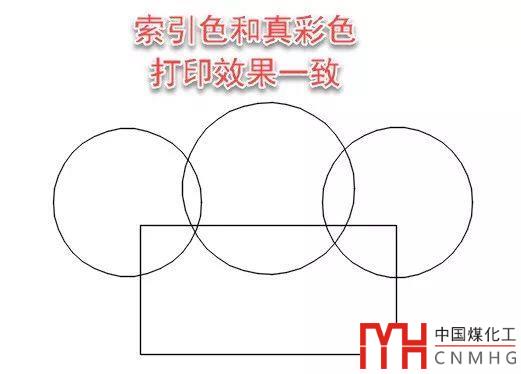

使用STB時，圖形顏色設置成索引色或真彩色都沒有關系了，只要我們選擇一個輸出顏色為黑色的打印樣式，就都可以打印成黑色了，如下圖所示。

是改顏色還是換STB，主要看哪種方式對你來說更方便。

了解了索引色、真彩色、CTB、STB之前的相互關系后，我們應該知道在繪圖的時候應該怎么設置圖形的顏色了，也就不會出現本文標題所說的問題了。

以上技巧適用于AUTOCAD和浩辰CAD等類似的CAD軟件。
