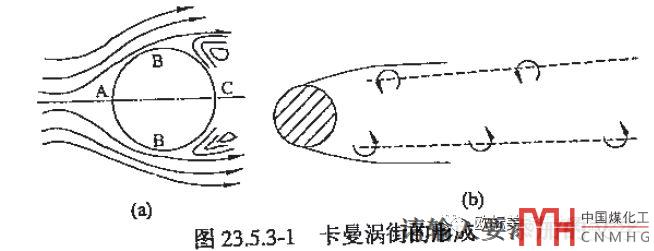

露天的塔設備在風載荷的作用下，可能會在兩個方向上產生振動：一種是順風向振動即振動的方向和風的流向一致；另一種是橫風向的振動，振動的方向和風的流向垂直。順風向的振動就是計算的塔器的撓度（之所以有振動是因為風速的大小不同造成的）；橫風向的振動也稱為風誘發的振動。柔性自支撐的塔式容器，高度大于30米，高徑比大于15，且處于多風地區，應進行橫風向振動的分析。

普通橫風向振動也算是比較常規的，振幅不大應力就不會大，如果發生共振振幅會很大，那么塔體尤其是裙座和下封頭的連接處應力會可能由振動引起疲勞破壞。

那么在哪些情況下要考慮可能發生的共振呢，如果可能發生共振要采取哪些措施呢？

1）哪些情況下要考慮可能發生的共振這個是沒有標準規定和準確算法的，所以我給出的也是經驗。下面條件全部滿足時建議設計階段考慮共振

1）H>30m且H/D>15；（對于變徑塔，取加權平均直徑或距頂部1/3處直徑）

2）W/HD2≤400（W=操作重量/檢修重量kg，H,D單位是m）

3）第一振型的臨界風速V1小于70%設計風速或V1＜7m/s。

4）設備的自振周期在2.0-2.5秒。（操作，檢修）

注：1. V1的7m/s對部分地區來說有點大，實際平均風速較低的地區可控制在6m/s

2.設備的自振周期2.0-2.5秒范圍有點大，但沒有更多的數據。個人覺得2.1秒-2.4秒可能更合適。

上述1）-4）條的規定來自國外公司的規定，煙囪設計規范GB50051的規定和個人經驗的總結。

滿足1），3），4）或滿足2），3），4）時也建議考慮共振,考慮設置擾流裝置。

實際上大部分發生共振的設備都是在安裝狀態，因為操作和檢修狀態塔器上有梯子平臺和附塔管線這些都可以起到擾流作用。

設計和制造階段可設置擾流板預焊件；擾流板不安裝,單獨發貨。如果現場發生共振再裝上擾流板。

2）采取的措施：

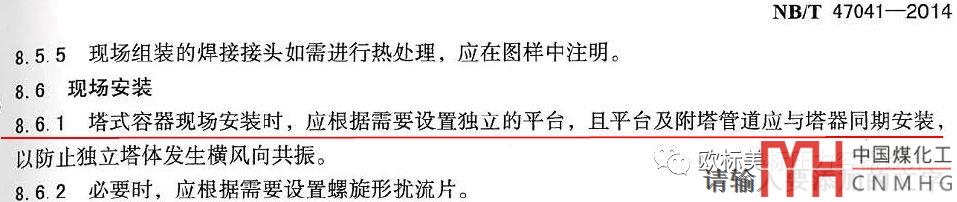

a）塔式容器標準NB/T 47041的8.6.1條規定：塔式容器現場安裝時，應根據需要設置獨立的平臺，且平臺及附塔管道應與塔器同期安裝，以防止獨立塔體發生橫風向共振。如果實現不了附塔管線的同期安裝，必須同期安裝梯子和平臺，尤其是塔器上部的梯子和平臺。

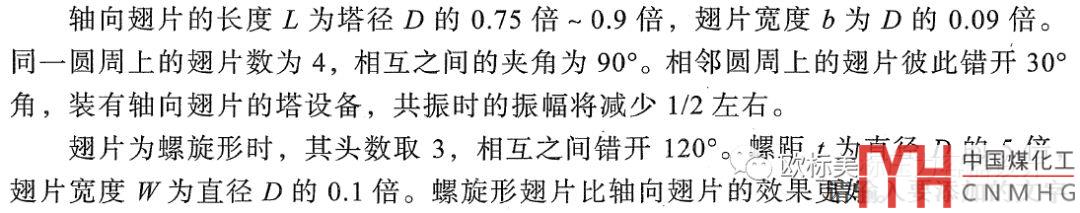

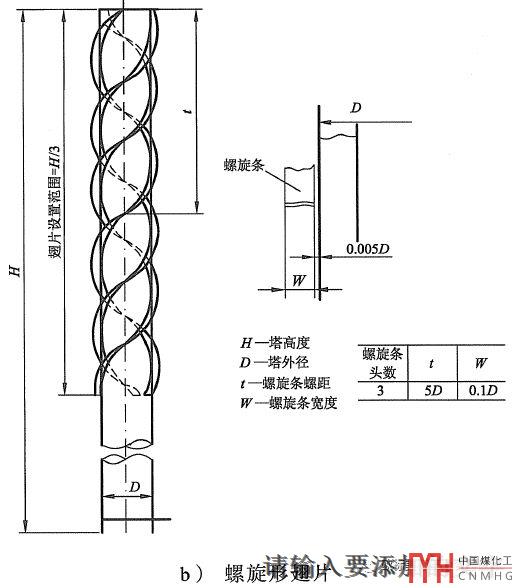

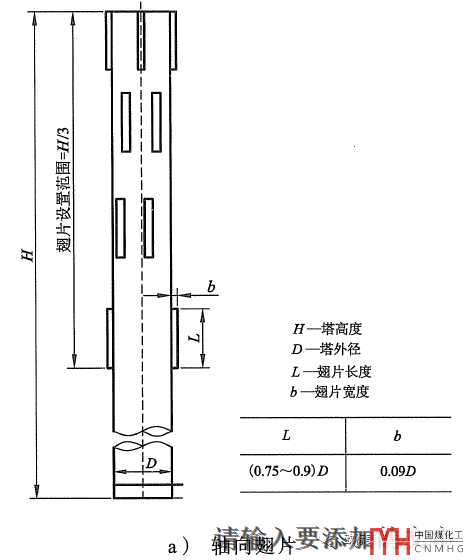

b）在塔器上部1/3塔高的范圍內安裝軸向翅片或螺旋形翅片。翅片的高度等規定見塔式容器標準釋義。見下圖

因高塔通常后先保溫后吊裝，翅片可以貼保溫層設置，這樣減少了翅片的重量并未降低效果。

c）減小塔器自振周期。1）改變塔器工藝條件（可能性很?。?）增加壁厚（涉及經濟利益且）且變化不大；3）設置導向支撐（高塔可能性也很小，增加鋼結構高度和結構強度也涉及太多經濟利益）。4）如果是安裝狀態還可以裝內件（填料或塔盤）增加安裝重量降低塔器自振周期。

d)安裝阻尼器，這個是減振最有效果的。但這個計算和技術比較貴要裝一定要找業主要錢。

如果在上部設置擾流翅片，那么計算迎風面積即風載荷和風彎矩的時候要留余量。因加翅片之后體型系數再取0.7不合適，至少要取1.2，且迎風面積也增加了（翅片的迎風面積）雖然橫風彎矩會降低但這本身就不大且不能量化。

在SW6中只能留余量（上部加翅片筒節的風載荷基本上翻倍了，即翅片下方筒體增大了相同的△σ3），在PV elite等軟件中是可以設置筒節迎風面積增大系數等方式考慮增大的風載荷。

綜上當塔設備可能會發生共振時，設備設計能處理的也只能是1）在圖紙上強調梯子平臺和管線的安裝時間。2）在塔器上部設置翅片預焊件，注明發生共振現場安裝翅片。3）筒體的軸向應力（環縫）留適當?shù)挠嗔俊?/p>
