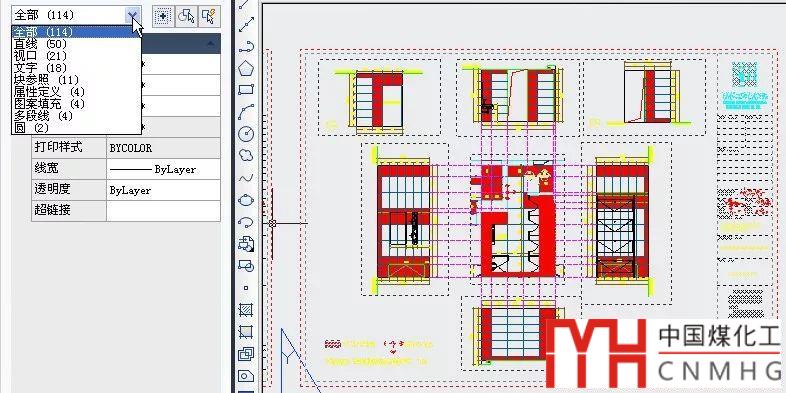

前幾天有網友說他的圖紙中圖層既沒有關閉，也沒有凍結，但布局中的圖框和視口都看不到了，圖紙發過來后我找到了原因，就是圖紙空間中的圖框和視口都被設置成不可見了。但CAD并沒有提供這樣的命令，顯然是什么專業軟件或插件做了這方面的設置。視口和圖紙空間的圖形用全選或快速選擇都可以選中，但就是看不到，如下圖所示。

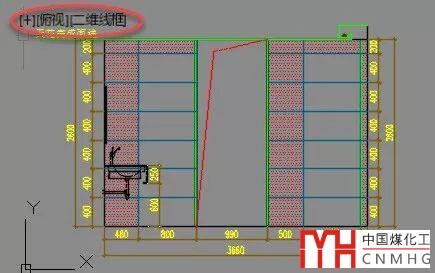

視口也能進去，但由于看不到視口邊界，無法選擇某個視口進行編輯，如下圖所示。

當時我也沒有找到解決辦法，只能建議他看看他使用的專業軟件，看天正里是否有設置圖形可見的功能。

沒想到過了兩天又有網友遇到類似的問題，這次更奇特了，說是打了一個電話回來圖紙就只能看到一條直線了，其他圖形都不見了。圖紙發過來看了一下，除了一條直線外5萬多個圖形也都被設置成不可見了。

幾個月前就遇到過類似的問題，只是一直沒有弄清楚這個問題怎么產生的，我也沒有裝天正，當時無法確認天正是否有此功能。

上周發了一個設置可見的LSP程序，發圖過來的網友留言說天正有這個功能。昨天又有網友遇到了類似的問題，確認天正里確實有這樣的命令，因此覺得有必要更新一下文章。

天正中恢復圖形可見的命令是：HFKJ（中文應該是恢復可見的拼音的第一個字母），如果遇到同類問題，但在天正菜單里找到不到恢復可見的命令，就直接輸入HFKJ試試。

圖形不可見的問題應該就是天正導致的，否則天正也不會添加這樣一個命令。

全部顯示的LSP插件

如果沒有裝天正，也遇到類似的圖紙，還是可以試試我分享的LSP程序，或者讓周?chē)b了天正的朋友幫忙處理一下。

將下面代碼復制到一個記事本后保存為*.lsp。

(defun c:showall()
(defun codedxf(dxfnum dxflst)(cdr(assoc dxfnum dxflst)))
(defun dxfupd (updent updnum updval)
(if(assoc updnum updent)
(setq updent(subst(cons updnum updval)(assoc updnum updent)updent))
(setq updent(append updent(list(cons updnum updval))))
)
(entmod updent)
)

(setq ss (ssget "X"))
(if ss
(progn
(setq nLen (sslength ss) i 0)
(while (< i nLen)
(setq en (ssname ss i))
(setq entdxf (entget en))
(if (= (codedxf 310 entdxf) nil) (dxfupd entdxf 60 0))
(setq i (1+ i))
)
)
)
)

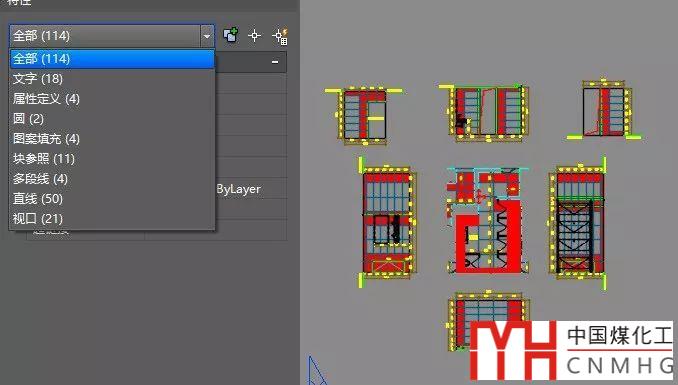

打開有問題的圖紙，執行AP命令，加載保存的LSP程序，加載成功后輸入SHOWALL命令，就可以讓被設置為不可見的圖形顯示出來，如下圖所示。

其實CAD里有設置圖形不顯示的功能：隱藏和隔離，但可以隨時恢復。但CAD并沒有提供將設置成不可見圖形變成可見的功能。

如何將部分圖形暫時隱藏？使用對象隔離、隱藏！
