不知道大家是否遇到過這樣的問題，多行文字只有一行，但炸開成單行文字后卻被分成了兩個或多個單行文字，如下圖所示。

這個問題之前講過，這兩天在跟網友交流的過程中，發現之間文章中講得不全面，這里再重新講一下。

為什么會這樣呢？

其實原因很簡單，就是因?yàn)槎嘈形淖种械淖址麤]有使用統一的格式，比如說不同的字符使用了不同的字體、顏色、字高等等，或者多行文字有單行文字無法支持的一些特殊格式，例如上小標等，CAD軟件認為這些設置是有意為之，為了保證炸開后單行文字顯示的效果與炸開前的多行文字保持一致，就將這些文字分開了。不同版本的表現還不太一樣，下面看其中幾種常用的情況。

1、文字樣式設置不對

這種情況比較多，命名我的多行文字并沒有單獨選中其中的某些字符后修改過字體、字高、顏色等特性，為什么也會出現這種問題呢？

出現這種情況的根源還在于沒有正確地設置文字樣式，比如默認的STANDARD文字樣式字體設置是ARIAL，并不支持中文，但在多行文字中輸入了中文，軟件為了正確顯示中文，自動替換成了宋體，也就是等于單獨設置了字體，而數字或字母仍使用文字樣式設置的字體，如下圖所示。

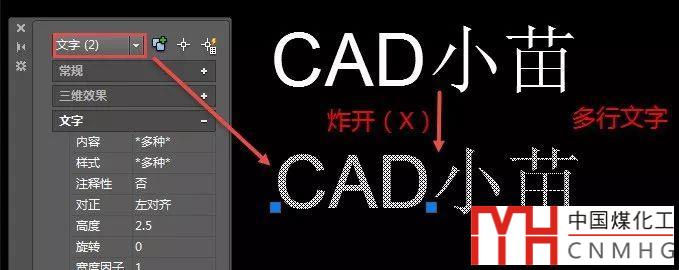

這種情況下炸開后中文和數字字母會分段，如下圖所示。

其實之前介紹文字樣式和多行文字的文章里都說過類似的問題。

每日一貼——CAD設置和使用文字樣式需要注意的問題？

每日一貼——CAD多行文字的一些重要的參數和技巧

CAD多行文字編碼講解

2、在多行文字編輯器里人為修改了字高、顏色、字體

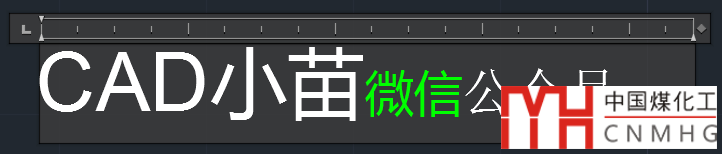

在多行文字編輯器中可以選定一些字符后，是可以修改字高、顏色甚至字體的，如下圖所示。

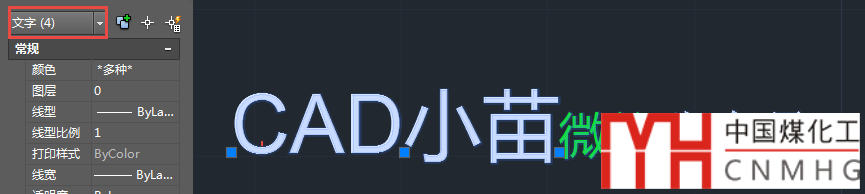

這種情況炸開后，字體、高度、顏色不同都會被斷開，如下圖所示。

3、特殊字符

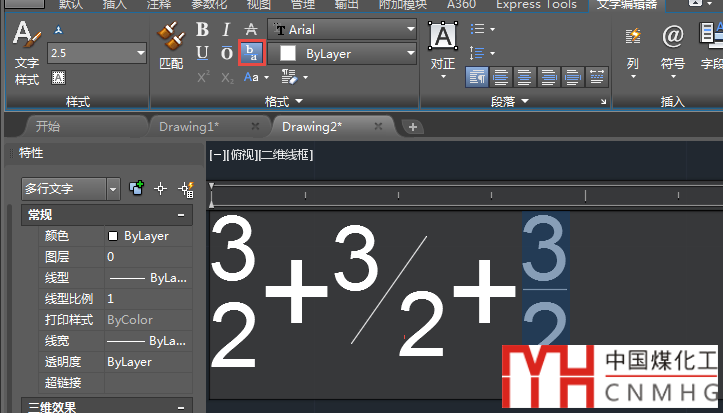

在多行文字中是可以用堆疊文字來設置上下標、分?jǐn)?shù)等效果，但這些字符在單行文字里是不支持的，如下圖所示。

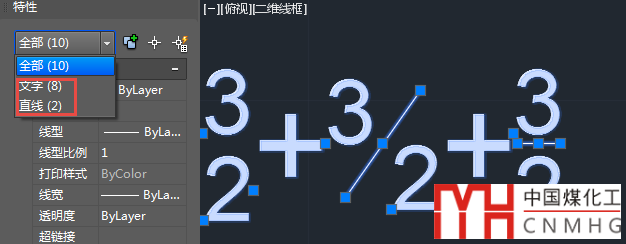

這種特殊字符在炸開的時候，不僅會斷開，為了保證效果一致，還會將分?jǐn)?shù)中間斜線和橫線炸開成直線，如下圖所示。

上面三種情況總結得也不一定全，但其實這么處理的目的就是盡量保證多行文字炸開后，文字的效果不變。

高版本AUTOCAD基本做到了多行文字炸開后效果完全不變，但低版本中炸開后則可能會變，下面簡單用一個例子看一下。

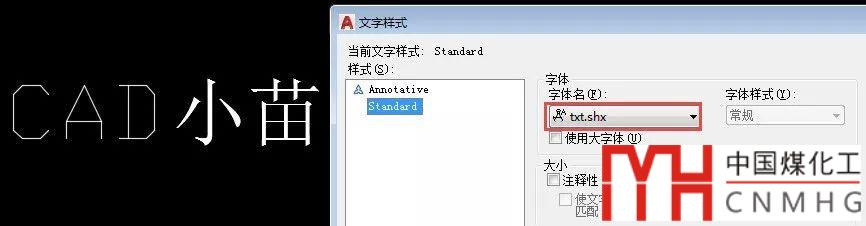

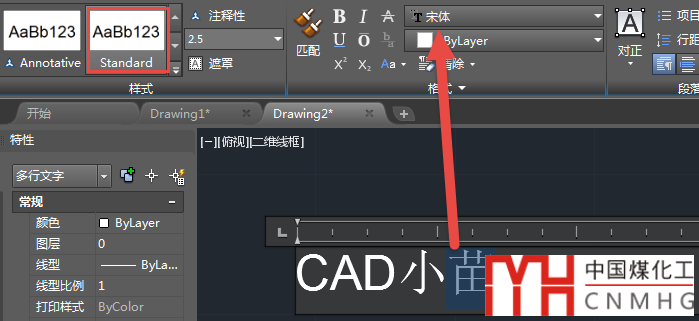

如果文字樣式使用的是CAD字體(*.shx)，而且只設置了小字體，在寫多行文字時中文會替換成宋體，如下圖所示。

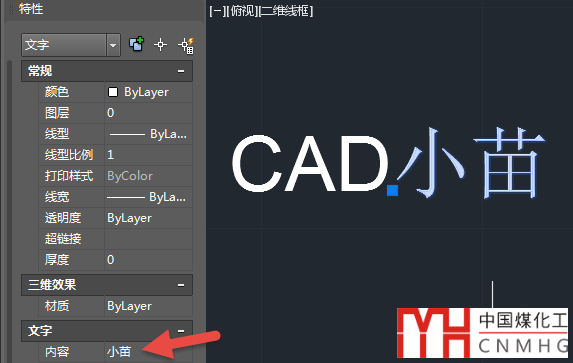

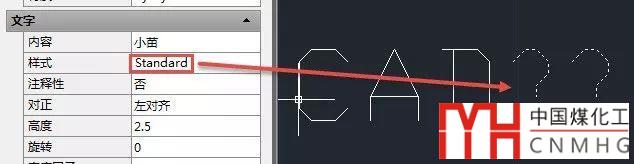

在在2007、2014等版本炸開后中英文因?yàn)樽煮w不同分被分開，但中文仍保留了之前的文字樣式設置，因?yàn)槲淖謽邮讲恢С种形模虼酥形恼ㄩ_會顯示成問號，如下圖所示。

這種情況，要么將文字樣式設置成能支持中文的字體，要么給中文部分指定一個新的文字樣式。

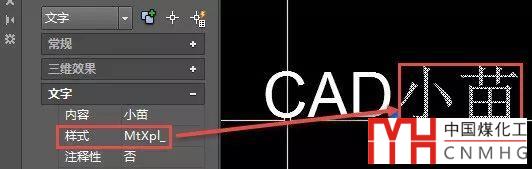

而在更高的版本，比如說AUTOCAD 2018版的處理就不同了，炸開后中文仍能顯示為宋體。之所以字體能保持不變，是因?yàn)樵谡ㄩ_的時候CAD自動生成了一種新的文字樣式，文字樣式名稱叫MtXpl_,應該是Mtext Explode的簡寫吧，如下圖所示。

CAD之所以這么處理，是認為大家都會合理和正確地設置文字樣式，在多行文字中單獨設置字符的字體、顏色等其他格式都是有目的的，所以再炸開多行文字的時候盡可能保留之前的效果。

所以說要避免出現類似問題，在書寫多行文字前需要正確設置文字樣式并設置正確的當前文字樣式。
