在浮頭換熱器的設計過程中，當殼程壓力較高時，可能出現管板最小厚度下的換熱管軸向壓應力校核不合格。

一般來講，對于固定管板換熱器來說，出現3點的時候，需要考慮設置膨脹節。

1. 換熱管軸向力不合格

2. 筒體軸向力不合格

3. 換熱管管子拉脫力不合格

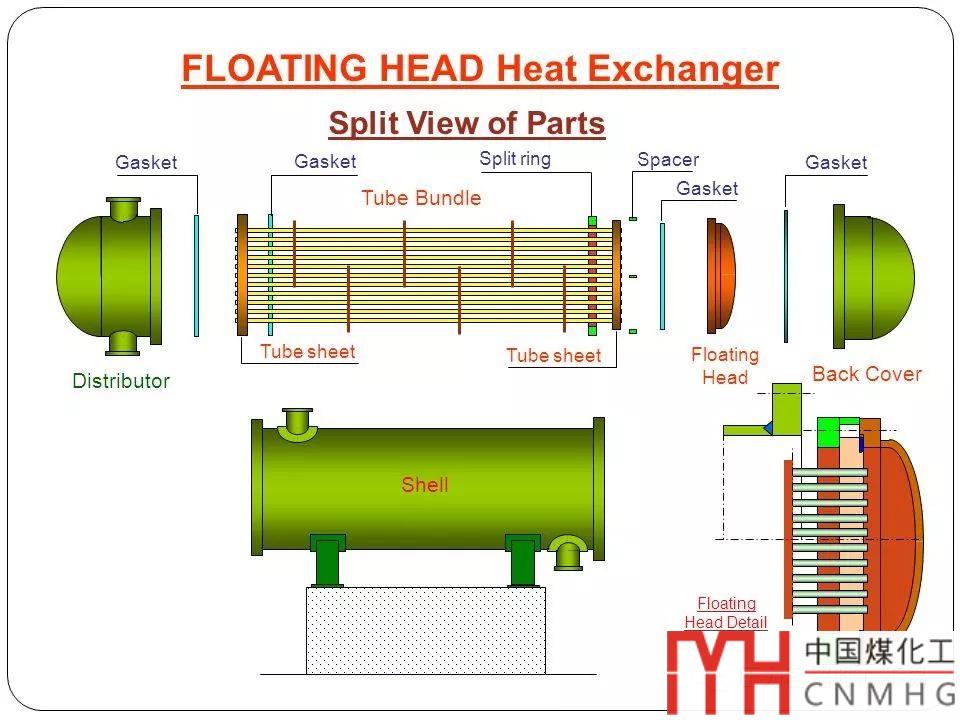

固定管板管子管板和筒體是約束在一起的，有軸向力比較好理解。浮頭換熱器和U型管差不多，主要是通過換熱管的自由伸縮變形達到消除熱應力。對于浮頭管板，換熱管的軸向力從哪里來的呢？

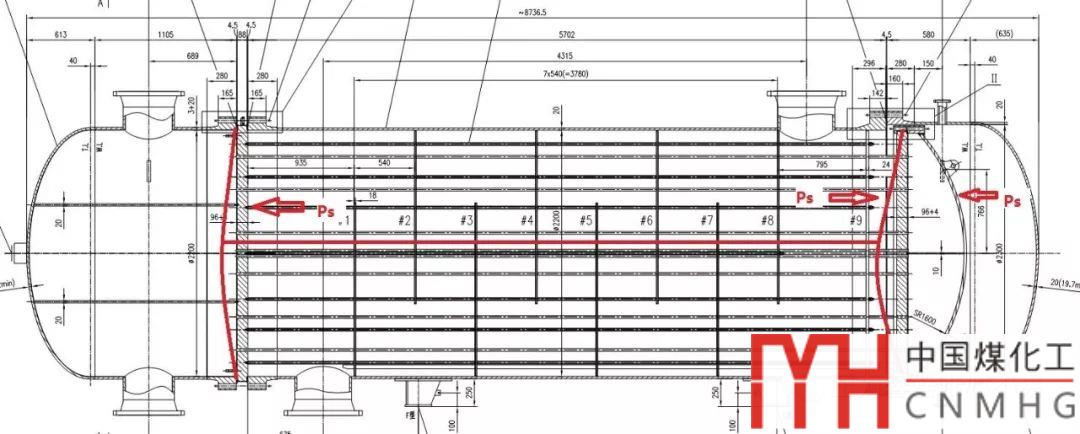

浮頭換熱器的壓應力是因?yàn)闅こ虄?nèi)壓作用下，左邊管板往左彎曲。右邊管板因?yàn)樽笥叶际躊s的壓力，但是右側受壓面積大，左側受壓面積需要減去換熱管面積。所以右邊管板還是向左彎曲。最終會不會受壓，與到底誰向左彎的厲害決定。

遇到軸向壓應力計算不合格應該如何解決呢？

一般軸向壓力應不通過，需要從兩方面來考慮。

1. 提高許用的軸向壓應力

2. 提高管板的剛度，降低管板變形。

提高許用軸向壓應力

我們知道換熱管的軸向壓應力計算原理是歐拉軸向失穩。兩端鉸支細長壓桿的臨界荷載為：

式中：μ反映了桿端支承對臨界力的影響，稱為長度系數，μL稱為當量長度。

一端自由，一端固定 m＝2.0； 兩端固定 m＝0.5

一端鉸支，一端固定 m＝0.7； 兩端鉸支 m＝1.0

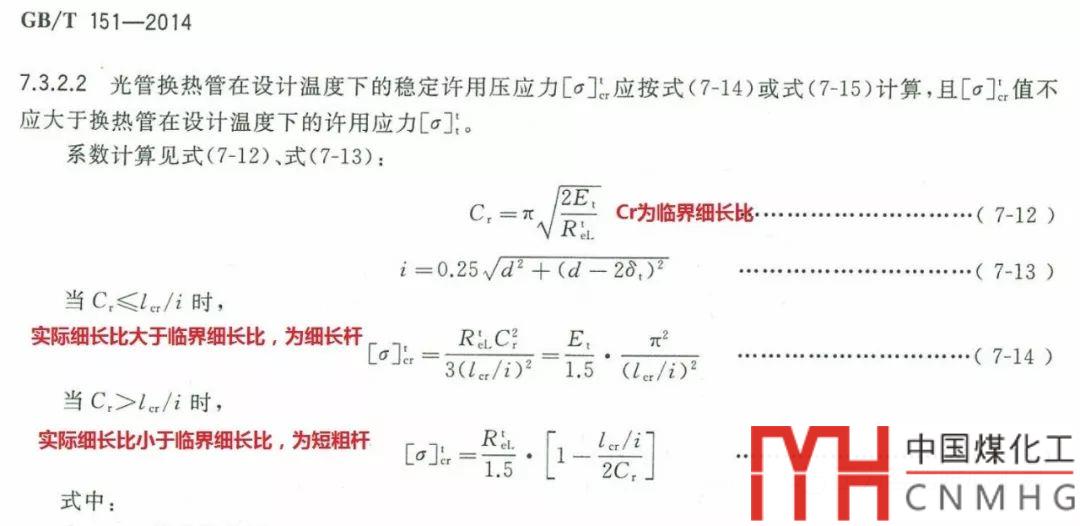

對于折流板來說，屬于兩端鉸支，對比GB/T151的公式，μ=1

Cr為臨界細長比，相當于歐拉失穩圖的λp，當實際細長比大于Cr時（即為下圖的λp的右側），為細長桿，屬于大柔度桿，臨界應力與彈性模量正相關，但是由于各種鋼材的彈性模量正相差不大，所以對大柔度桿來說，選用優質鋼材對提高臨界應力是沒有意義的。

當實際細長比小于Cr時（即為上圖的λp的左側），屬于短粗桿，中小柔度桿。對于中小柔度桿，其臨界應力與材料強度有關，強度越高的材料，臨界應力也越高。所以，對中小柔度桿而言，選用優質鋼材將有助于提高壓桿的穩定性。

所以我們可以在計算書中觀察一下，是細長桿，還是短粗桿。

雖然在自然界，我們都羨慕又粗又長

BUT對于換熱管來說，提高許用壓應力的方法就是將是細長桿改為短粗桿：

1. 調整一下?lián)Q熱管受壓失穩當量長度lcr。此時需要縮短折流板間距，或者在折流板之間加上支撐板。（相當于變短）

2. 換熱管厚度增加一下（相當于加粗）

3. 如果是短粗桿，那么可以考慮提高一下剛才鋼材的強度，比如10#換20#或者16Mn。

提高管板剛度，降低管板變形

管板變形少，換熱管受壓就小。提高管板的剛度有幾個方法：

1. 增加管板厚度

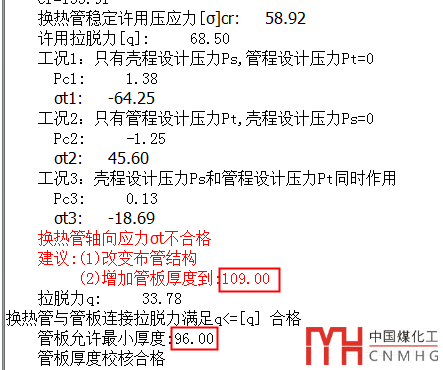

當換熱管壓應力不合格，SW6會給出一個調整方案，增加管板厚度到指定厚度，即可使得換熱管通過。

2. 增加換熱管數

換熱管數增加，給予更多管板支撐，管板更不易變形。

比如一臺設備在不同換熱管下的實際軸向壓應力，許用的軸向壓應力是58.92MPa：

當換熱管增加到3350時，軸向壓應力合格了。

3. 改變換熱管排列方式

讓支撐更均勻點吧。

比如三角形的排列不合格，正方形的也許就合格了。

4. 增加管間距

管間距增加，讓換熱管更均勻的對管板進行支撐。

當換熱管軸向壓應力通不過時，可以采用上述的多種方法進行調整。具體采用什么方法，需要根據實際需要進行組合，并和其它專業協商解決。

要知道GB151-1999中軸向失穩的安全系數是2，更難調整過去，現在安全系數改為1.5后，調整起來更容易點了，所以：

知足吧！
