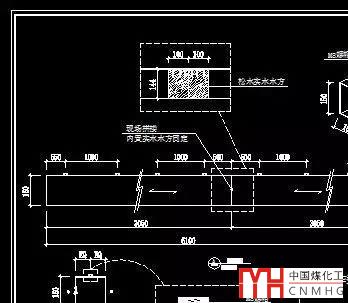

有一位網友問了這樣一個問題：圖形在模型空間里是五顏六色的，但切換到布局后為什么圖形全是白色的，如下圖所示。

這位網友圖紙的布局空間背景是黑色的，因此看到的線都是白色的，如果像普通的圖紙布局背景是白色的畫，圖形就應該全是黑色的。

很顯然這張圖紙不是他畫的，否則他也不會有這種疑問 。其實圖紙顯示這種效果，有兩種可能性：一是布局空間顯示了打印樣式，這種可能性比較大，而是在布局的視口中圖層的視口顏色都設置成7號色，這種可能性比較小。不管可能性的大小，我們不妨都看一下怎么能設置上述的效果

一、布局顯示打印樣式
在打印的時候可以通過設置打印樣式來控制打印輸出的顏色和線寬，通常我們都會使用單色打印的打印樣式：MONOCHROME.CTB。布局空間的主要作用就是排圖打印，在布局空間里顯示打印樣式，可以更好地預覽打印效果。

在布局中顯示打印樣式的方法如下：

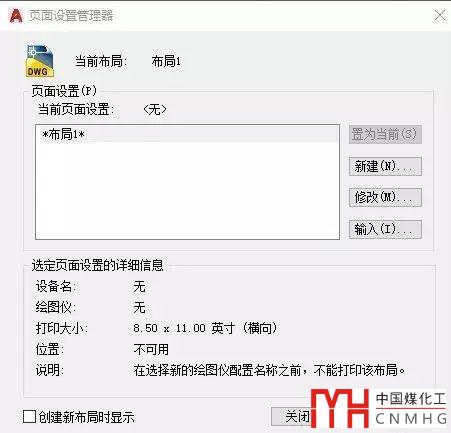

1、在布局標簽上右鍵，在右鍵菜單里選擇"頁面設置管理器"，在頁面設置管理器里可以修改默認的頁面設置，也可以創建新的頁面設置。

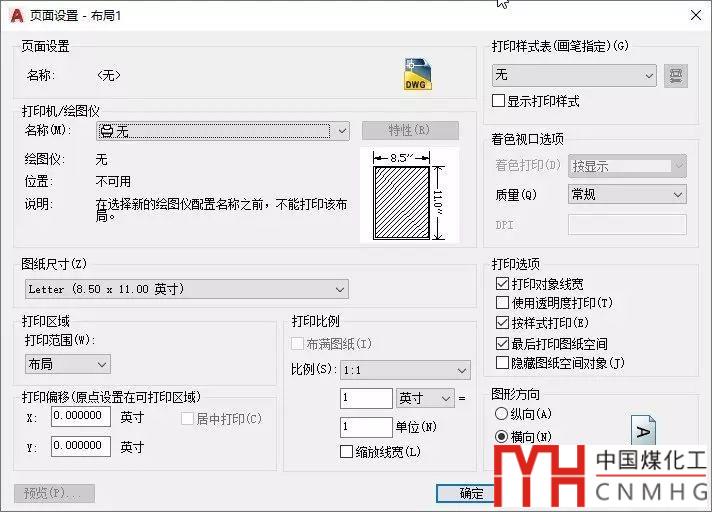

2、沒有布局都可以保存一個默認的頁面設置，我們可以直接選擇已有的頁面設置，單擊修改按鈕，打開頁面設置對話框，如圖所示。

頁面設置對話框跟打印對話框類似，但卻又不完全一樣，比如多一個“顯示打印樣式”的選項，底部少一個“應用到布局”按鈕。

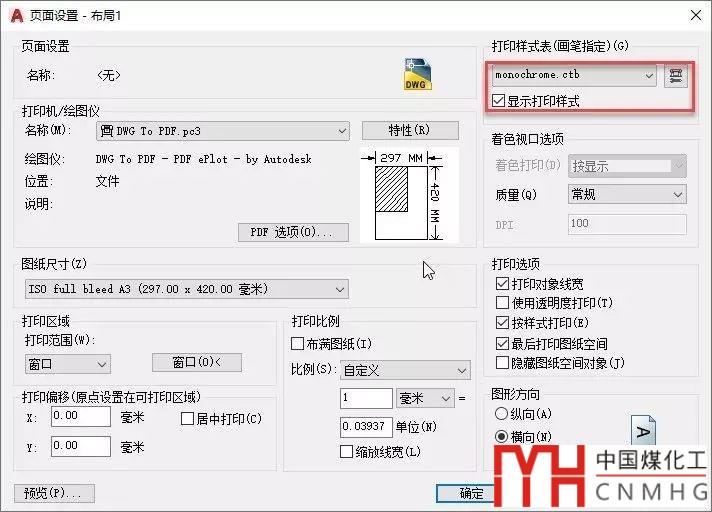

3、按照打印設置的常規方法來設置打印驅動、打印區域、比例，在打印樣式列表中選擇monochrome.ctb，勾選“顯示打印樣式”，如圖所示。

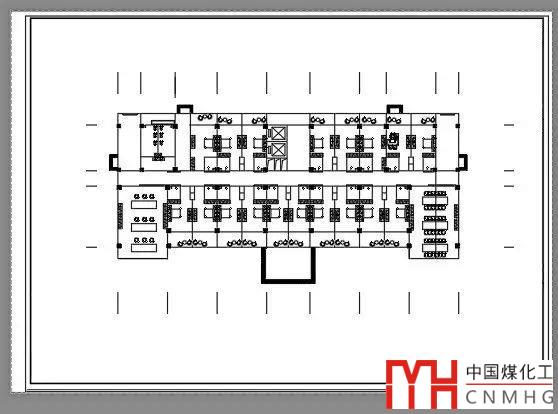

4、單擊確定按鈕關閉頁面設置和頁面設置管理器對話框后，在布局中就可以看到圖形變成了黑色，如下圖所示。

如果我們將布局背景設置成黑色，那圖形就跟那位網友的圖紙一樣都變成了白色了。

二、在視口中將所有圖層設置成了7號色
在布局的視口里可以將圖層設置成其他顏色，進入視口選中所有圖層，將視口顏色設置為7號色也有可能出現這種效果，但前提是所有圖形的顏色都是隨層，這么設置的可能性比較小。

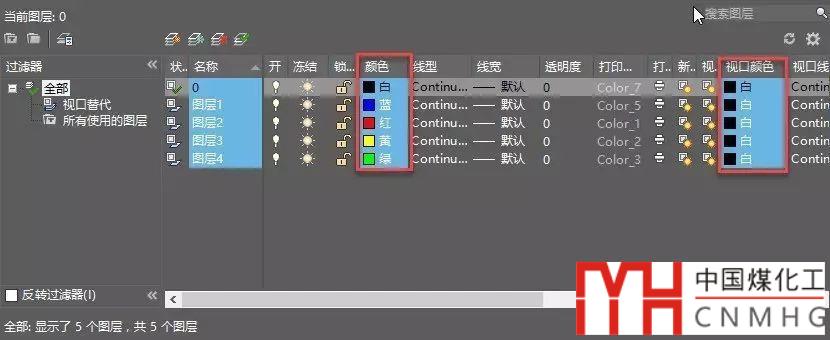

設置方法很簡單，就是切換到布局，雙擊進入視口，打開圖層管理器LA，在圖層管理器里選中所有圖層，找到后面的視口顏色列，將顏色設置成白色（7號色），如下圖所示。

這種方式只能設置視口內圖形的顏色，圖紙空間的圖形無法控制，而且通常不會有人這樣設置，因此這種方法雖然從理論上能得到網友截圖中的效果，但基本不可能，之所以給大家介紹只是想讓大家了解更多的知識點。

以上技巧適用于AUTOCAD和浩辰CAD等類似的CAD軟件。
