CAD提供了多邊形POLYGON（POL）命令，用于繪制不同邊數的正多邊形，感覺用的時候不多，參數也比較簡單，因此之前也就沒有寫文章介紹，但經常有人問道多邊形繪制的一些問題，很多問題我之前都沒有注意到，看來還有必要講一下。

一、內接于圓和外切于圓是什么意思？

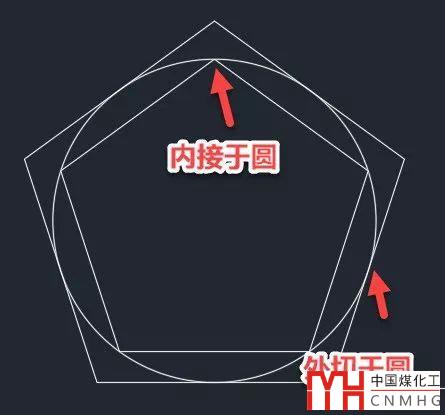

繪制多邊形時首先需要設置邊數，然后就按提示定位圓心后會提示選擇內接于圓或外切于圓，然后是輸入或指定一個半徑。其實也就是利用圓來定位這個多邊形，內接于圓或外切于圓也很好理解。先畫好一個圓，然后分別用兩種方式畫一個多邊形就知道了，如下圖所示。

二、指定半徑時如何確定多邊形的方向？

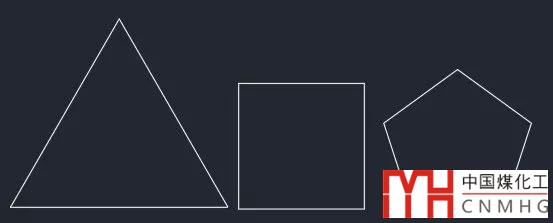

在用圓心半徑方式繪制多邊形的時候，多邊形都有默認的方向，比如繪制三角形的時候一條邊水平，頂角朝上，正方形則是旋轉了45度方向等，如下圖所示。

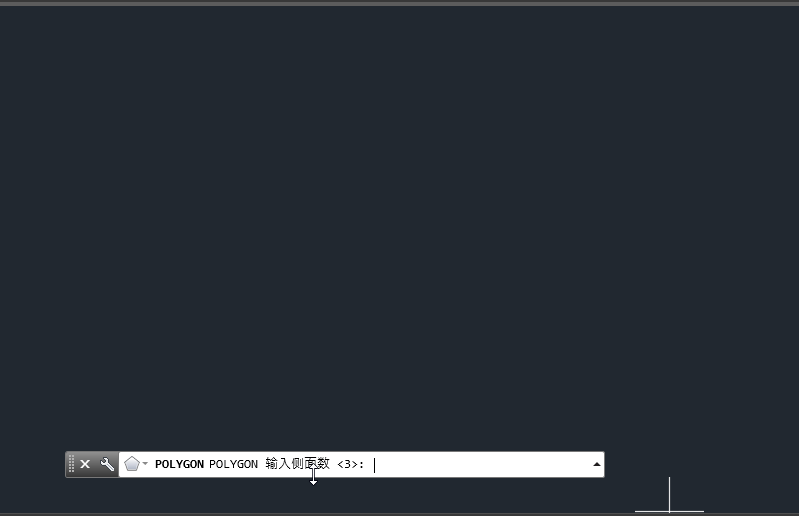

在提示指定半徑的時候，拖動光標是可以確定半徑的長度和多邊形的方向的，如下圖所示。

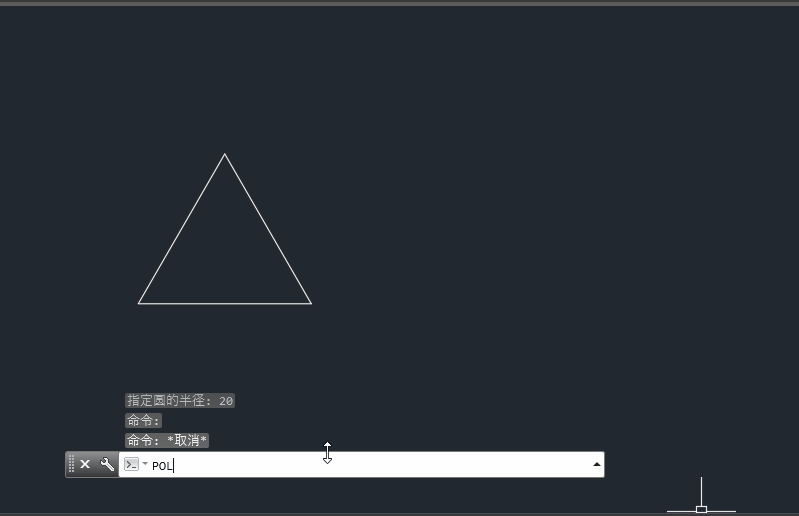

如果用光標確定好方向和半徑后直接單擊確定的話，多邊形會按照我們預覽的方式生成。但有網友發現了問題，利用光標確定多邊形方向后，希望輸入半徑值，比如輸入20，結果發現生成的三角形方向變了，尖角變成朝上了，我試了一下確實如此。

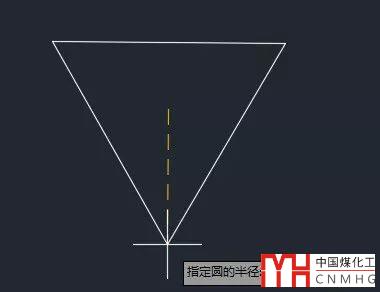

沒有可捕捉的參考點有需要確定半徑值怎么辦呢？研究了一下發現，用光標確定方向后輸入半徑不行，需要用相對圓心的坐標來確定半徑的方向和長度，比如輸入@0，-20（在動態輸入里就需要輸入0，-20），就可以得到滿足條件的三角形了，如下圖所示。

我們需要什么方向的多變形，可以拖動光標看一下，然后根據光標點和圓心的相對距離來輸入相對坐標值。

每日一貼—CAD坐標輸入的相關問題和技巧

CAD的動態輸入和命令行中輸入坐標有什么不同？

---提示：下面是廣告，不是本文圖片！---

三、如何繪制指定邊長的多邊形

很多時候已知條件是多邊形的邊長，或者多邊形的某一邊與其他圖形的邊重合，那就不能采用默認的繪制方式，在指定了邊數后，軟件會提示：指定正多邊形的中心點或[邊（E）]，此時輸入E，回車，軟件就會提示指定邊長的起點和端點，這個操作就比較簡單了，跟繪制直線的操作一樣。

四、利用多邊形來模擬圓

在CAD中圓通常是按多邊形來顯示的，如果將圓突然放大就會看得很明顯。其實在繪圖過程中也可以利用多邊形來模擬圓，我們知道無法用圓來生成區域覆蓋WIPEOUT或裁剪光柵圖像，如果需要生成圓形或帶圓弧的區域覆蓋，或者需要使用圓形圖片的時候，就可以利用多邊形來代替圓，裁剪命令干脆就有一個多邊形P的選項。這個在之前的文章中都提到過，這里就不再詳細介紹了。
