學習筆記，若有誤，還請指正。

先說結論：

1. Ansys Workbench線性屈曲計算得到的外壓球殼臨界失穩壓力數值解，與小撓度理論解十分接近，對于我們的模型，其誤差在1%以內。

2. 同樣是基于外壓球殼理論，與一般外壓容器上的球形封頭相比，儲罐拱頂?shù)暮缚p多且長、無損檢測要求較低，從防止失穩的角度考慮，拱頂?shù)陌踩禂?shù)（m=4）不能降低，宜高于外壓球形封頭（m=3）。

外壓球殼Pcr

對于Ri=58.84mm，t=0.432mm，E=1.93×10⁵MPa，ν=0.28的球殼，Workbench Linear Buckling分析有Pcr=12.402MPa，見下面圖1的右下角。而根據小撓度理論得到的臨界失穩壓力為12.513MPa，見下面圖2，兩者誤差在1%以內。

另，對于相同參數的外壓球殼，文獻[1]采用另一有限元軟件ABAQUS計算得到的Pcr=12.474，見文獻[1]的表4-3，即下方圖3的紅圈處。

需要指出的是，Workbench LinearBuckling分析的是理想外壓球殼，即材料、尺寸、形狀都是“完美”的，與實際外壓球殼的實驗值是有較大差異的，下方圖3的第一列Ptest，即我們這個球殼外壓失穩臨界壓力的實測值。由于GB/T 150.3和GB 50341倆標準在討論外壓球殼時，都是從小撓度理論出發，如果要定性地分析開孔等對Pcr的影響，似乎線性屈曲（或叫特征值屈曲）也是夠用的了。

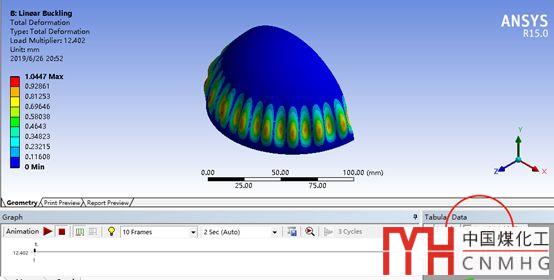

圖1 ANSYS程序截圖

圖2 小撓度理論公式計算

圖3 文獻[1]表4.3

自支撐式拱頂安全系數

有關外壓球殼的安全系數m之前我們討論過，見《GB150釋義有誤？外壓球殼安全系數之爭》。

如果認為GB/T 150.3中外壓球殼的m=3，那么GB 50341中自支撐式拱頂（光殼）的外壓安全系數m就是4，具體可見文獻[2]。那么拱頂?shù)膍大于外壓球殼有沒有必要呢？

根據文獻[3]和文獻[4]的10.4.2可知，罐頂?shù)男挝还詈秃附尤毕菔菚?huì)降低殼體失穩臨界壓力的。如文獻[3]寫道：

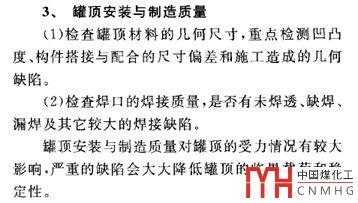

圖4

而我們知道，儲罐的自支撐式拱頂是由一塊塊瓜皮板拼起來的，而標準對瓜皮板、罐頂尺寸公差的要求是低于GB/T 150.4對封頭尺寸的控制的，并且罐頂板上瓜皮板搭接的焊縫數量和長度是很可觀的。GB 50341對罐頂?shù)臒o(wú)損檢測要求是比較低的，甚至罐頂?shù)暮缚p是不進行無損檢測的，見我們之前的文章《大儲罐的無損檢測要點》。

所以可以說，罐頂板的尺寸公差相對是比較大的，潛在的焊接缺陷是比較多的，所以有必要留出更的安全裕量。

參考文獻：

[1] 徐欣宏. 外壓球殼封頭屈曲分析及試驗研究[D]. 江蘇鎮江: 江蘇科技大學,2017

[2] 張金偉 等. 自支撐拱頂厚度公式的外壓安全系數分析. 化工設備與管道, 2015, 52(2)

[3] 王紅福. 儲罐罐頂?shù)氖Х€(wěn)分析. 油氣儲運, 2002, 21(5)

[4] 王志文, 關凱書. 過程設備失效分析[M]. 北京: 化學工業出版社, 2017

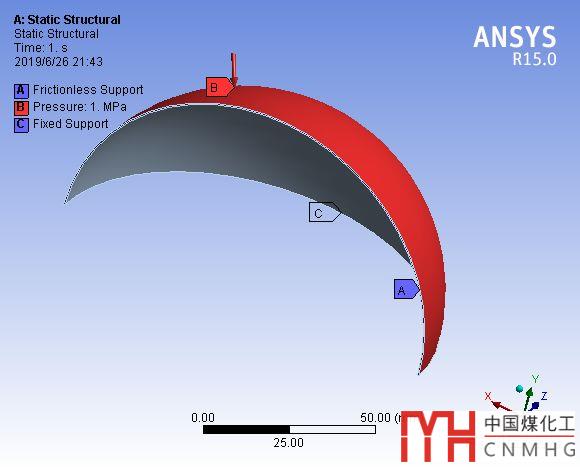

最后，附上ANSYS WB計算的載荷、邊界條件和網絡劃分截圖。
