NB/T 47017壓力容器視鏡標準的一個bug
時間：2020-09-30
來源：盧梭說壓力容器
瀏覽：

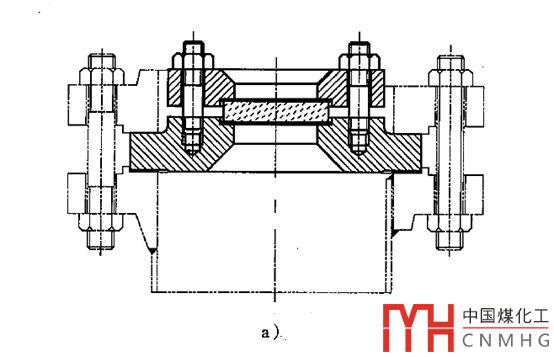

像這種視鏡，需要由兩片法蘭夾持固定，即下圖中的雙點畫線部分，而實線部分為視鏡。

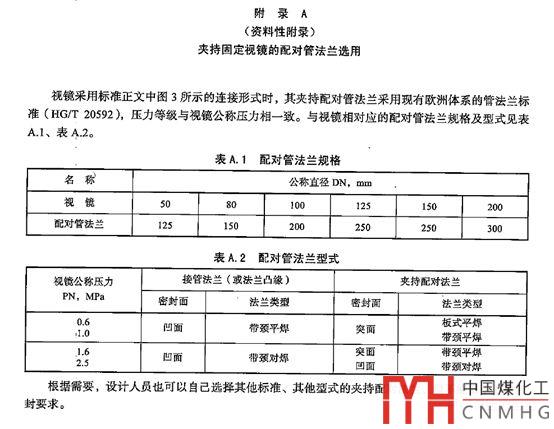

標準附錄A對配對法蘭的規格和型式等作了要求，主要有兩點：一、用HG/T20592歐標法蘭；二、接管法蘭要凹面FM，編制說明給出的理由是為了定位和密封。

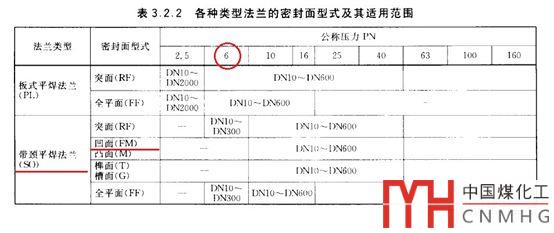

問題就在于表A.2中接管法蘭“PN=0.6MPa 凹面 帶頸平焊法蘭”，而HG/T 20592中是沒有 PN6 FM SO法蘭的，請看標準的表3.2.2。也就是說夾持固定式視鏡是選不了PN0.6MPa的，只能是PN1.0MPa。拿RF的改成FM出發個非標法蘭的行不通，密封尺寸不夠，這應該是標準的一個BUG了。
