利用AnsysWB求不規則截面的慣性矩

時間：2020-09-30 來源：盧梭說壓力容器 瀏覽：
SW6外壓容器的加強圈計算，需要輸入加強構件的截面特性，包括面積、截面慣性矩、形心位置。如果是規則的扁鋼、型鋼還好說，但如果碰上不規則的，手冊上查不到公式的，那就有點讓人犯難了，畢竟手算好嚇人的。
如果您會Solidworks或是UG之類的三維CAD那這都不是問題，而Ansys Workbench的Geometry也是可以的。
步驟：

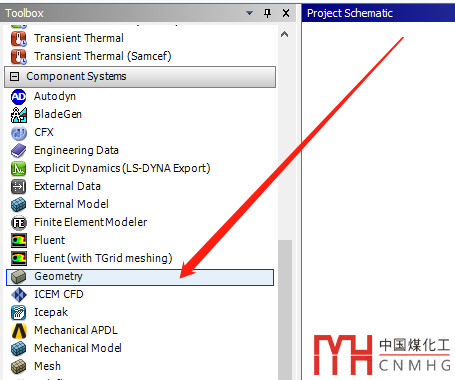

一、打開Componet Systems下的Geometry模塊。

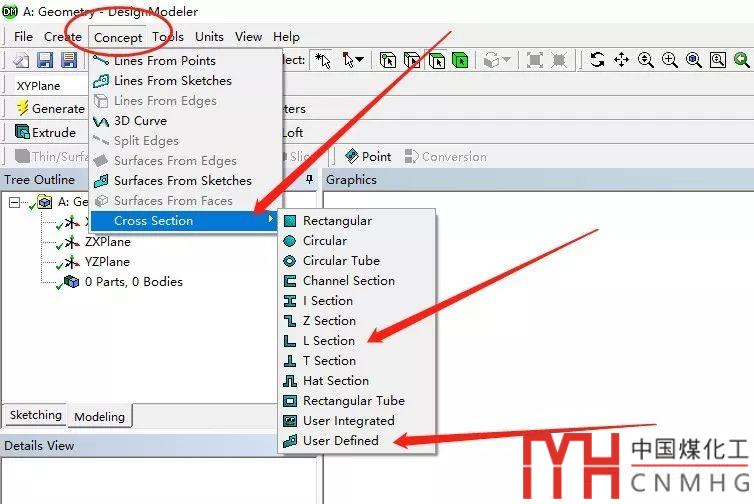

二、進入Geometry后，打開概念建模Concept下的Cross Section。里面包括了各種常見的截面，最下面一個User Defined可用于自定義封閉截面。

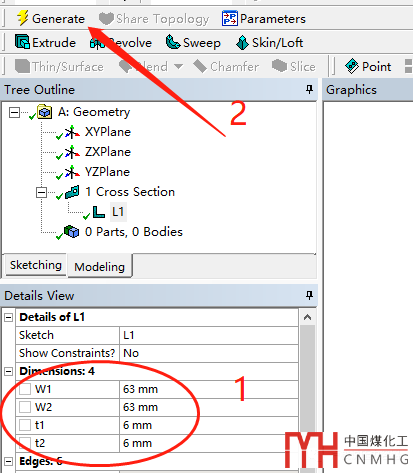

三、我們以等邊角鋼63×6來驗證一下。先在下圖圈1的地方輸入截面參數，然后單擊Generate。就OK了，截面特性見下下面的截圖。

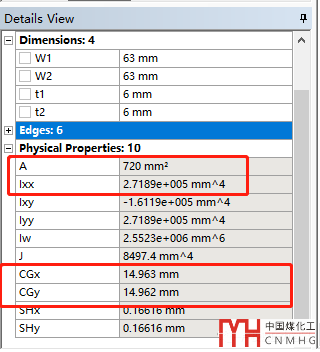

四、63×6等邊角鋼的面積、對x軸的慣性矩、形心位置都有了，這和SW6給出的值幾乎是一樣的。只不過，SW6給的是手冊上的實際值，因?yàn)閷?shí)際的等邊角鋼有各種倒角。

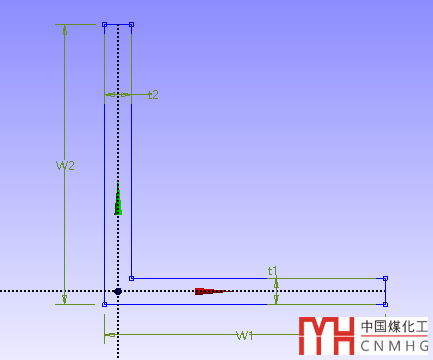

Ansys WB給出的形心位置為（14.96，14.96)，坐標原點如下圖所示。SW6要求的是“形心至筒體外壁的距離”，那么應該這樣算14.96+6/2=17.96，其中6為型鋼邊厚度。而“形心至頂端的距離”為63-17.96=45.04。

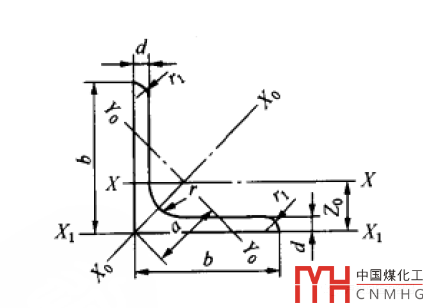

而實際等邊角鋼的形狀是下圖這樣的，所以有所差異，如果需要準確的，可以用User Defined。

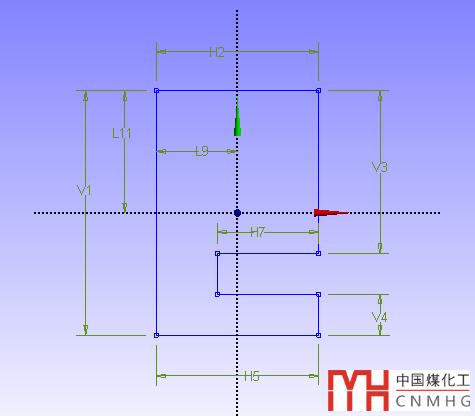

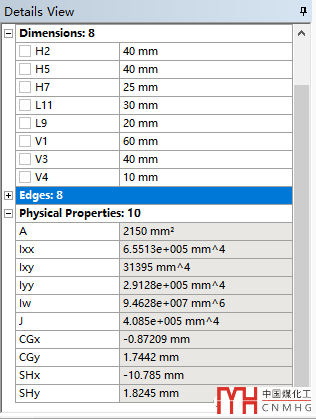

我們也做了個User Defined的例子。
