無論是在強度焊，還是在密封焊中，換熱管與管板的焊縫都起到了隔離管、殼程介質的作用。此焊縫承受的載荷包括溫度、壓差、流體的沖蝕等引起的機械、熱力載荷，及介質的腐蝕性。

目前，換熱管與管板的焊接結構可分為正面、背面形成焊縫兩類。選擇哪種結構，需要看具體的使用條件，即是否存在間隙腐蝕（換熱管與管板管孔的間隙），以及換熱管和管板的材料的加工機械性能，焊接冶金性能，并結合加工裝備和技術能力綜合考慮。

一 管板正面形成焊縫

與背面焊相比，正面焊加工和焊接引對簡便，但無論是脹還是不脹，正面焊焊后都有焊縫根部的應力集中問題，并且換熱管與管板管孔間隙無法完全消除，存在間隙腐蝕的條件。

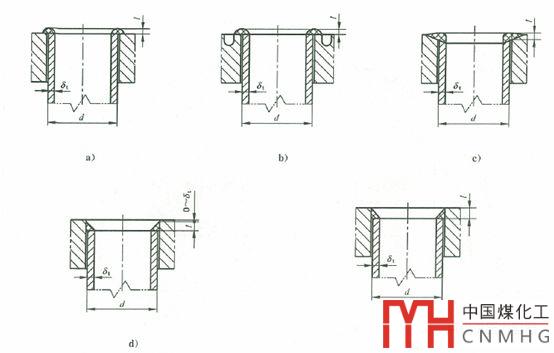

GB/T1516.6.2.2 圖6-19

GB/T151附錄H 圖H.1

如上面兩個截圖所示，“正面形成焊縫”又可以分為：

1. 正面角焊縫式

見GB/T151 6.6.2.2中的圖6-19，這是最常用的形式。

換熱管管端伸出管板，可形成各種焊腳高度尺寸的焊縫。這個焊腳尺寸需要強度校核的，這種型式便于計算不過時調整。

這種結構手工焊和自動焊均可。多道焊時，在完成打底焊后可進行目測檢查和PT，以控制根部焊縫質量。

另外，這種結構在制造時可預先將管端伸出管板足夠長，待焊接完成后，可對整個管板的管口端部進行機械加工，使所有管口端面在同一水平面上。對于生產工藝上要求管內壁形成均勻液膜立式安裝的換熱器、冷凝器，可采用這種結構。

不過，這種角焊縫的缺點在于，由于管端突出，比起入口圓滑的換熱管與管板平齊、換熱管端下沉的結構，它會產生較大的入口斷面收縮率（參考文獻如此，個人不太理解），在管口可能存在介質沖蝕。

2. 平齊式

見GB/T151 附錄H圖H.1 a）

平齊式結構，加工成本是最低的，手工焊和自動焊均可。

這種形式通常用于換熱管較薄的設備，在薄壁不銹鋼和鈦管冷凝器，Inconel合金（鎳基合金的一種）管蒸汽發生器、蒸發器和其他低壓換熱器應用的較多。

3. 管板正面開槽式

見GB/T151 附錄H圖H.1 b）

管板正面開槽通常是焊前開槽，而焊后開槽加工難度大，只有在可能發生焊接熱疲勞導致結構失效的情況才會考慮。

焊前開槽可改善焊接時的散熱，有效降低焊接拘束應力?？山鉀Q導熱性良好的材料，如鋁或銅等，換熱管和管板接頭容易產生未熔合、未熔透、夾渣等缺陷的問題。

對于復合管板，應注意開槽時覆層中存在的熔渣或氣孔等問題。

4. 管端下沉式

見GB/T151 附錄H圖H.1 c）、d）、e），

這種結構，管口端部低于管板正面，適用于薄壁換熱管。與平齊式相比，焊接質量較容易控制，管孔加工和焊縫返修都容易進行。而這種結構的優點在于，管口處可形成圓滑入口，最低限度減少?zèng)_蝕。

二 管板背面形成焊縫(內孔焊)

與正面焊相比，背面焊的管端和管孔加工較為復雜，且對組裝要求相當高，焊接困難，結構上的可焊性差。而背面焊的優點在于，徹底消除了產生間隙腐蝕的可能性，是防止間隙腐蝕最為有效的結構。

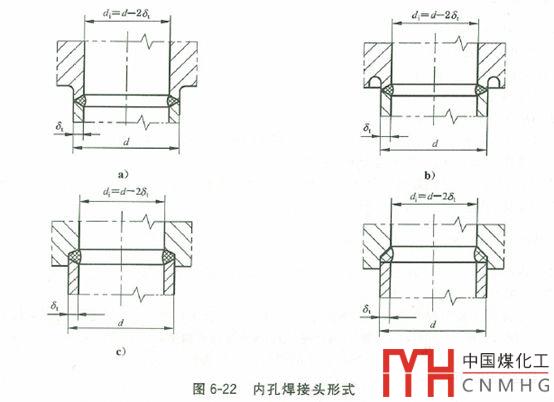

GB/T151圖6-22

上圖中a）結構為對接式深內孔焊，焊后可進行渦流探傷和射線探傷，焊縫質量可控。另外，這種結構與正面焊相比，換熱管相對較短、管孔相對較小，且換熱管與管孔間不存在間隙。并且因?yàn)橛袀€(gè)小凸臺，增加了焊接接頭的柔性，焊縫能承受更大的交變溫度變化，并且接頭在焊后無應力集中。

但這種結構焊接較為困難，并只能“盲焊”，焊完一根，探傷一根，試壓查漏一根，而且凸臺的加工也較為困難。所以，制造周期長，加工成本高，這種結構只用于對泄漏要求極其嚴格的特殊場合。

上圖中b）為開槽結構，其特點參考正面開槽式。

而c）、d)的加工、組裝、焊接都較為困難，很少采用，具體的評述可參考文獻。
