RTD熱電阻模塊怎樣接線?
時間:2020-09-28
來源:方正智芯
瀏覽:
有小伙伴詢問關于RTD熱電阻的接線方法,今天這文章,我們以西門子S7-1200系列PLC的SM1231 RTD熱電阻模塊為例,介紹下如何將兩線制、三線制及四線制RTD傳感器連接到RTD模塊上。

S7-1200系列PLC提供兩種RTD模塊:SM1231 AI 4xRTD 16bit和SM1231 AI 8xRTD 16bit,本文以SM1231 AI 4xRTD 16bit為例進行介紹。
SM1231 AI 4xRTD 16bit有四路RTD連接通道,可以顯示溫度值或電阻值。溫度值的分辨率為:0.1℃/℉;電阻值的分辨率為:15bit+1bit(符號位)。

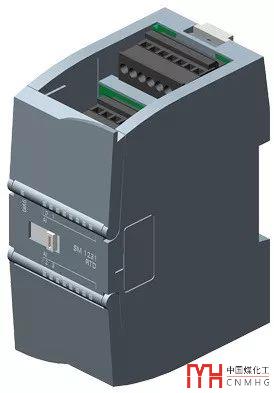

該模塊的外觀如下圖:

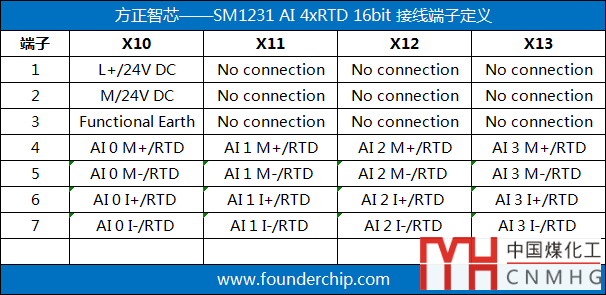

SM1231 AI 4xRTD 16bit有四個接線端子排,上下各兩個。上面兩個端子排的編號為X10和X11,下面兩個端子排的編號為X12和X13。各端子的定義見下面的的表格:

以端子排X10為例,其4~7號端子為RTD通道0的接線端子。

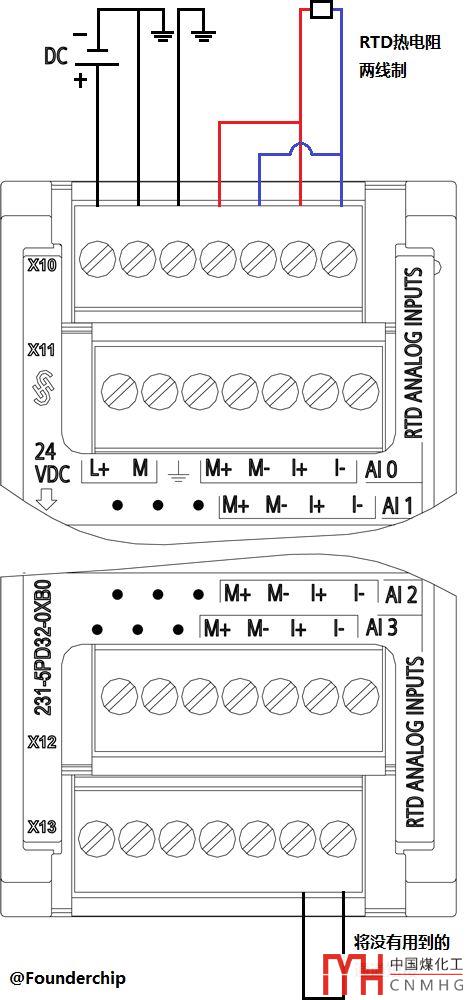

當連接兩線制RTD傳感器時,將傳感器的一條線接到"I+"上,將另一條線接到"I-"上;同時將"I+"與"M+"并聯,將"I-"與"M-"并聯。如下圖所示:

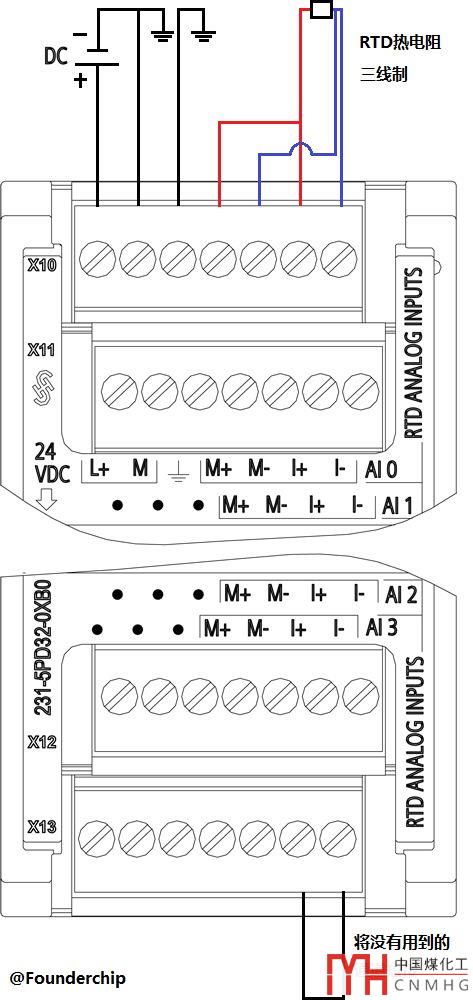

當連接三線制RTD傳感器時,將傳感器的一條線接到"I+"上,同時將"I+"與"M+"并聯;將另一端的兩條線分別接到"I-"和"M-"上。如下圖所示:

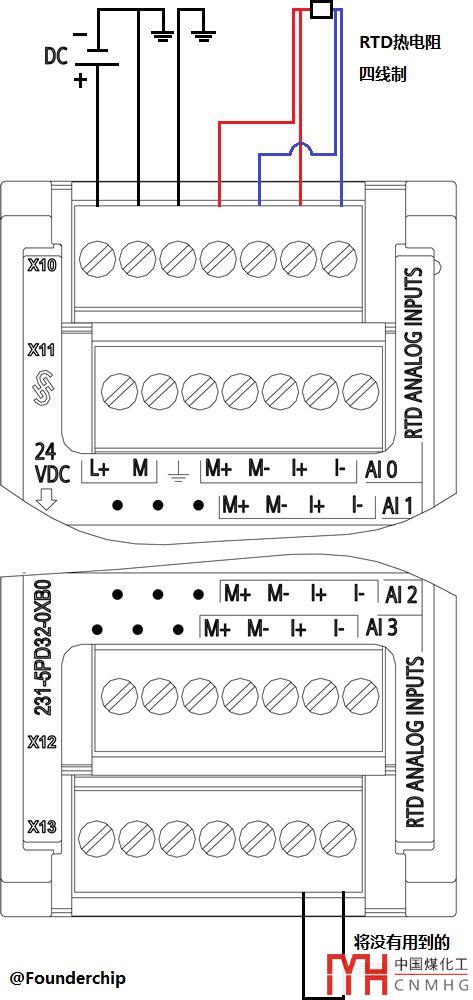

當連接四線制RTD傳感器時,將傳感器一端的兩條線分別接到"I+"和"M+"上;將另一端的兩條線分別接到"I-"和"M-"上。如下圖所示:

注:建議將RTD模塊中沒有使用的通道短接
好了,關于兩線制、三線制及四線制RTD傳感器的接線方法就先介紹到這里。
