【導讀】太原科技大學的璇同學提出下面這張樣圖：

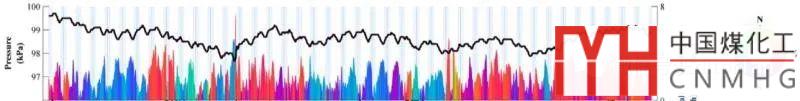

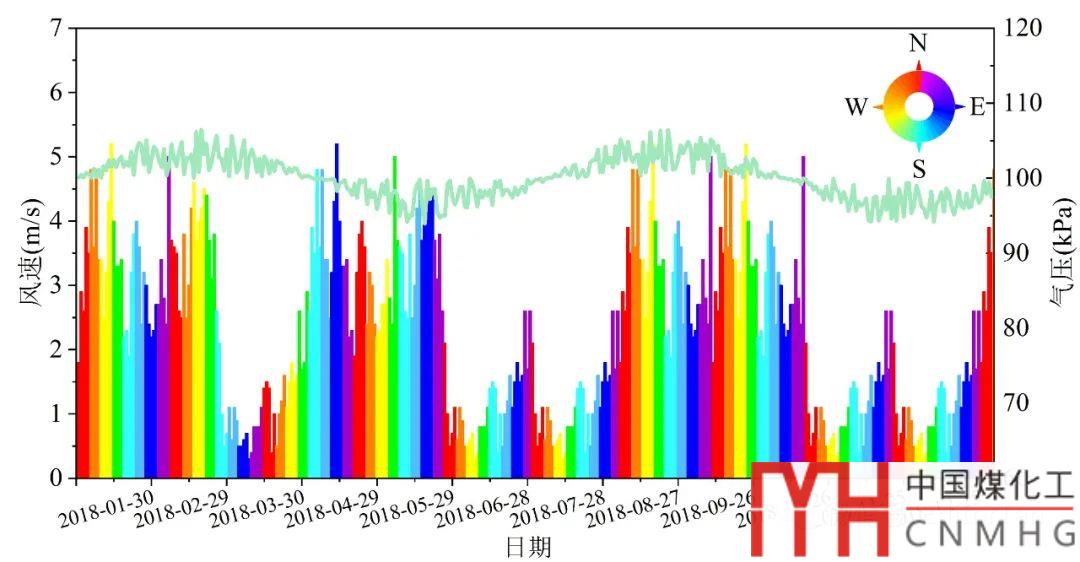

這是一張最炫的柱狀圖！有3大亮點：雙Y柱線圖、顏色映射、環形彩虹指南針圖例。
相信大家讀完本教程，可以輕松掌握這種最炫圖的畫法。文末有本教程“練習文件”獲取方式，可以下載同步操練。
文章末尾有【推薦閱讀】可查閱其他風向圖、矢量圖、風向Contour圖。
信息里發送“視頻號”可關注【科研繪圖】視頻號。

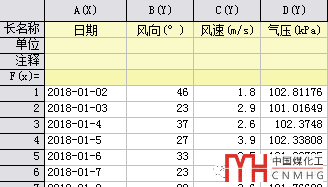

我們虛構一個Excel數據如下：

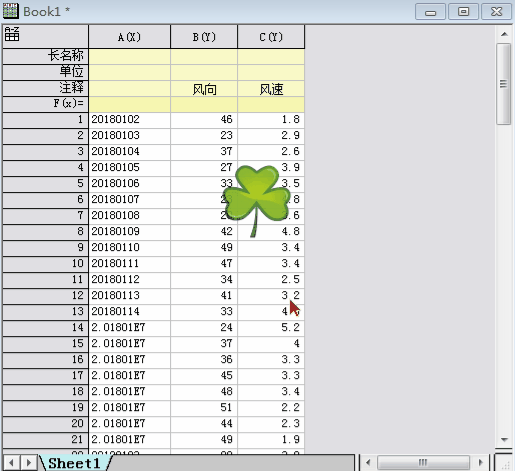

選擇Excel數據，在Origin2018中，粘貼到新建工作簿數據表中。我們需要對“日期”數據進行格式化為“2018-01-01”的格式。在Origin中的下拉遞增填充方式，與Excel操作極為相似。
我們?cè)贠rigin中準備好數據表如下：
按Ctrl鍵不放，點擊A、C、D三列頂部的列標簽，實現跳選數據。點擊下方的雙Y工具。

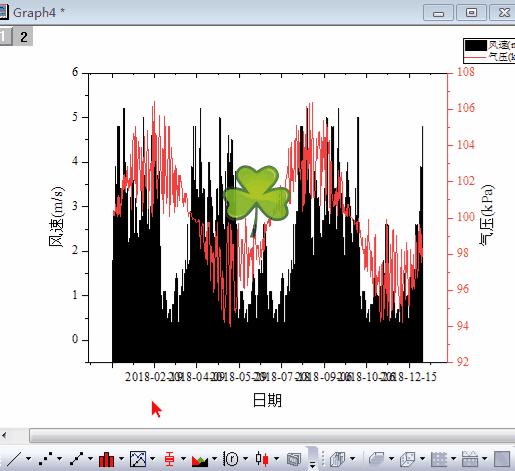

點擊曲線，再點擊下方的柱狀圖、折線圖分別將風速和氣壓改為柱線圖。
雙擊橫軸，范圍改為1~366，主刻度增量改為30天，橫軸標簽傾斜15°。

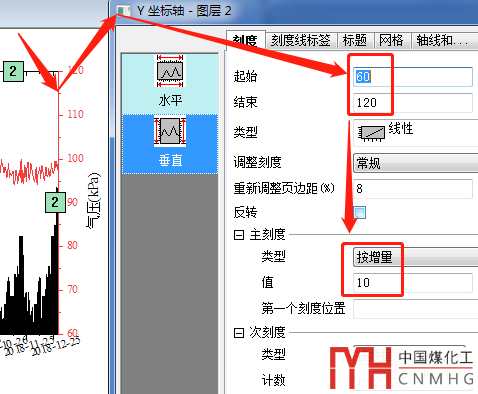

壓曲線鋪滿了遮擋了柱狀圖，需要雙擊右Y軸，調整范圍60~120，分度為10。

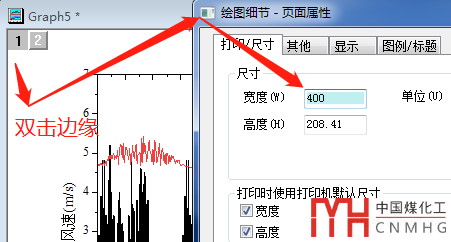

這種時序圖，通常橫軸時間日期天數非常大，這里是一年366天，所以，默認的圖顯得比較窄，我們需要將寬度設置為高度的2倍以上。

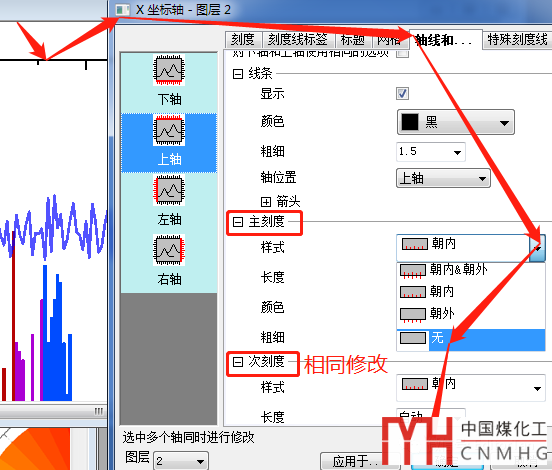

雙擊上軸刻度，點擊軸線與刻度線，將主次刻度線的朝向改為無（none）。
為了不讓頁面尺寸變化，我們通過“圖層管理”調整間距，讓圖層擴大至整個頁面。
在圖層邊緣，右鍵選“圖層管理”，將上邊距調整為5，必要時，點擊圖層按鍵盤←→鍵調整位置。

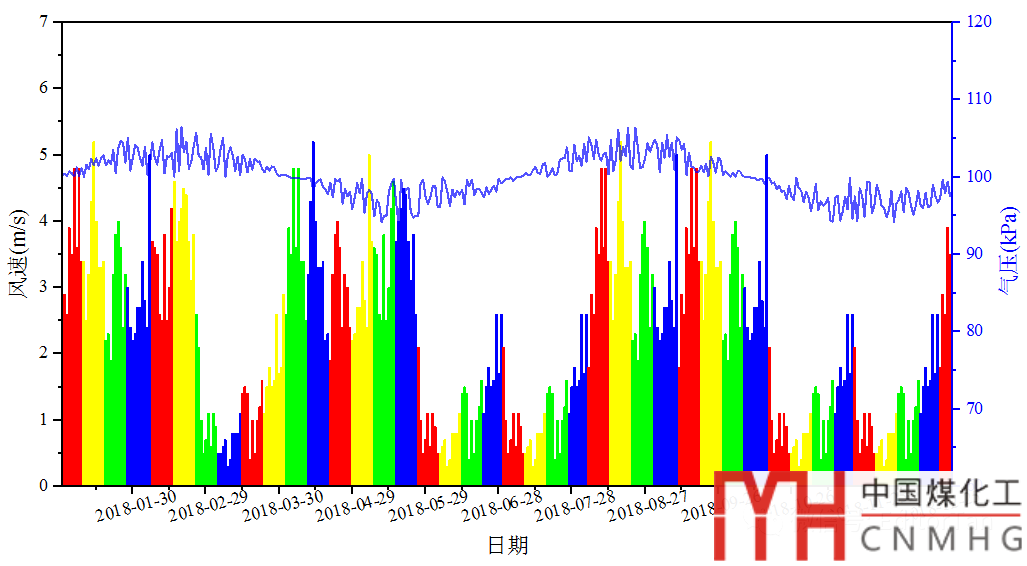

前面柱狀圖的高低表示風速的大小，接下來，我們需要將柱子的邊框、填充的顏色，映射為風向（B列的角度數據）。

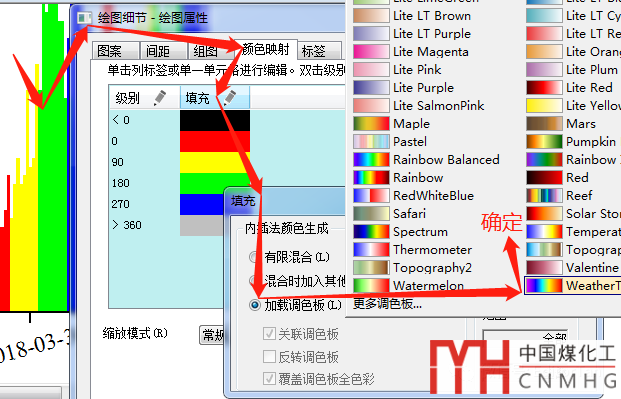

映射方式選擇“加載調色板”，選擇天氣溫度配色方案。

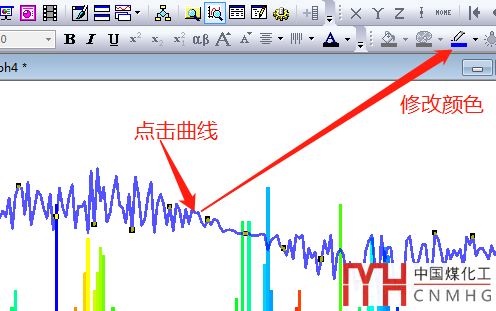

氣壓線的紅色，如果不喜歡，就修改。單擊線條，選擇上方工具欄的畫筆修改顏色；點擊右軸標題，選擇上方的A按鈕修改字體顏色。
仔細檢查，發現顏色映射只映射了4個主級別，我們將次級別改為10，使顏色過渡效果平滑一點。
我們通過繪制一個風向玫瑰圖，調整繪制出一個根據角度（方向：東南西北）顏色映射的彩虹環。
限于篇幅，該彩虹環形指南針的繪制，將在下一期推出詳細教程。

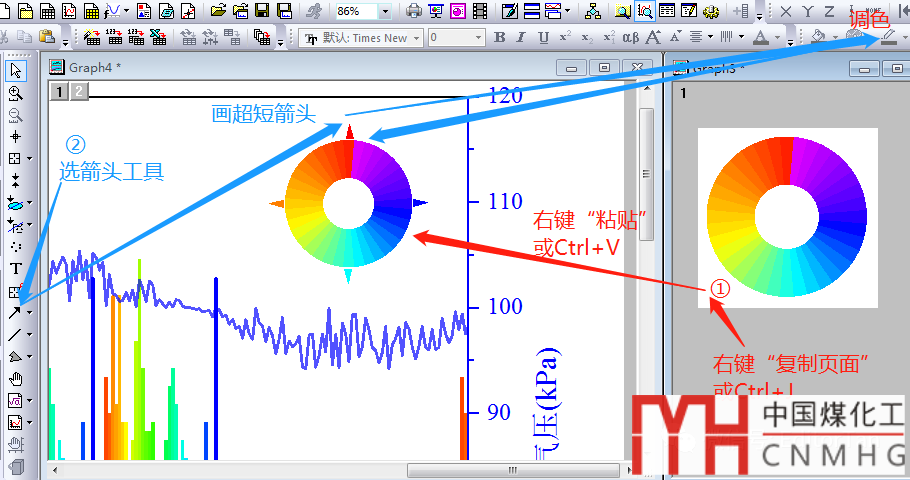

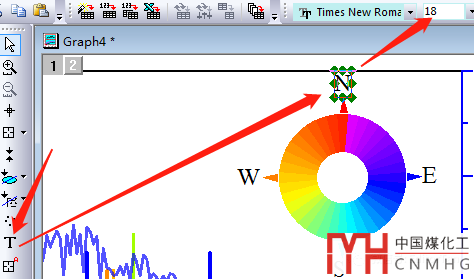

在圖中粘貼、調整大??；添加超短箭頭、調色。
上圖風向變化具有高度的規律性，這是由于瞎編的數據。真實的實驗數據繪制此圖，將更加絢麗。
