感謝北科大的時光博士提問：XPS曲線的線下填充，怎樣避免與基線的交叉？這也是普遍遇到頭疼問題：基線上揚、填充交叉。

我們通常采用的填充方法是：

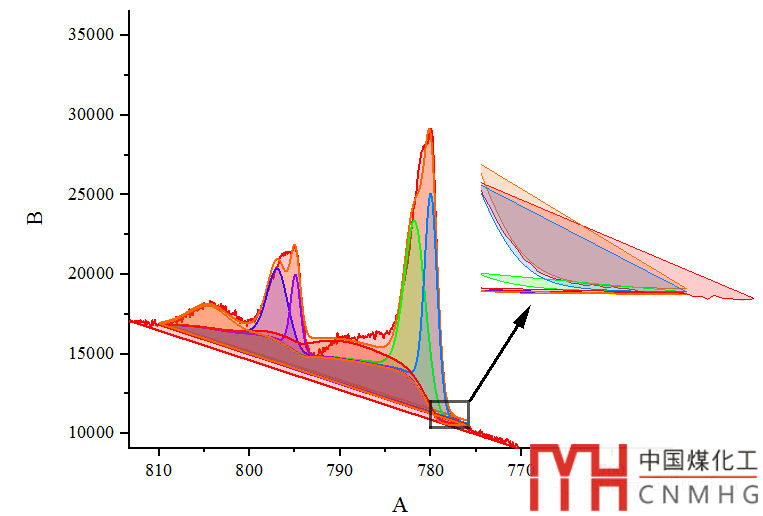

得到下圖的效果：

這種交叉重疊現象往往發生在曲線兩端區域，而且基線部分也發生了填充。

怎么辦呢？

1. 補點：

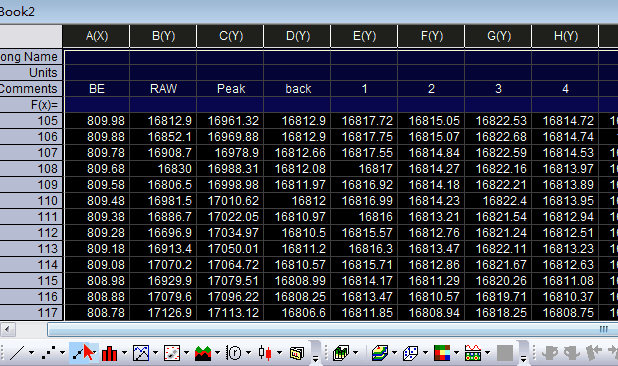

   我們需要在擬合峰數據的兩端補充一個數據點，這個數據點的位置稍微靠下一點，這樣可以使每條擬合曲線的線下封閉填充時越過交叉區域。所以我們用畫線工具從起點畫到終點，與最低點相切，然后讀取線段末端的坐標（X,Y），將每一條曲線的末端增加一個數據點（X,Y）.





2. 對基線填充白色：

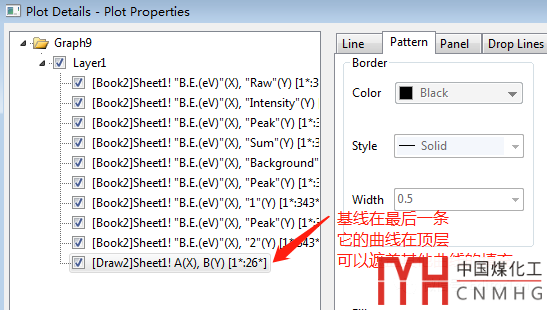

   我們還需要加入背景基線數據，將其線下填充模式為白色，將將透明度設置為0,（不透明），而且需要將基線曲線放置在所有曲線的上方，用以掩蓋其他曲線的填充色。





3. 畫基線并填充白色：

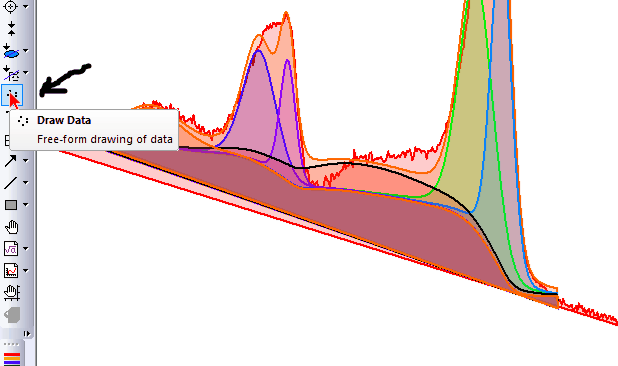

   如果沒有背景基線數據，那么我們需要利用Origin的Draw工具畫出基線數據。

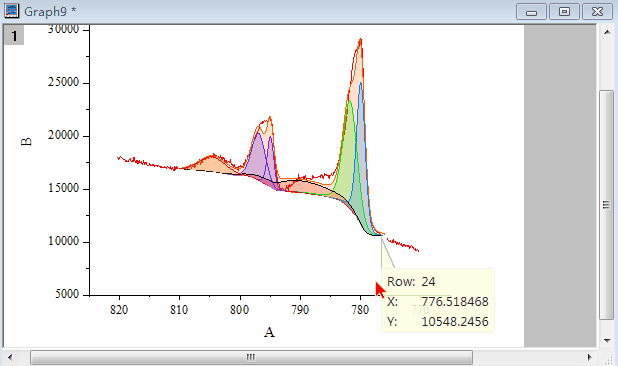

畫完數據后，點擊左邊工具欄最上面的選擇箭頭來結束畫點。得到下圖：

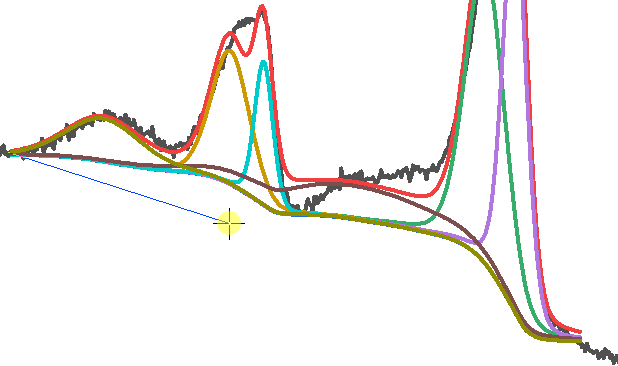

如果我們繪制的基線數據曲線不圓滑，可以這樣修改：

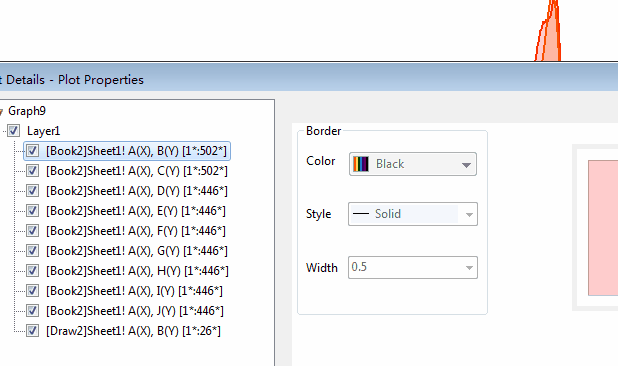

圖中，紅色線是測試數據，我們不需要將它填充，因此需要單獨對它設置：雙擊曲線，在Layer1中點擊第一條曲線，再點擊Group中的independent（單獨），然后在Line中去除fill的勾選。

然后調整橫軸范圍，避開兩端區域不需要的曲線。或者在數據表中刪除兩端區域的數據。

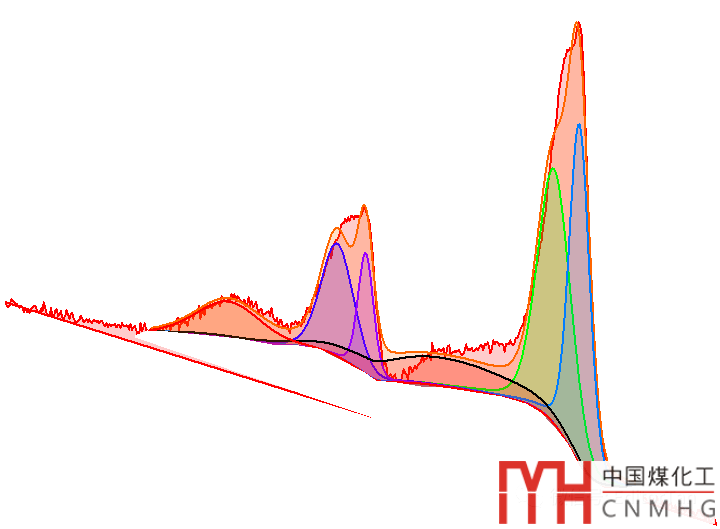

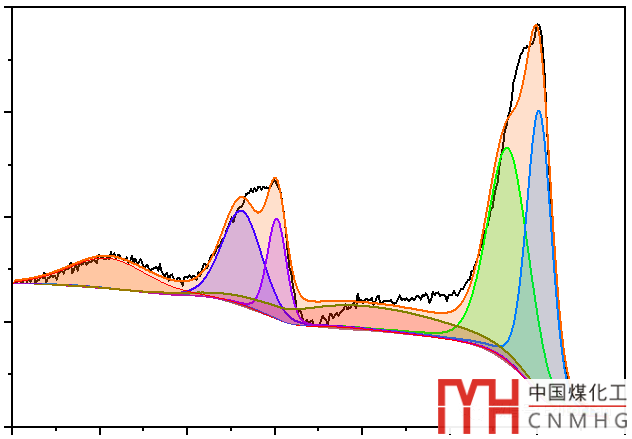

經調整后，得到下圖的效果：

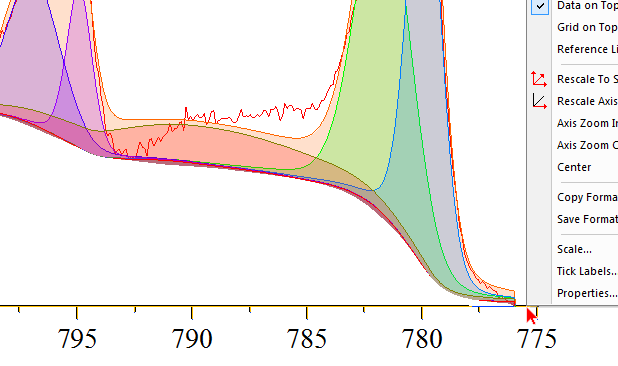

但是發現，基線背景的白色兩端對坐標軸都有遮蓋，怎樣將坐標軸顯示出來，也就是將坐標軸置于數據曲線之上。

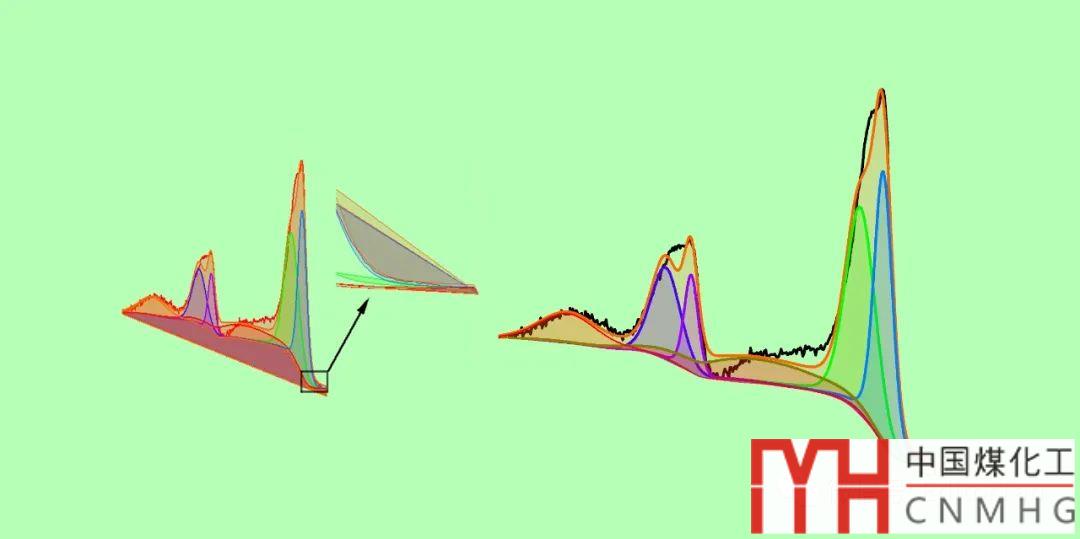

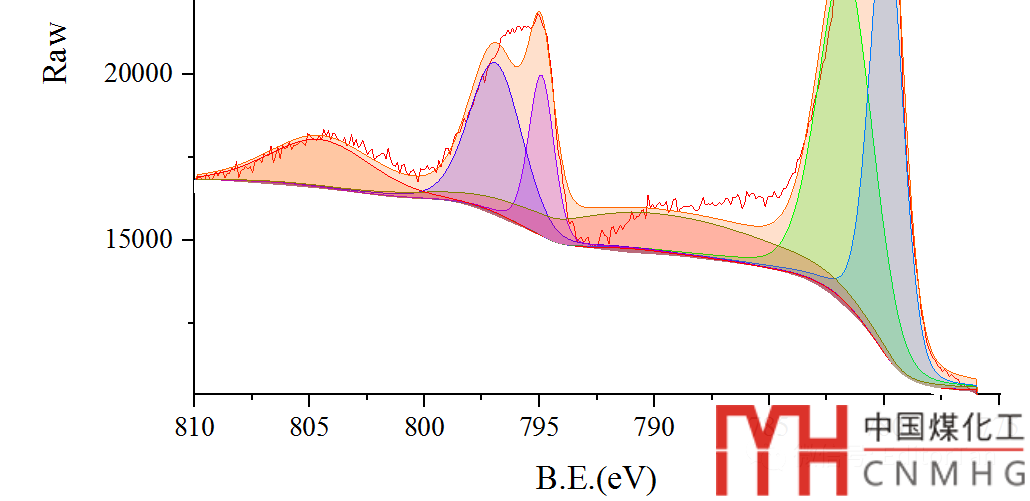

最后美化，得到最終的效果圖，由于保護提問者的數據，該圖不顯示具體的標峰和坐標軸。

大功告成！如果你有更好的方法，也請在下方留言，告訴譚編，譚編不斷學習，不斷進步。
