在繪制圖形過程，有時我們只知道一條線的角度，而長度不確定，能不能在畫圖的時候先鎖定角度呢?

這當然是可以的了，我們可以利用極軸、UCS或者捕捉角度（SNAPANG），但假設這個角度只是用一回，而且不是15、30、60等這樣有規律的角度，比如是47、51等這樣的角度，顯然使用上面那些方法都比較麻煩。CAD提供一種更為簡單，但可能被大多數人所忽略的方法：角度替代。

我們知道可以通過輸入極坐標@長度<角度的方式來確定線的角度和長度，但實際我們可以先只輸入角度，這就是角度替代，然后再輸入或拖動確定直線的長度。

角度替代的方法很簡單，在命令提示指定點時輸入：<角度。下面以繪制直線為例來簡單說明角度替代的使用方法。

1、輸入命令L或line，回車。

2、先確定直線的起點，軟件會提示指定下一點。

3、輸入：<35后回車，輸入和提示如下：

指定下一點或 [放棄(U)]: <35

角度替代: 35

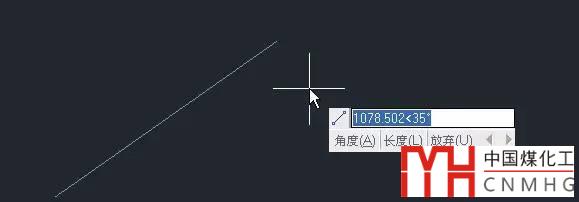

我們從提示可以看出這種角度輸入方式被成為“角度替代”，此時我們拖動光標，可以看到光標會沿著35度方向移動，此時我們可以直接輸入直線的長度，也可以用光標在圖中單擊來確定長度，如下圖所示。

需要注意的是，雖然角度替代優先于正交和極軸捕捉，但優先級卻低于對象捕捉和坐標輸入，也就是說，你在設置了角度替代以后，如果這是捕捉了某一個點或者輸入了一個坐標值，那這個角度替代就不起作用了。

浩辰CAD2015版在直線和多段線繪制的時候增加了角度選項，尤其是直線在輸入角度時可以設置參照?qǐng)D中任意直線或上一段直線的角度，繪制帶角度的圖形更加方便。

此技巧同樣適用于浩辰CAD等與AutoCAD類似的CAD軟件。
