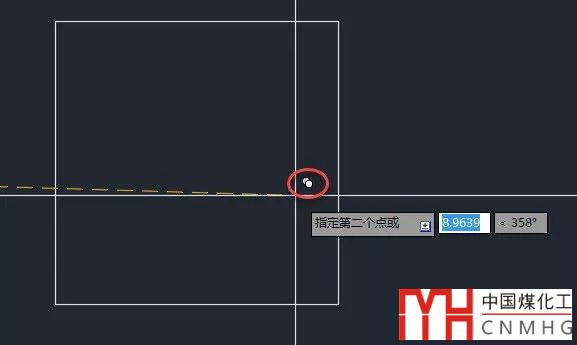

當我們用AUTOCAD高版本繪圖的過程中，十字光標經常會顯示一個小的圖標，如下圖所示。

很多人不喜歡這個標記，希望能把它關掉，但在選項對話框中沒有找到相關設置。

為什么CAD繪圖時會出現一些小圖標？約束是什么？

為什么標注上出現一堆感嘆號？

如何關閉AUTOCAD的ViewCube

這個標記其實是CAD高版本增加的一個功能，用于提示我們正在進行的操作，比如上面截圖中的圖標告訴我們正在進行復制操作，如何關閉這個標記在以前的文章中介紹過，只是其中一小段，很多人找不到，這里再專門介紹一下。

如何關閉CAD的各種提示信息和對話框？

關于十字光標標記

并不是使用所有功能時貫標上都會出現小標記，即使顯示標記，表現也不完全相同，我們先來了解一下哪些命令會出現這個標記。

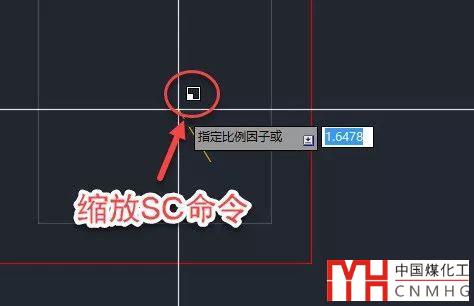

一些標記與當前執行功能的圖標近似，如復制、移動、旋轉、修剪、縮放(SC)、刪除這些修改命令，頂部截圖中我們看到的是復制的標記，而縮放SC時十字光標的標記如下圖所示，我們可以觀察一下另外幾個修改命令的標記。

使用查詢相關命令時標記會顯示為一個問號，包括AREA(面積)、DIST（距離）、ID（坐標）、LIST（列表）、MASSPROP（質量特性）、MEASUREGEOM（測量）這些命令，如下圖所示。

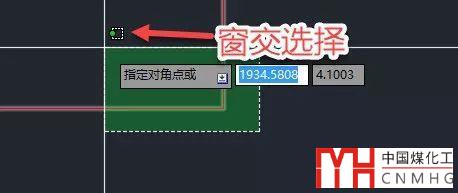

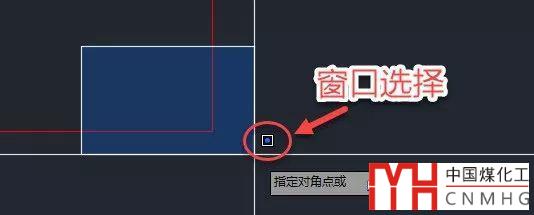

框選時也會出現標記，從左往右窗口選擇的時候和從右往左窗交選擇的時候光標標記也不相同，如下圖所示。

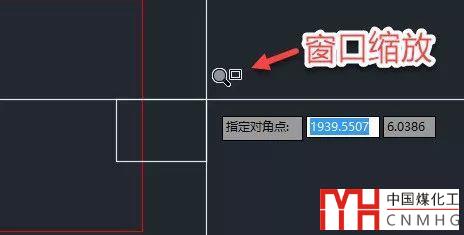

當用鼠標滾輪實時縮放的時候不出現標記，如果使用ZOOM命令就會出現標記，如下圖所示。

如何關閉標記的顯示

CAD提供了一個變量：CURSORBADGE來控制光標標記的顯示，此變量的默認值為2，設置為1就可以關閉上面提到的修改、查詢、選擇、縮放這些命令的光標標記。CURSOR是光標的英文，BADGE是徽章的意思。

修改方法：輸入CURSORBADGE，回車，輸入1，回車。

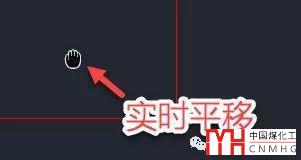

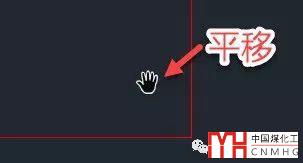

有一些命令在執行時十字光標會變，例如平移PAN命令，執行P命令或按住鼠標中鍵拖動實時平移時會十字光標會變成一個小手，但這不屬于光標標記，無法用CURSORBADGE變量關掉。

二維CAD已經非常成熟，現在AUTOCAD每個新版本基本沒有增加什么大塊的功能，但會增加一些類似的小功能。這個功能感覺用處不大，關掉對操作沒有任何影響。
