在WORD和PS等其他軟件中有字體的概念，但沒有文字樣式的概念，那CAD里的文字樣式和字體到底有什么區別，兩者之間又是什么關系呢？另外文字樣式里有字體、字體樣式、大字體，他們之間又是什么關系呢？

雖然在CAD的多行文字編輯器中可以直接給文字設置字體，但從CAD的規范操作以及后續編輯的角度考慮，在CAD中應該用文字樣式來設置文字的字體，直接在多行文字里設置字體會導致很多問題，比如：

為什么修改了樣式中字高但標注文字大小沒變？

為什么用格式刷無法匹配文字的字體和顏色？到底哪些特性可以匹配？

設置的文字樣式不僅用戶書寫文字，還會用于標注、表格、屬性文字等圖中各種文字對象，雖然之前發過多篇關于字體和文字樣式的文章，但問到文字問題的人還是很多。為了幫助大家更好地設置文字樣式并避免出現相關問題，重新給介紹一下文字樣式的設置方法以及文字樣式對話框中一些參數的作用。

文字樣式設置的基本操作步驟

CAD模板中會提供一到兩種默認的文字樣式，但默認文字樣式通常是不能滿足需要的。初學者容易忽略文字樣式的設置，或者直接修改一下默認文字樣式的字體后直接使用。大家如果都使用這些默認文字樣式，如果不同圖紙中定義還不同，復制粘貼圖紙或外部參照或就會出現文字變化的情況。

為什么CAD圖形的線型從一張圖復制到另一張圖會變？

在畫圖之前，我們就必須要規劃好圖中需要使用幾種字體，然后將文字樣式設置好。

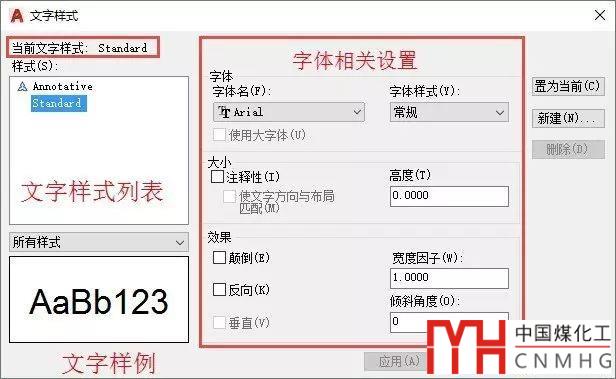

1、輸入ST，回車，即可打開文字樣式對話框，如下圖所示。

在文字樣式對話框的左側是文字樣式列表以及文字效果的示例，右側則是字體及相關效果的設置。

在CAD低版本只有一個默認的文字樣式：Standard，到CAD高版本支持注釋性以后，增加了一種注釋性的文字樣式：Annotative。

相關文章：CAD的注釋性怎么用？

當前文字樣式，就是書寫文字時默認會使用的文字樣式，默認的當前文字樣式是Standard。CAD各版本中Standard文字樣式的設置也各不相同，有的用的是CAD中內置的字體（*.txt），有的使用的操作系統的ARIAL字體，AUTOCAD 2018簡體中文版中直接設置成了宋體。就算對字體沒有要求，STANDARD也并不一定能滿足我們的需要，所以建議在畫圖的時候要?jiǎng)?chuàng)建自己的文字樣式。

建立使用操作系統字體的文字樣式

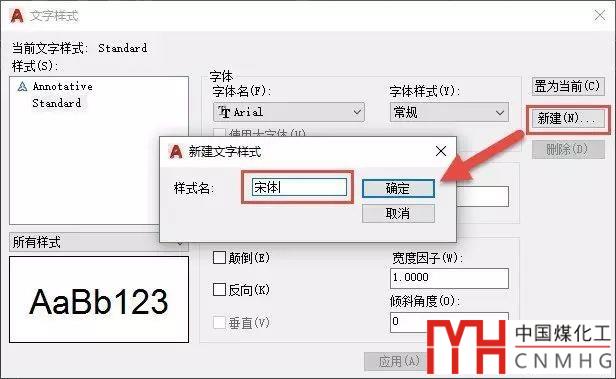

1、單擊“新建”按鈕，在彈出的新建文字樣式對話框中輸入文字樣式的名稱，最好是跟要使用的字體同名或者跟用途相關，比如標注字體等，這樣我們?cè)谑褂梦淖謽邮娇梢愿菀追直鎽?yīng)該使用哪種文字樣式。

操作系統的字體使用起來比較簡單，只需選擇一種字體，選擇完字體后，其他設置跟WORD等其他軟件類似。

2、在字體下拉列表中選擇宋體，其他參數可以暫時不管，這種文字樣式就可以算定義好了。

使用操作系統的字體的好處就是在不同CAD、不同機器打開的時候出現找不到字體的情況比較少，但中文的XP系統和WIN7以上系統字體也不完全一致，有時在高版本操作系統上打開圖紙也會出現字體找不到的情況。

為什么圖紙用操作系統的字體也會顯示問號？

CAD的SHX字體與操作系統的True Type字體有什么不同？

幾種操作系統字體格式：otf/ttf/ttc格式字體的區別

建立用CAD字體的文字樣式

如果圖紙不大，對字體也沒有嚴格要求，可以使用操作系統的字體，設置起來比較簡單。但如果圖紙比較大，文字比較多，建議使用CAD自帶的字體，CAD自帶的字體是單線字體，占用的系統資源比較少。

在文字樣式的字體名下拉列表中，同時列出了操作系統和CAD的小字體，由于操作系統的字體太多，CAD的SHX字體都被淹沒其中。

1、單擊“新建”按鈕，創建一個新的文字樣式，如出現是否保存文字樣式設置時選是，給新的文字樣式取名為“CAD”或其他容易區分的名字。

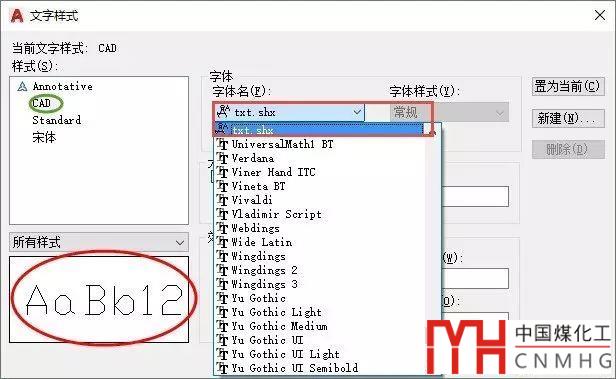

2、單擊字體名下拉列表，為了快速找到我們需要的字體，可以輸入字體名的前兩個字母，如TX，可以快速找到txt.shx。

在CAD高版本在選擇字體的時候，左下角就可以看到字體的示例，沒注意低版本行不行。

如果要正常顯示中文，文字樣式必須設置一種大字體。

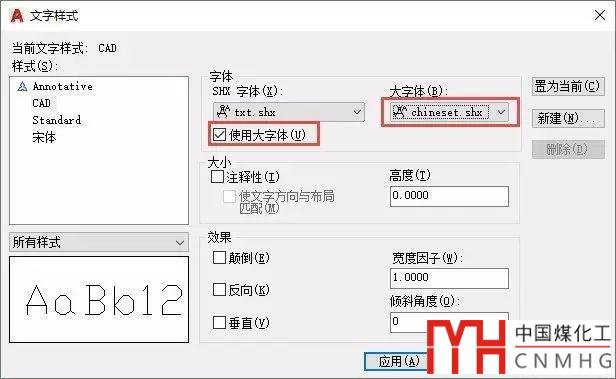

3、勾選“使用大字體”，在右側的大字體列表中選擇chineseset.shx或hztxt.shx。

CAD缺字體時為什么有些字體無法替換？大字體什么意思？什么是形文件？

4、單擊應用按鈕完成當前文字樣式的設置，或者直接單擊關閉按鈕完成文字樣式設置并關閉對話框。

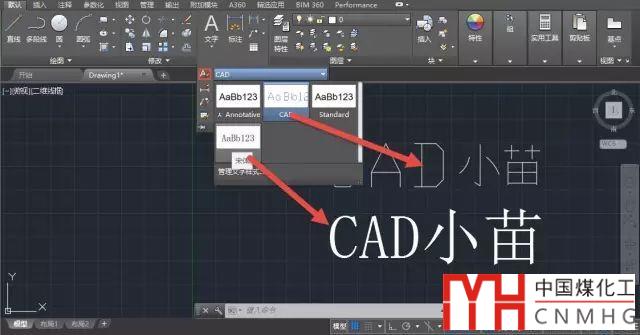

5、輸入DT，寫兩行文字，然后將文字樣式分別設置為“宋體”和“CAD”，觀察文字樣式設置的效果。

CAD多行文字創建的基本步驟和參數簡介？

CAD多行文字的格式設置

文字樣式對話框下面的“格式”選項中除了”注釋性“不太好理解以外，其他的都比較好理解，設置后可以直接從左下角的預覽圖看出效果來，也就不再介紹了。其中要特別注意的是字高的設置，如果在文字樣式中設置了自高，在書寫單行文字就無法再設置和修改字高。如果圖紙中對字高有明確要求，而且同一文字樣式不需要用于不同高度的文字時可設置固定的字高，否則可保留字高為0。

為什么CAD標注樣式和屬性文字高度無法編輯？文字樣式的字高設置成0或固定值有什么區別？

文字樣式設置雖然簡單，但網上流傳的字體卻有幾千種，建議大家就使用常用的幾種字體，小字體就用txt.shx，simplex.shx，tssdeng.shx等，大字體的話就用chineseset.shx, hztxt.shx, tssdchn.shx等，如果沒有單位規定或特殊需要，不要隨意使用其他字體。更不要將所有字體一股腦地拷到CAD的FONTS目錄下，字體多了，不僅會影響CAD性能，選字體麻煩，還會帶來一些意向不到的問題，例如說對話框亂碼、腳本無法正常運行等等。
