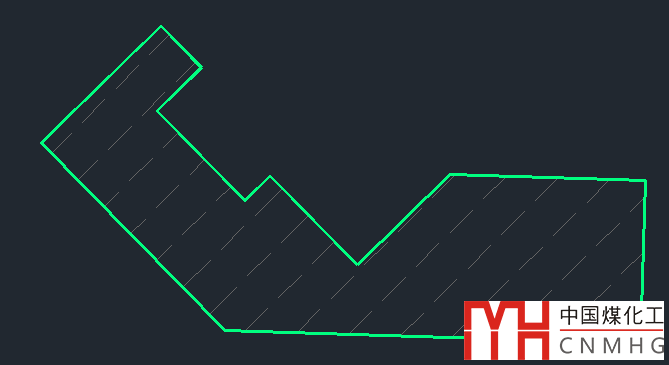

最近遇到過幾個類似的問題，有網友問為什么我圖中的填充本來是完整的，在別人的CAD中打開時中間出現了缺口，如下圖所示。

檢查填充的邊界線、圖案、比例都沒有問題，為什么中間會缺了一塊呢？

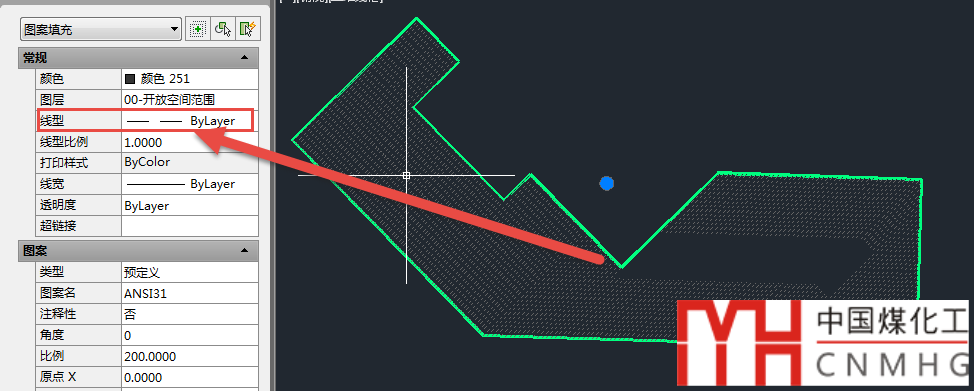

其實本文的題目已經給出了答案，因?yàn)檫@個填充設置并顯示了線型，如下圖所示。

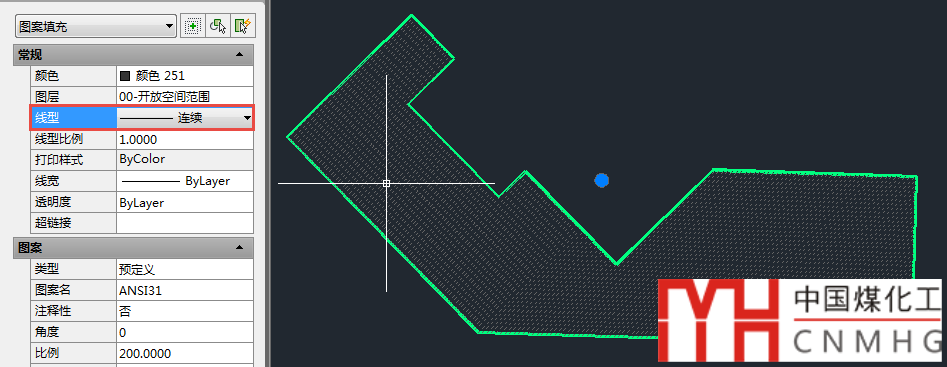

我們將這個線型設置成Continous連續，填充就顯示正常了，如下圖所示。

那問題又來了，有網友問為什么我明明在AUTOCAD 2014里給填充設置了線型，但到了AUTOCAD 2020里打開，線型不顯示了，這是為什么？

是啊，為什么有時候不想顯示線型卻顯示了，有時候想顯示線型卻顯示不了呢？

CAD功能設置的變化是由用戶的需求決定的，CAD低版本來填充是可以顯示線型的，這樣填充圖案+線型，就可以得到更多的填充效果，其實上面的填充只要線型比例改得合適，就是另一種效果了，如下圖所示。

低版本CAD填充默認是顯示線型的，而且我也沒有找到控制填充線型的設置，如果我們不希望填充顯示線型，那只有將填充的線型設置為Continous連續了，當然修改方式有多種，或者將填充放到一個沒有設置線型的圖層，或者單獨將填充的線型設置為Continous連續。

如果一個填充單元比較多，填充線本來就很多，同時還要顯示線型，顯示數據的數據量非常大，會影響操作速度，而更多的人并不給填充設置線型，估計是考慮到這方面的原因，高版本CAD設置了一個變量：HPLINETYPE來控制填充線型的顯示，默認值為0，也就是不顯示線型，如果想顯示填充線型也很簡單：

輸入HPLINETYPE，回車，輸入1，回車

看上去填充使用線型的人確實不多，我在選項對話框并沒有找到相應的選項，如果使用高版本CAD又希望填充能顯示線型的就必須記住這個變量了，其實也不難，HP表示填充，LINETYPE就是線型。

不知道你遇沒遇到這樣的問題，如果沒有遇到，有個印象，以后遇到的時候也就知道怎么回事了。
