緊接ASME Ⅷ-2的讀書筆記9，今天繼續讀書筆記10.還是繼續第四章規則設計部分的筆記；今天稍微說說支撐計算等。
4.14 超差容器的評定：經用戶同意，容器超差可按API 579-1/ASME FFS-1中規定評估，計算中剩余強度因子使用0.95，客戶指定值除外但最低不得小于0.90。局部減薄也可以按API 579-1/ASME FFS-1中規定評估計算中剩余強度因子使用0.98，客戶指定值除外但最低不得小于0.90。制造廠要保留計算和位置記錄，用戶需要要提供給用戶。超差容器評定最早是EN13445-3中有外壓超差核算。
4.15 支座及附件的設計：范圍：臥式容器的鞍座，立式容器的裙座，耳座，支腿等。
容器支撐件也應符合5.5.2疲勞篩分準則，焊接到容器上的支撐件可視為整體附件。支撐件溫度高于環境溫度時，如果結構標準沒有給許用應力，按附錄3-A和3-D的高溫抗拉和高溫屈服計算許用應力。
墊板應至少設置一個透氣孔，用壓縮空氣和肥皂水來檢測焊縫的密封性。如果用絲堵堵上，絲堵材料要不能承壓。墊板或支撐件蓋住承壓焊縫，焊縫被覆蓋部分磨平或非受壓件開缺口避開焊縫。
4.5.13臥式容器的鞍座：視為兩點簡單支撐的梁模型，以線性彈性力學為基礎，涵蓋了由過度變形和彈性失穩引起的破壞模式。計算規定和過程同NB/T 47042。如果鞍座不對稱或者多鞍座，用容器中的最大力矩和每個鞍座處的彎矩和剪力計算。力矩和剪力可以用材料力學的方法確定，如果多鞍座，設計應考慮用其它方法解決。
4.15.4 立式容器的裙座支撐：設備重心可在裙座底板上方也可以在下方；有溫度梯度時可以考慮采用隔熱腔的結構。裙座厚度按4.3.10節的計算，也可以按第五章分析。
4.15.5 耳座和支腿：耳座可以用在臥式和立式容器上。1)局部應力的計算可按第五章分析，WRC107，WRC198-1/2，WRC353，WRC448，PD5500等其它標準。2)支撐點要靠近筒體來降低彎曲應力；3)附件可以用螺柱連接到殼體內/外部；4)支撐應遠離整體結構不連續處（如筒體和錐殼的連接處）和遠離A,B類焊縫；如果距離小于1.8sqrt（Rt）要進行應力分析。
4.16法蘭設計：同VIII-1的附錄2。注意不能用全平面法蘭；計算要考慮未腐蝕和腐蝕后兩種工況。
當法蘭的厚度t超過75 mm (3 in.)時，鐵素體鋼的法蘭應用正火或完全退火狀態的材料。當帶頸法蘭用板，棒等加工時要滿足一些要求詳見標準。

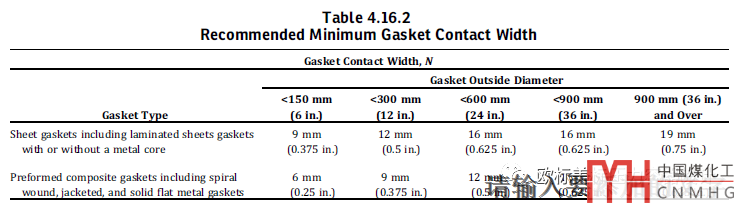

平墊和復合墊片最小寬度建議值見表4.16.2
4.16.2標準法蘭外部載荷的同2019版VIII-1的UG-44
4.18 管殼式換熱器設計：同VIII-1同UHX
4.19薄壁膨脹節同VIII-1的附錄26
4.20 厚壁膨脹節：同VIII-1的附錄5及UHX-17的規定。標記和報告：換熱器廠家或膨脹節廠家要有ASME U2證書。膨脹節數據報告中要注明：軸向位移及相關載荷工況；腐蝕前和腐蝕后的剛度；膨脹節已經按本規則制造。（注意膨脹節的檢測要求2019有修改，之前的文章發過了不再重復）
附錄4-D同VIII-1的附錄H:用戶要求設計考慮（帶蒸汽的空氣或粉塵空氣）內部爆燃的載荷條件。不適用于內部爆炸只適用于爆燃。壓力提高按標準提供的文獻計算。
