XRD精修的數據繪圖，總達不到精修軟件得到的圖像效果。你是不是也困擾著呢？

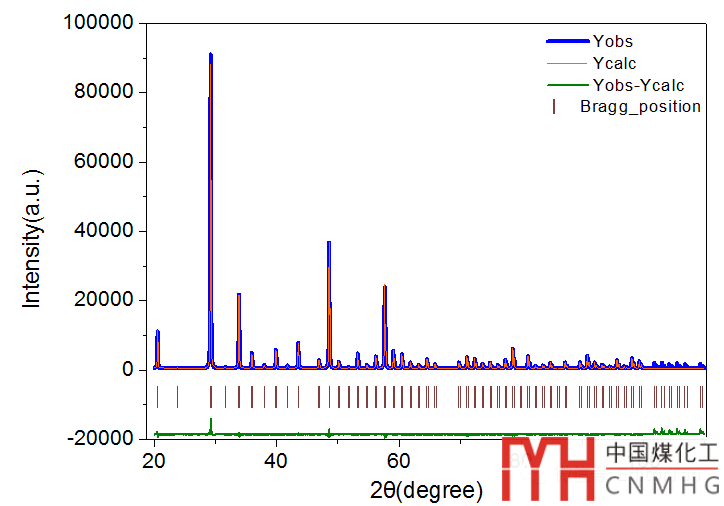

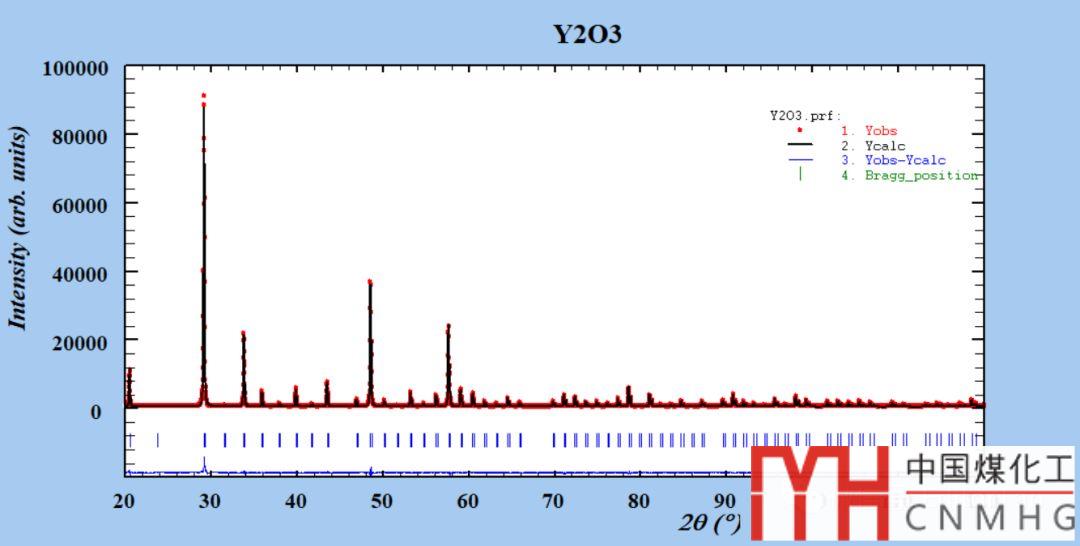

通常我們利用XRD精修軟件，得到類似于下圖的效果。

橫軸是我們熟知的XRD的2θ衍射角，縱軸是衍射強度，圖中有紅、黑兩條重合的曲線分別為實驗值（Yobs）、計算值（Ycalc）；藍色豎線是Blagg峰位置；靠近橫軸的藍線是偏差（Yobs-Ycalc）。

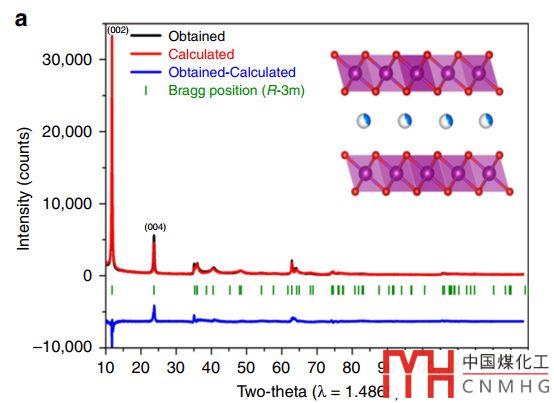

怎樣繪制像下面的文獻圖一樣的效果呢？

https://doi.org/10.1038/s41467-019-11195-9

本文的方法，譚編后續將設計一個JS小工具，實現1分鐘內搞定數據處理與模板繪圖。歡迎在文末留言，看看大家期待的人多不多，多的話，譚編盡快設計小工具。

對XRD實驗數據進行精修的軟件為FullProf軟件。長按下圖的二維碼，可以訪問FullProf官網下載。

下載的官方地址：

https://www.ill.eu/sites/fullprof/php/downloads.html

第一步：精修數據文件的預處理

FullProf軟件精修軟件導出的文件擴展名（后綴）為".xyn"，在導入到origin之前需要對xyn文件進行預處理，處理軟件為“EditPlus”（可以咨詢譚編）或者windows系統自帶的記事本軟件。

用記事本打開xyn文件后，Bragg位置數據列末尾有大量的占位零（00000000000），需要查找并替換為空，因?yàn)檫@些數據在Origin中會轉換為0，而這些占位數據是我們不需要的數據，必須將其刪除，否則在繪圖時會有“尾巴”的。另外，將第一行、第二行開頭的感嘆號“！”刪除，不刪，導入數據會錯位的。保存文件并關閉記事本。

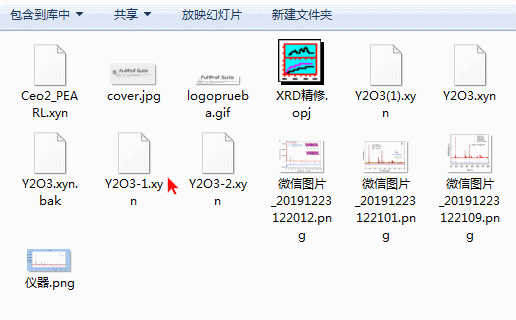

第二步：拖入xyn文件到Origin中

如上面的動圖所示步驟，將預處理后的xyn文件拖入到Origin軟件中，會彈出一個對話框，讓你選擇數據標題的行號、數據開始的行號，窗口下方有預覽的數據，可以對照找到相應的行號，填入頂部的這兩個行號即可。然后按下一步、下一步、完成，即可完成數據的導入。

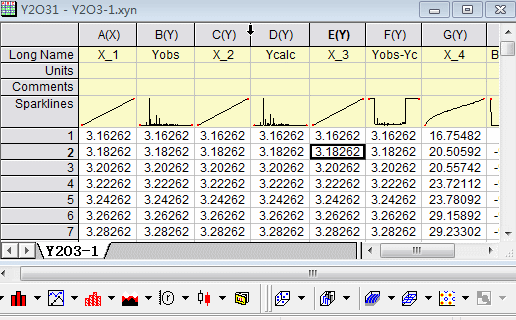

通過前述步驟得到的數據表，首先選擇幾個x列數據，右鍵set as X將其設置為x。

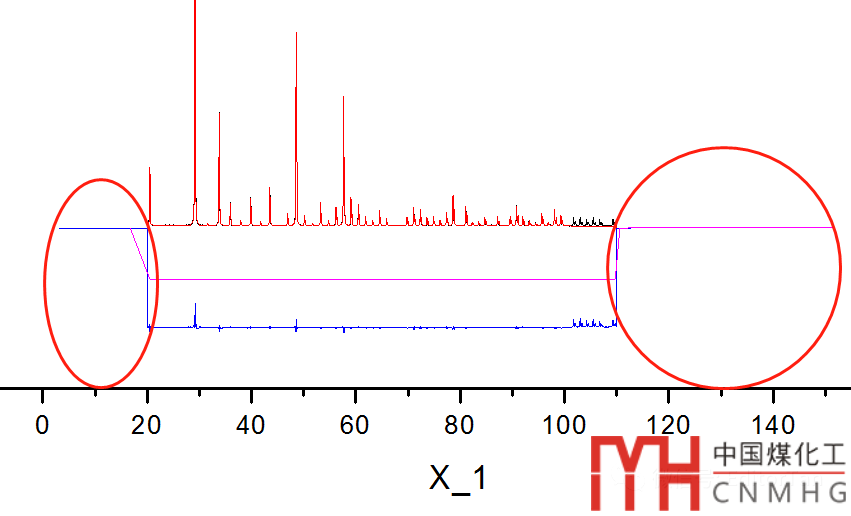

我們對它作圖，得到下面的效果，圓圈標記的地方是數據表中多余的數據，為什么會這樣呢？

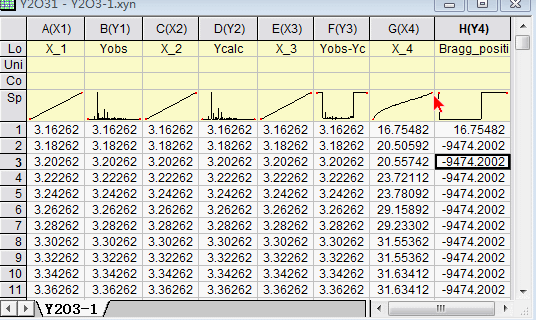

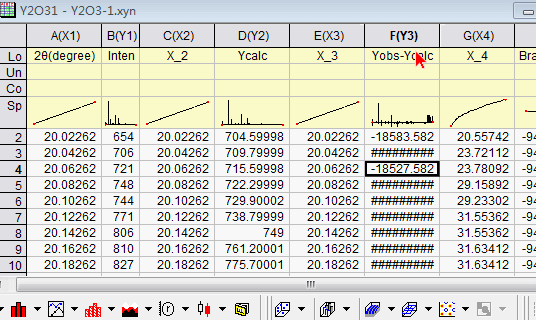

我們?yōu)g覽數據表發現F和H列預覽圖中出現“凹”型曲線，這也是因?yàn)榫捃浖a(chǎn)生的占位數據引起的。在Origin中對數據表中所有相同數據的占位數據，選中后刪除掉。

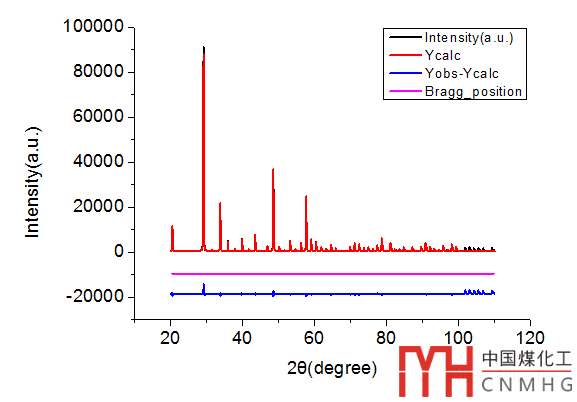

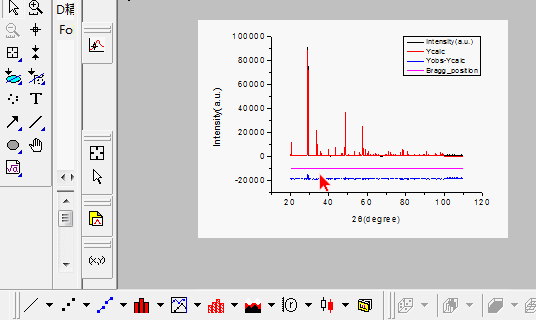

我們?cè)俅芜x中數據作圖，得到如下的效果

看到上圖的效果，我們離成功越來越近了！我們只需要將中間紫紅色那條線改為豎線就行了。

通過對上圖中解除Group群組，單獨對Blagg豎線進行設置，怎么設置，其他曲線也跟著改變。

這是為什么呢？這是所有曲線在同一個層中引起的，我們?nèi)绻枰獙?duì)Bragg設置與其他曲線不同線型的曲線，需要為Bragg豎線單獨設置一個層。

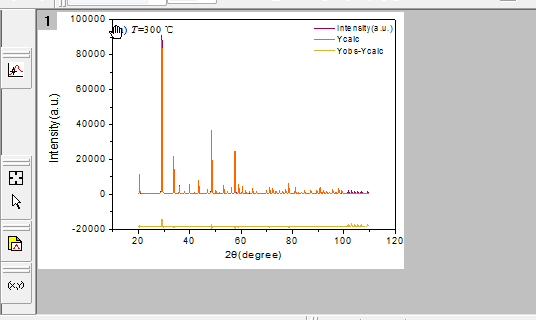

第一步：利用通用模板繪制前三條曲線

選中前三條曲線的6列數據，點擊模板，找到通用模板（若需要通用模板，文末有獲取方式），繪制出圖：

第二步：為Bragg新建一個圖層

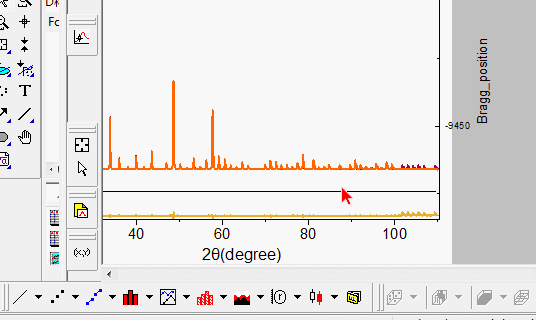

在圖層 1右邊右鍵選擇新建層new Layer選擇right-(linked x)，關聯X軸的。然后選中圖層 2 ，選擇bragg的XY兩列數據，將其拖入圖層2中，即可繪圖，此時Bragg是一條直線，采用放大鏡，調整Bragg直線在XRD和偏差之間的合適位置。

第三步：調整Bragg的垂線

雙擊Bragg直線，打開屬性對話框，點擊左下方的“Line”改為"Scatter"散點，然后將Symbol符號的size改為0，將Drop line設置為垂直線，確定即可。此時，圖中出現了柵線。但位置跟偏差曲線重疊，我們需要將圖層2，縱向壓縮一下，同時將其整體垂直向上移動一定距離，離開下方的偏差曲線。這里注意不要橫向壓縮和橫向移動，因?yàn)樗臋M軸要跟圖層1的橫軸要一致。

有時候，圖層2，不好調整，因?yàn)樗粓D層1擋住了，我們需要將圖層1隱藏起來，設置好圖層2后再將圖層2顯示出來。

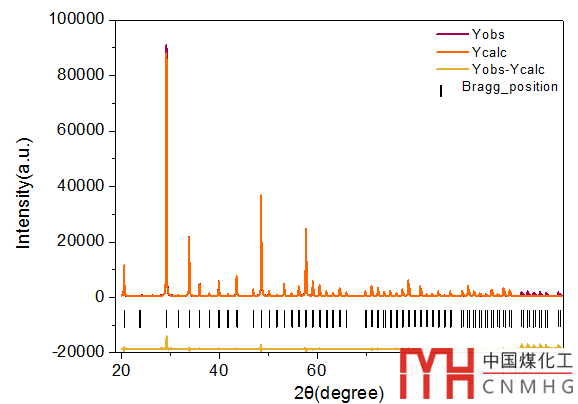

得到效果如下：

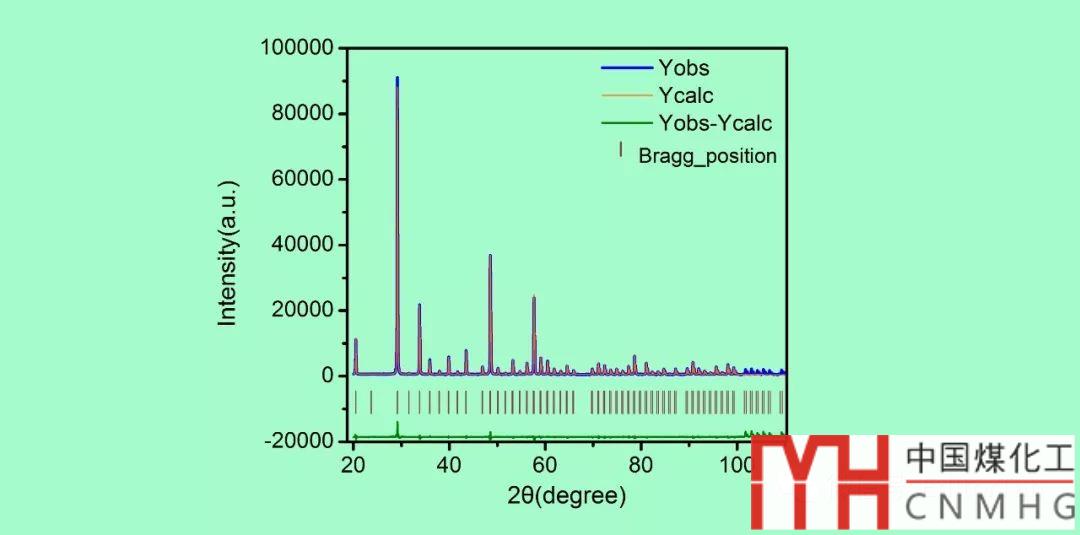

但是，Yobs和Ycalc是重疊的，我們需要將其中一條設置細線，另外一條設置為粗線（或帶符號），經過調整后，最終的效果如下：
