今天這篇文章，我們來介紹下SIMATIC ET200SP的串口通信模塊--CM PtP。

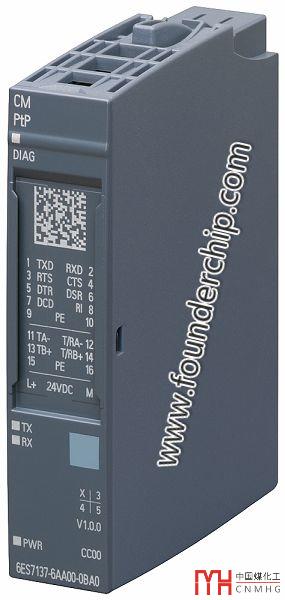

CM PtP模塊是SIMATIC ET200SP用于串口通信的模塊，它可用于RS232C接口、RS422接口或者RS485接口，支持的協議包括：ASCII協議、USS協議、3964（R）協議及Modbus（主站、從站）協議。CM PtP模塊的外觀如下圖：

CM PtP模塊的上端有一個診斷（DIAG）LED指示燈，當CM模塊剛上電時，LED燈為綠色閃爍；當CM模塊正常運行時，LED燈為綠色常亮；當CM模塊診斷到錯誤時，LED燈紅色閃爍；

在診斷（DIAG）指示燈的下面有TX和RX指示燈，當TX指示燈閃爍時，表示模塊正在發送（Transfer）數據；當RX指示燈閃爍時，表示模塊正在接收（Receive）數據；

位于模塊左下角的電源（PWR）指示燈用來指示模塊的供電情況，當24V電源正常，PWR綠色常亮；當供電出現故障，PWR燈熄滅；

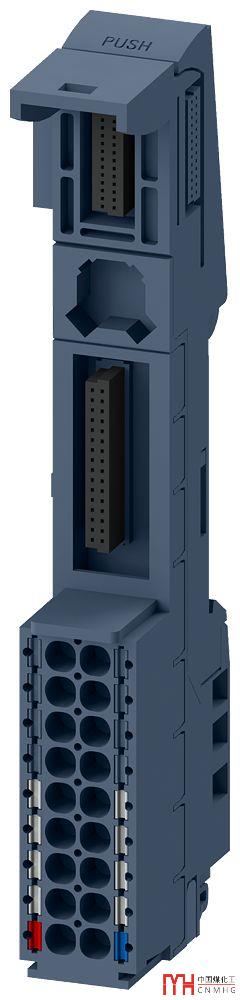

CM PtP模塊需要插接到ET200SP的基板（BaseUnit）上才能工作，比如：BU15-P16+A0+2B，如下圖：

該基板（BaseUnit）的接線端子的編號如下圖：

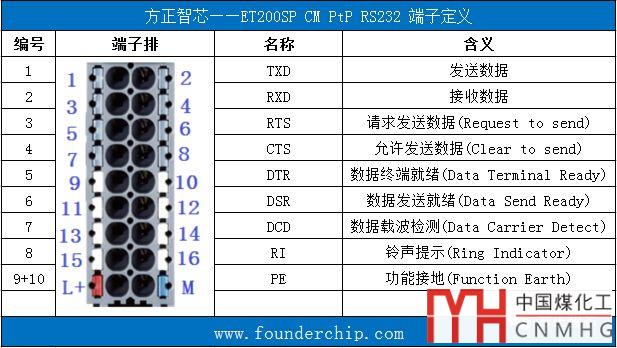

當CM PtP用于RS232C連接時，使用針1到針8，針9和針10接地。各針腳的定義如下：

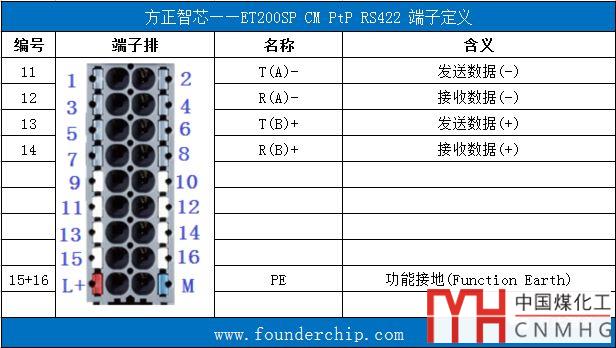

當CM PtP用于RS422連接時，使用針11到針14，各針腳的定義如下：

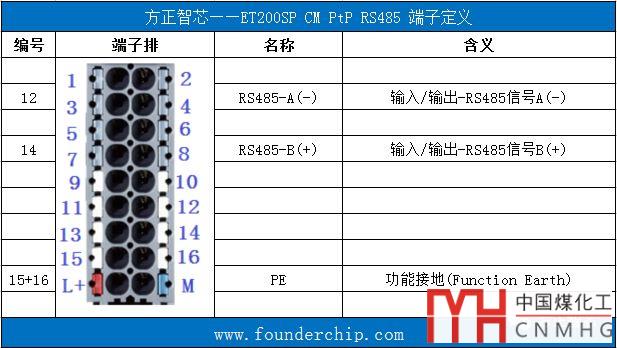

當CM PtP用于RS485連接時，使用針12和針14。針12為RS485的信號負（-），針14為RS485的信號正（+）。如下面的表格：
