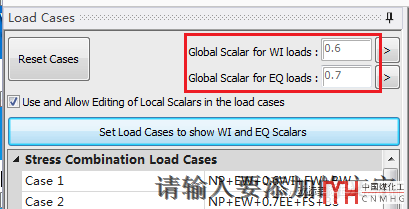

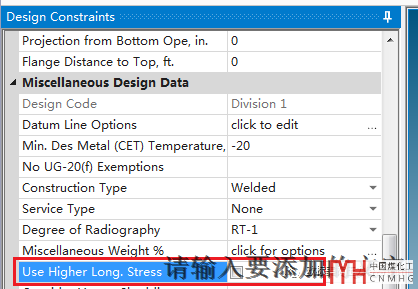

2020年1月1日之后簽的合同，已經要強制執行ASME Ⅷ-1-2019版的標準了。今天來關注一下UG部分和設計相關的幾處改變。1. UG-16和強制性附錄46：ASME Ⅷ-1篇可以直接使用ASME Ⅷ-2篇的計算規則。帶來的變化最直接最常用的就是在使用軟件時開孔補強超限不要在使用CODE CASE 2695了，要使用ASME Ⅷ-1的強制性附錄46.如果你注意看附錄46還會發現個隱藏的問題。記得在我講ASME Ⅷ-1設計培訓或PV使用注意事項的時候講過的，風載荷和地震載荷的系數降低和高應力的選擇問題。在附錄46已經明確風載荷和地震載荷使用折減系數就不允許使用高應力。

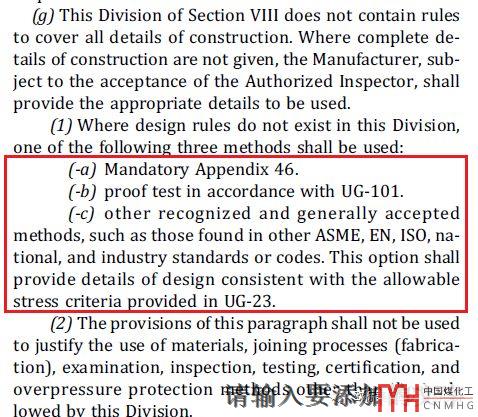

UG-16和附錄46標準內容截圖

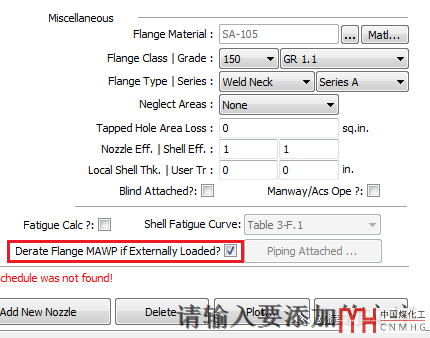

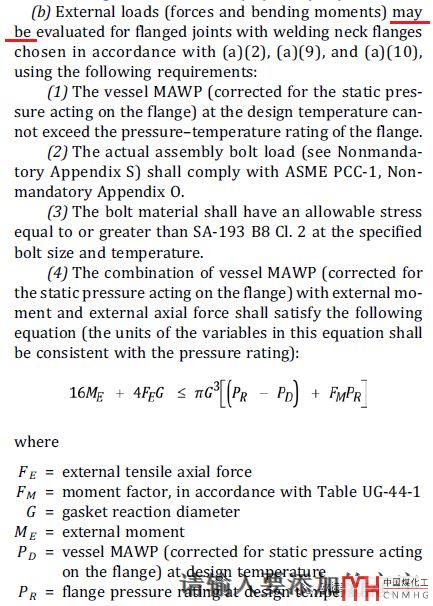

軟件截圖2.UG-44，直接引用了code case 2901的內容管口外載荷要等效成壓力。這個不是必須要執行的，但是目前各國外工程公司或業主公司也還沒更新他們自己的公司規定。所以目前我建議報價的時候先考慮，因為很多公司的管口載荷是和法蘭等級直接相關的。如果增加法蘭等級，管口載荷增大可能會導致殼體厚度增加。誰規定是否要執行呢一業主，二AI;可以先和你們家簽約的機構問清楚他們是什么想法，當然了正常的AI不會要求你一定考慮。
