本文整理自：劉忠萍,劉瑩,王睿,等. 管殼式換熱器滑道結構的討論[J].遼寧化工, 2012, 41(9).

U形管、浮頭式等換熱器在抽裝管束時，為避免折流板或支持板產生變形乃至損壞，并減小抽裝阻力，通常需要設置滑道，GB/T 151-2014的6.8.3也作了規定?；赖木唧w型式包括：板式、滾輪、圓鋼條等。

GB/T 151中的條文比較簡單，我們借助參考文獻來學習一下。

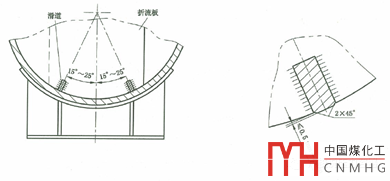

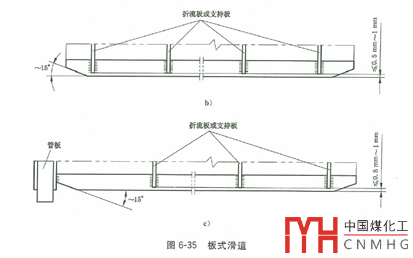

板式

板式滑道應用比較廣泛，結構設計簡單。滑板焊在折流板或支持板的槽內，在直徑方向高出折流板0.5~1mm，并與管束成為一個整體?；宓某叽缈筛鶕?jù)換熱器的直徑，長度和管束質量確定。

滑板兩端各開一斜邊，角度在15°左右。開此斜邊的目的在于推入管束和抽裝管束時方便管束的進出。滑板可只與折流板或支持板焊接，也可將一端與管板焊接牢固?；蹇梢允前宀?，型鋼或角鋼均可，當管板的布管較滿，相對的折流板或支持板的滑板槽較小時，也可選用圓鋼，一般圓鋼的滑道在折流板或支持板的直徑方向上超出折流板或支持板2 mm，以便充分起到作用。

滾輪

在管束重量大的情況下，如果采用滑板型滑道就有可能造成管束抽裝困難，這時選擇滾輪結構就比較合理。GB/T 151中要求：滾輪數量是根據管束質量和滾輪間夾角的大小來確定，但一個管束至少為兩對滾輪，通常二個滾輪之間的夾角不大于50°，滾輪固定在折流板或支持板上，滾輪中軸一般可選用不銹鋼，防止?jié)L輪生銹不能轉動，阻礙管束的抽裝。

滾輪結構最大的缺點就是加工制造復雜，精度較高，減少了布管數量，同時，由于中軸為防止生銹而多選用不銹鋼材料，這會增加材料的成本。滾輪結構的優點在于，結構中的中軸與殼體之間的摩擦為滾動摩擦，小于滑板結構中的滑板與殼體之間的滑動摩擦，在管束抽裝時使其更易推進和抽出。

目前，滾輪結構在國內換熱設備中應用較少，國外設備應用十分廣泛，在設備操做工況允許的情況下，并綜合考慮優化設計與設備安全可靠運行，應適當?shù)倪x用滾輪結構。

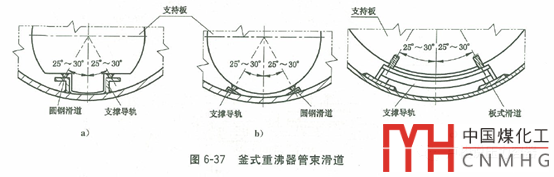

滑條（用于釜式重沸器）

滑條結構由支承導軌和滑道組成。滑道可是圓鋼或扁鋼。圓鋼滑道焊于折流板或支持板邊緣，扁鋼滑道焊在折流板或支持板槽內。

支承導軌結構大大減小了滑道與殼體間的摩擦，對殼體和折流板或支持板起到了有效的保護作用。例如，釜式重沸器等管束管板處法蘭直徑與釜式殼體直徑不同，在釜體部分設置支承導軌，保持管束的同軸度，方便管束的抽裝。

支承導軌有水平，傾斜和弧形3種結構。

支承導軌水平設置時，保證了管束與設備法蘭的同軸度，同時限制了管束裝入殼體時橫向的自由度，即限定橫向位置。支承導軌的水平面作為管束滑道移動的工作面。支承導軌的垂直側面作為管束的限位工作面，且控制了高度、對稱度、寬度和垂直度允差。該垂直側面隨著釜式設備直徑過渡且又要保證支承導軌的高度一定，所以垂直側面的高度是變化的。

支承導軌傾斜布置的缺點，如在釜式換熱器中，導軌的二個面的尺寸是隨設備直徑變化而變化的，與設備垂直的支撐邊經常由于布管較滿時長度很短，選擇角鋼或扁鋼不好切割，造成加工困難。如果采用圓鋼，對于管束重量較大時，起不到有效的作用，不利于管束的對中。

支承導軌是弧形結構時，減少了布管面積，對弧形板的加工精度要求高，不能夠有效的節約材料，目前，此種結構應用較少。

在設計中應當充分考慮實際應用，往往可以采用復合結構，如在重量及設備直徑很大的釜式設備中，也可以考慮滾輪結構與滑條結構的結合使用，在滑條結構的支承軌導上用滾輪結構取代滑條結構，更能有效的對管束的抽裝起到作用。所以在設計中應當靈活運用。
