因為dwg 格式需要 AutoCAD 、浩辰CAD等同類的CAD軟件才能打開，而且還涉及到版本的問題，如果沒有高于文件版本的CAD，就打不開這些圖紙。而且還涉及缺字體，打印樣式表等導致的顯示和打印等相關問題，除此以外，現在一些專業軟件，如天正建筑早期版本使用了自定義對象但未提供代理圖形，用純CAD打開會有很多圖形無法顯示。如果對方只需要審閱、查看、打印圖紙，我們經常會將DWG圖紙轉換成PDF文件。PDF擁有體積小、所見即所得（打印也是如此）、查看方便（矢量）等優勢。不會受字體、打印樣式、軟件、移動設備限制，如果可能還能打開/關閉圖層，批注。

這種需求非常多，信息里經常有人問相關問題，而CAD也提供了越來越多與PDF相關的功能，例如2007版增加了PDF虛擬打印驅動、到2011版可以直接輸出PDF、并且高版本還可以將PDF插入作為參考底圖等，再到了2017、2018版還能反向?qū)DF輸入到CAD中，下面就簡單介紹一下相關的功能。

一、打印輸出PDF

從AUTOCAD 2007開始內置了PDF的虛擬打印驅動：DWG TO PDF，如果你用更老的CAD版本，可以借用其他的CAD虛擬打印驅動，比如ACROBAT的PDF打印驅動。

通過打印輸出PDF的操作很簡單，就跟常規的打印操作一樣，下面簡單介紹一下。

打開圖紙，單擊打印按鈕，打開打印對話框，在打印設備列表中選擇DWG TO PDF 或其他PDF的虛擬打印驅動，如圖所示。

在CAD高版本中除了DWG TO PDF驅動外，還有多種針對不同需求的PDF打印驅動，這些PDF驅動只是預設的分辨率和尺寸不同，如果感興趣你可以看看這些驅動的區別。

紙張大小、打印范圍、比例、打印樣式表的設置與普通打印機的操作完全一致。

每日一貼——CAD打印的基本操作和重要的注意事項

只是再一些特殊的情況下我們需要單擊“特性”按鈕去定制PDF打印的一些特性，如圖所示。

在PDF的自定義特性中，有兩個參數比較重要：

一是分辨率，這個分辨率分為兩種，一種是矢量圖形的數據，還有一種是光柵圖像的分辨率。

另一個是字體處理參數，如果圖紙中使用了操作系統的字體，轉換PDF時會保留字體，在PDF文章中可以編輯這些文字。但如果使用的是CAD內部的SHX字體或在CAD里修改了寬高比的操作系統文字，輸出PDF時只能將這些字體轉換為幾何圖形。

由于有些圖紙文字樣式里字體設置不支持中文，但多行文字顯示成了宋體，這種情況在轉換的時候可能出問題，文字可能會消失。遇到這種情況解決辦法有兩種：

一是將文字樣式修改成正確的字體；

二就是在自定義特性對話框中取消勾選“捕獲圖形中使用的字體“后勾選”將所有文字轉換成幾何圖形“

為什么CAD圖輸出成PDF預覽時正常，但打印后很多文字都消失了？

---提示：下面是廣告！---

二、直接輸出PDF

AUTOCAD 2007版還沒有直接輸出PDF的功能，據說是從2011版開始有的這個功能。直接輸出PDF比打印PDF更加簡單，直接在菜單中點輸出PDF，就可以將DWG轉換成PDF，如下圖所示。

輸出PDF的很多選項還是與打印相關的，只是將打印的頁面設置直接用一個選項表示了。低版本可設置的選項較少，估計用戶對直接輸出PDF后效果不滿意，因此后期版本又增加了一些選項，到了2017版，基本跟打印的選項差不多了。

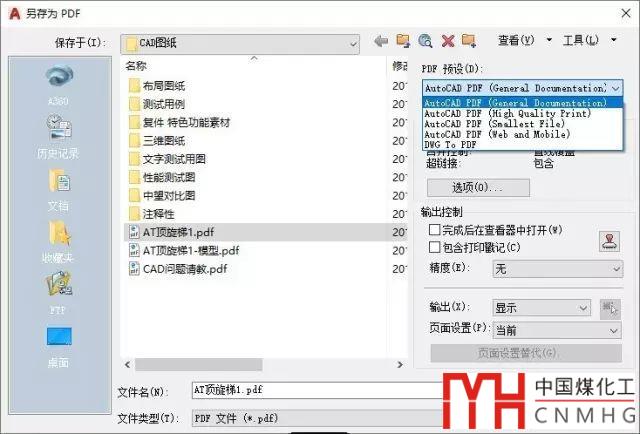

打開2017版的輸出PDF的功能，可以看到對話框右上方的下拉框中可以選擇輸出PDF的驅動，如圖所示。

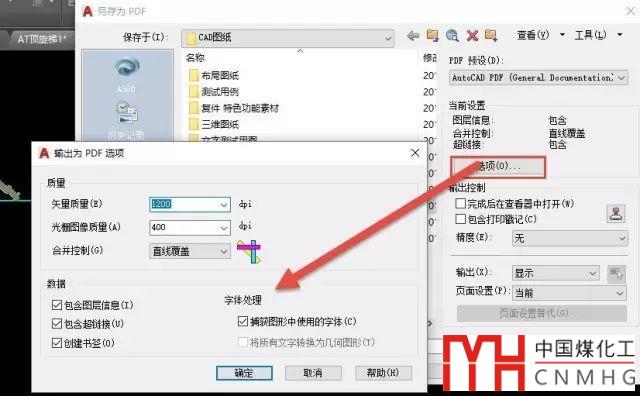

單擊“選項”按鈕，就是打印是PDF驅動的自定義特性對話框，如圖所示。

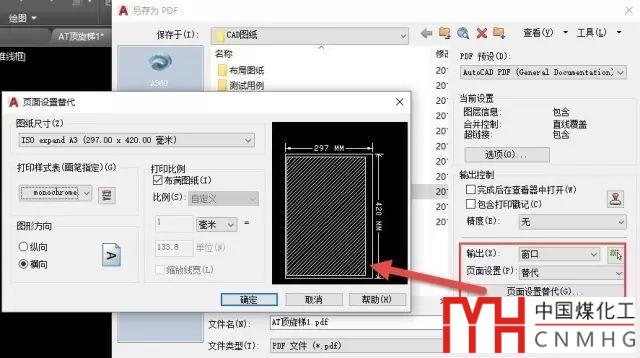

在下面也可以設置“輸出”范圍為“顯示”、“范圍”或“窗口”，默認使用當前的頁面設置，也可以選擇“替代”，指定替代的頁面設置，在頁面替代設置中，可以重新選擇圖紙尺寸、打印樣式表，設置比例和方向，如圖所示。

其實輸出PDF跟打印PDF沒什么區別，只是將選項簡化了。

三、發布（PUBLISH）

總有人問CAD能不能實現批量打印的功能，我會回答：可以，但你必須事先設置好布局和頁面設置，每個布局只能放一個圖框，這樣你就可以用發布功能來進行批量打印。

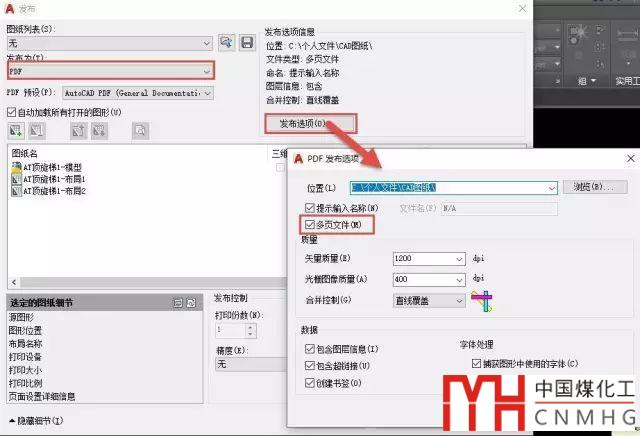

當然也能批量打印PDF，還能輸出成多頁的PDF，如圖所示。

再次強調一下：想要用發布的功能，必須規范地使用布局，并預先保存好每個布局的頁面設置，否則沒有辦法成功地使用這個功能。

CAD的發布（publish）,最簡單的批量打印功能

四、PDF參考底圖

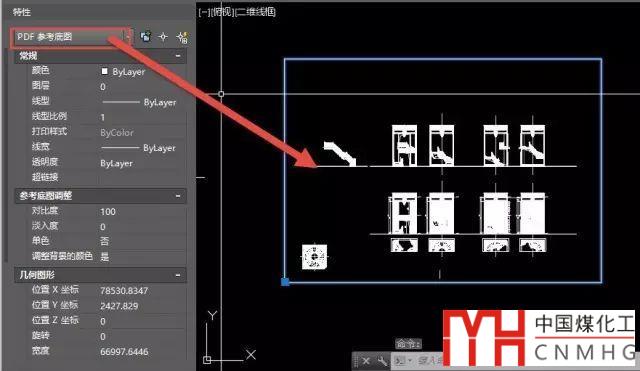

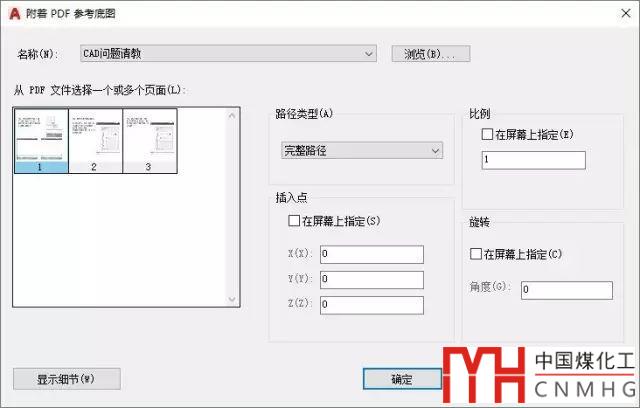

國外有不少單位會在PDF圖紙的基礎上進行一些批注或繪制一些新的圖形，因此到了CAD高版本就提供了PDF參考底圖的功能，可以將別人發過來的PDF文件附著（ATTACH）到DWG圖中作為底圖或參考。

PDF參考底圖對PDF數據是矢量的或光柵的并沒有嚴格要求，不過要捕捉PDF底圖上的特征點，如端點，PDF必須是矢量的數據只是矢量的PDF。

五、輸入PDF

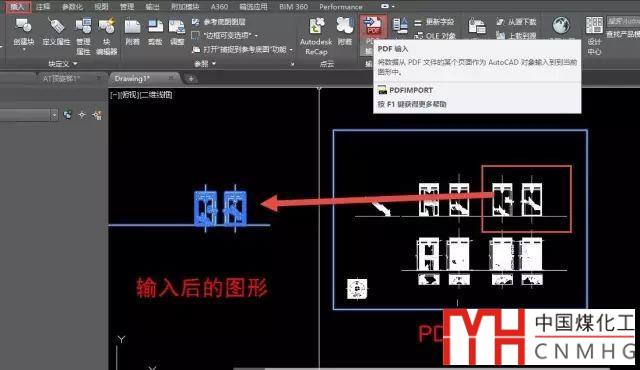

有不少人問能不能把PDF圖轉回DWG文件，AUTOCAD之前的版本并沒有提供這樣的工具，因為大多數用戶輸出成PDF就是不希望被人編輯再利用。但網上很早就有了進行這種轉換的工具，大家搜PDF2DWG或PDF2DXF應該能找到這類工具。估計是這類需求越來越多，因此在AUTOCAD 2017、2018開始提供了輸入PDF的功能：PDFIMPORT。

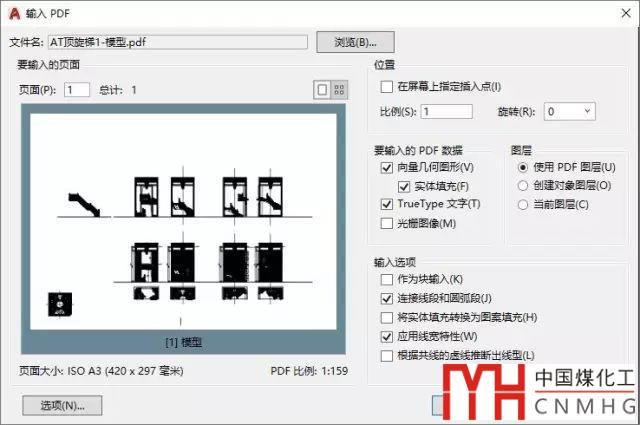

執行輸入PDF命令后，可以選擇圖中已插入的參考底圖的部分區域或全部進行轉換，也可以直接回車選擇一個新的PDF文件進行輸入。

要想PDF能轉換回DWG，必須保證PDF是矢量數據，比如是從CAD中打印或輸出的PDF文件，如果是光柵圖像類的PDF，CAD的PDF輸入功能或網上這類工具也是無法轉換的。

CAD軟件早期版本沒有提供輸出PDF的工具，到現在提供了各種輸出和輸入PDF的功能，說明PDF用得越來越多。

每種功能都介紹得比較簡單，如果有什么問題，請大家留言。
