為什么CAD圖形的線型從一張圖復制到另一張圖會變？
有網友在群里問了這樣的問題，為什么線型從一張圖紙復制到另一張圖紙后為什么比例不一樣了，還不是兩張圖紙的全局比例的不一樣，后來圖紙發過來看了一下，才知道問題所在。
其實兩張圖紙之間相互復制帶線型的圖形發現變化的情況不少，之前的文章中也陸續講過一些，這里再總結一下，希望對大家有幫助。
一、兩張圖紙的全局線型比例不同
圖形最終顯示的線型比例是圖形自身的線型比例乘以全局線型比例（LTSCALE），當復制圖紙的時候只能帶上自己的線型比例，如果兩張圖紙的全局線型比例不同的話，復制后線型比例就會變化。
CAD的線型有什么作用？CAD線型如何加載？
為什么有時虛線顯示為實線？線型比例應該怎么設置？

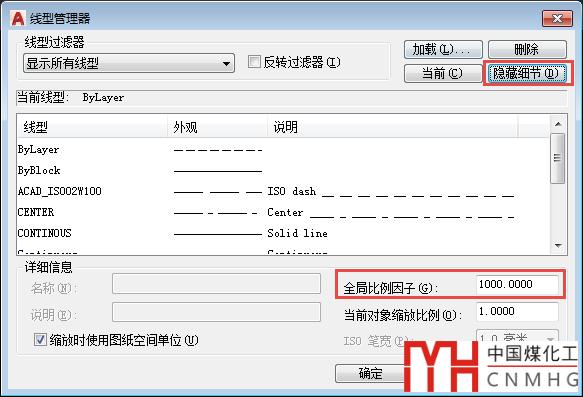

如果出現這個問題首先輸入LTSCALE回車，看比例是否相同，也可以輸入LT回車打開現象資源管理器檢查全局比例因子。
注意：打開對話框，必須點“顯示細節”，才能看到下面這些參數。
解決辦法：
如果檢查后發現兩張圖的全局線型比例不同，如何處理還要看兩張圖紙的狀況，如果目標圖紙中還有其他虛線且比例已經調整正常，就只能單獨調整這個圖形的比例了。如果修改全局線型比例不影響目標圖紙的話，那就將全局線型比例改成跟原圖一樣就好了。
--下面是廣告，不是本文圖片--
線型一旦加載到圖紙中后，線型定義就會保存到圖紙中，如果兩張圖紙中都加載過同名的線型，但兩個線型的定義不同的話，從一張圖紙復制到另外一張圖中也會發生變化，不僅線型比例可能會變，線型甚至都會變。

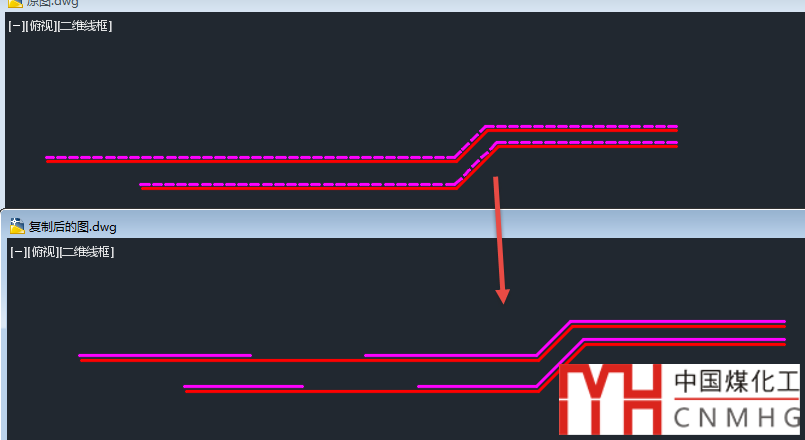

今天網友的問題應該屬于這個問題，而之所以兩張圖紙中線型同名但定義不同的原因大家容易忽略的，并不是說他有意加載了兩個不同的線型，而是以為兩張圖紙使用了不同的樣板。
大家要注意：
CAD提供的樣板文件是分公制和英制的，acad.dwt是英制的，acadiso.dwt是公制的，兩者是有很大的區別的。
兩者最主要的區別是MEASUREMENT的設置一個是0，一個是1，此外默認的標注樣式等也略有所不同。

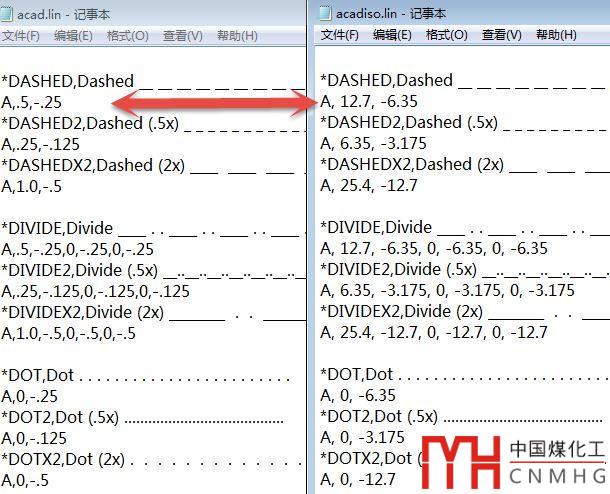

MEASUREMENT設置不同帶來的后果是加載的線型和填充也是不一樣的，設置為0時加載英制的線型和填充文件（acad.lin和acad.pat），設置為1時加載的是公制的線型和填充文件（acad.pat和acadiso.pat），兩種線型和填充文件中的同名的線型和填充定義基本相同，但單元長度一個是按按英寸寫的，一個是按毫米寫的，感興趣的可以自己對比一下，如下圖所示。
英寸線型的單元長度的數值更小，單個線型會更短。
網友的原圖就是用了英制的線型，而目標圖紙則是公制的線型，單元長度大了25.4倍，所以單元顯得很少。而之所以遇到這個問題是因為目標圖紙在復制之前應該已經加載過公制的DASHED線型，如果之前圖紙中沒有加載過這個線型，復制過來看上效果應該也是一樣的。

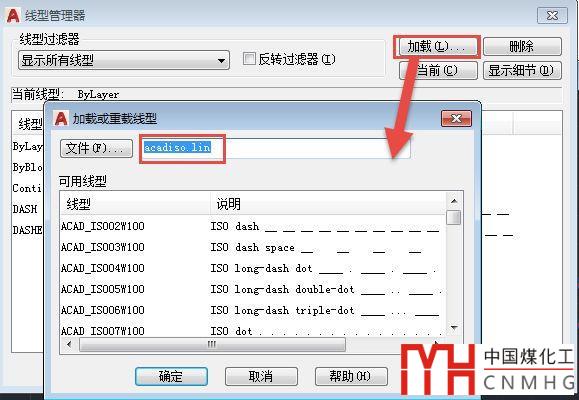

而大家可以試一下將MEASUREMENT分別設置成0或1后加載線型，調用的是什么文件，如下圖所示。
解決辦法：
將兩張圖紙的線型定義變成一致的，然后再復制粘貼。

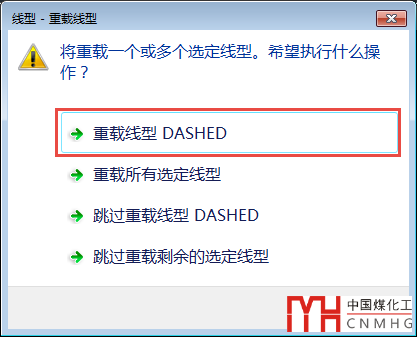

先確認那張圖紙有問題，如果兩張圖紙制式是相同的，就直接在有問題的圖紙上重新加載一遍線型，在出現提示時選擇重載選定線型或所有線型，如下圖所示。
如果是圖紙的制式設置錯誤了，需要先將MEASUREMENT設置成正確的值，公制應該設置為1，然后再重載線型。
重載線型后可能會導致圖中已有圖形的線型發生變化，但這樣可以保證此圖與其他圖紙保持一致，避免再出現復制粘貼后變的問題，后面新加載的線型也不會出問題。
--下面是廣告，不是本文圖片--
有些線型定義中會帶有文字或符號，線型定義中或者直接指定字體（形文件）或者指定文字樣式。
如果直接指定字體文件，在同一個CAD下兩張圖紙間復制不會有問題；但如果在兩個不同版本CAD之前復制粘貼，加入同名字體的中相同的字符或形的定義不同才會出問題。

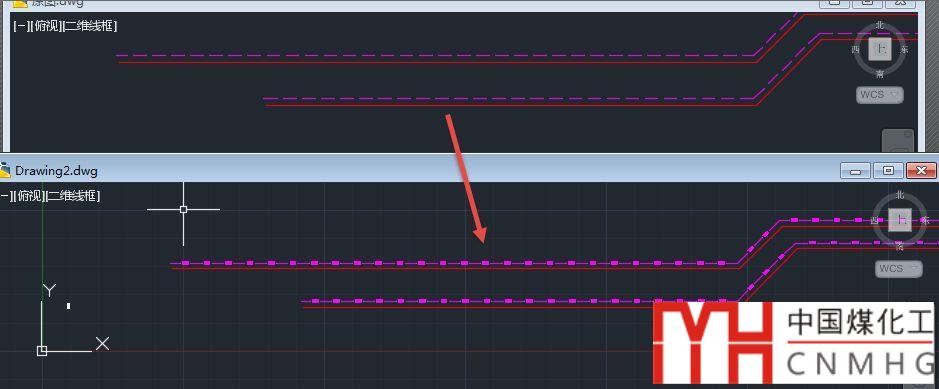

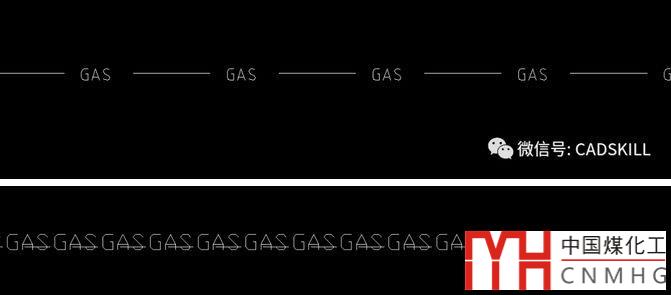

如果指定的是文字樣式，這些線型通常會使用默認的文字樣式STANDARD，如果兩張圖紙的文字樣式指定的字體或高度等參數不同，復制粘貼都會導致變化，如下圖所示。
前幾天好有網友遇到類似的問題，在一張圖紙中線型的字符在中間，另一張圖中就偏了，也是文字樣式設置的問題。
之前文章中已經有詳細介紹，可以看下面的文章。
為什么相同的CAD線型在兩張圖紙中效果不同？
解決辦法:
將兩張圖紙中線型使用的文字樣式改成相同設置。
小結：
最后總結一下，兩張圖紙復制粘貼后線型發生變化就是兩張圖紙中跟線型相關的數據不同，包括全局線型比例LTSCALE、線型定義（MEASUREMENT會導致加載的線型定義不同）、線型定義中使用到的文字樣式或字體，如果遇到類似問題，依次檢查這基點就可以了。
遇到線型問題的人還真不少，之前已經發過了很多文章，遇到類似問題，可以點開文章頂部“線型”分類索引去查找相關文章。
