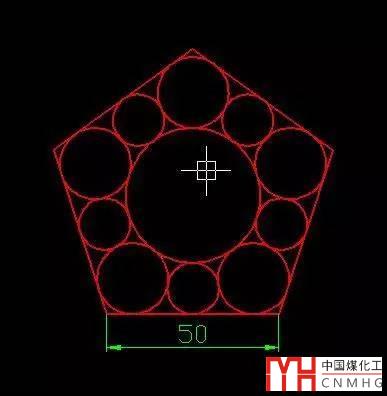

這張圖顯然又是一道幾何題，而不是一道繪圖練習題，剛拿到這張圖我也不知道從何下手?？戳司W(wǎng)上的視頻，我是畫出來了，研究了一下，但如果再給我一張類似的 圖我估計還是不知道怎么畫。所以大家看到這張圖如果不知道怎么畫完全不必在意，我們?cè)诳匆曨l中重點關注的也是繪圖的思路和一些命令的操作技巧。
下面來看看視頻。

視頻中需要記住的操作是倒圓角，圓角半徑默認是0時，我們可以利用圓角來代替延伸和修剪，可以快速將兩條不相交或交叉的線連接起來，視頻中用了兩次，一次是延伸的效果，一次是修剪的效果，這個操作技巧是繪圖中非常有用的。
除此以外，圖中的三點（高版本直接用相切相切相切）、兩點畫圓，主要是捕捉方式的設置。

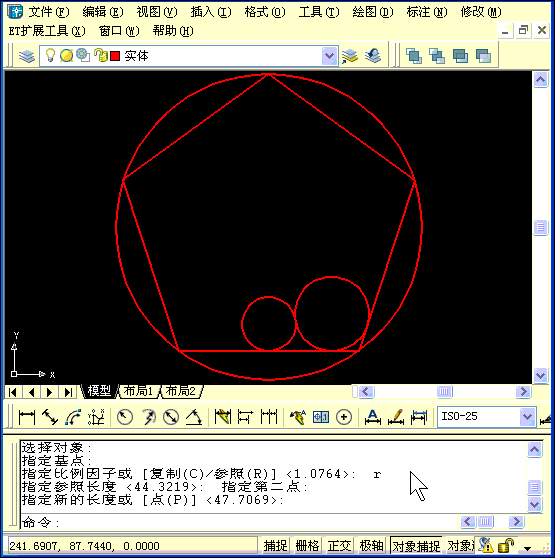

視頻中兩次用到了縮放SC的參照R選項，之前練習中已經多次提到，如果有不明白的，可以自己下去多試試，或看看CAD小苗新浪博客中的介紹文章。
視頻中先畫多邊形的外接圓就是為了畫輔助圓時能獲取多邊形的中心點，在浩辰CAD這些國產軟件中直接可以捕捉到多邊形的中心點，外面的輔助圓倒可以省略了。

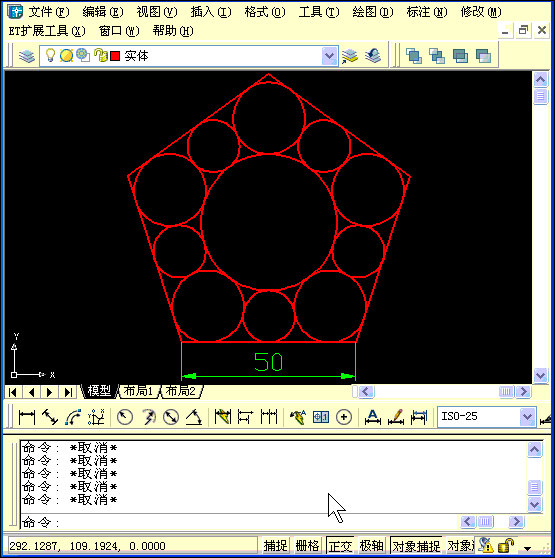

從繪圖操作上這張圖沒什么難點，就是這個繪圖思路不太好理解，為什么畫幾個圓，畫出公切線，連上圓心，縮放幾次，圓就滿足要求了？說實話，這個幾何問題我也給大家講不清楚，我將繪制的輔助圓和最終圓的公切線、圓心連接了一下，可以看到這些線都是平行的，如下圖所示。

如果哪位能將幾何原理給我們講清楚，請留言。

后續操作就簡單了，看看視頻就行了。
