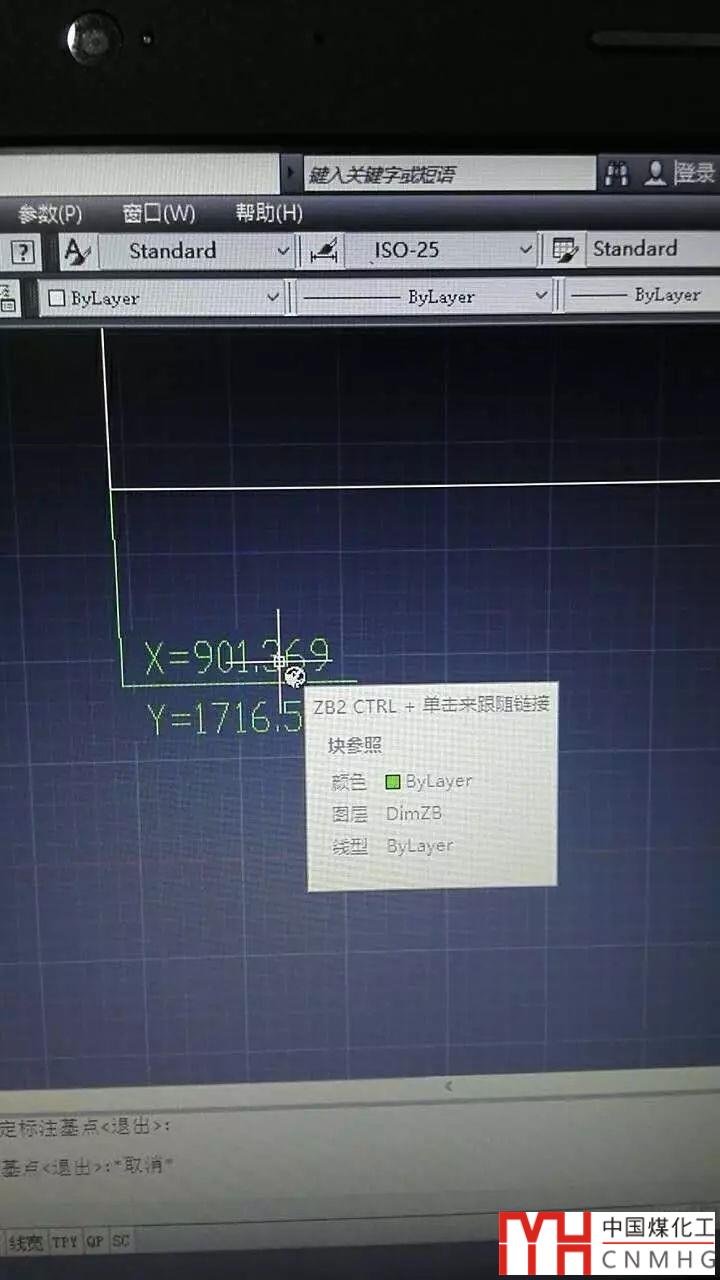

前幾天有一位網友發過來這樣一張截圖，說選中圖形后十字光標會有一個圓形的圖標，如下圖所示。

當時我看到提示后想到圖形可能添加超鏈接，但我當時用筆記本的2017版試了一下，圖標不一樣，我就沒有直接回答他。他用的是AUTOCAD 2012版，等他把圖紙發過來，我用AUTOCAD 2011看了一下，果然是添加了超鏈接。

一、什么是超鏈接呢？

當我們查看一個WORD文檔的時候，有時會看到一些帶下劃線的藍色文字，光標停留在上面的時候會出現與上面截圖類似的提示，如圖所示。

按住CTRL鍵單擊上面的文字就可以打開相應的網頁，在網頁中這類的鏈接就更多了。

這種將當前文字或圖形跟網頁、內容鏈接的形式就是超鏈接。CAD中很早就有了超鏈接的功能，在CAD中將圖形鏈接到網頁、圖紙文件或圖紙的某個視圖等。

二、CAD中如何添加超鏈接

添加超鏈接的操作很簡單，關鍵是你添加超鏈接的目的是什么？比如我們可以將一個圖紙目錄中的圖紙名鏈接到對應的圖紙，我們可以將公司的名稱或LOGO鏈接到公司的網址，如果你有類似的需要就可以研究一下超鏈接。

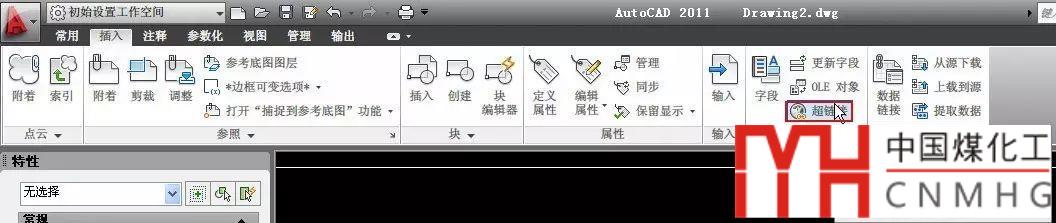

1、在菜單中選擇：插入>超鏈接，或者在命令面板中單擊：插入>超鏈接，如圖所示。

看命令提示可以知道超鏈接的命令是HYPERLINK，快捷鍵是CTRL+K，以后就可以直接用快捷鍵了。

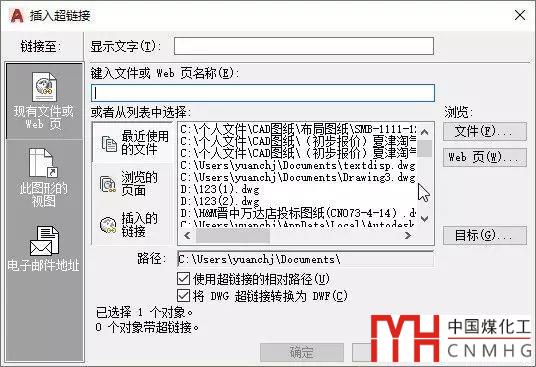

2、選擇要添加超鏈接的圖形，會彈出超鏈接的對話框，如下圖所示。

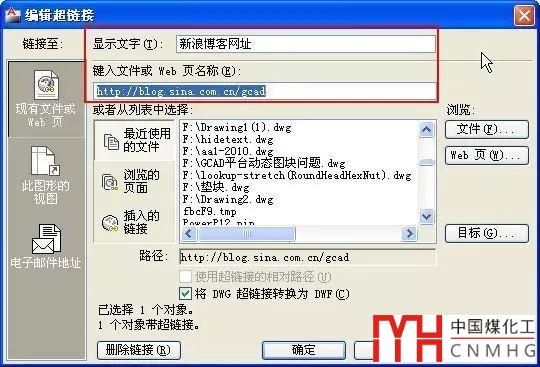

這個對話框看上去好復雜，左側有一個鏈接至列表，中部由從列表中選擇的列表，右側有瀏覽的列表，其實他們的作用是類似的，只是看你方便使用哪一種模式，還可以直接在“鍵入文件或WEB頁名稱”的文本框中輸入圖紙文件名或網址，上面的顯示文字可以直接用網頁或文件名，也可以設置成自己需要的名字，如下圖所示。

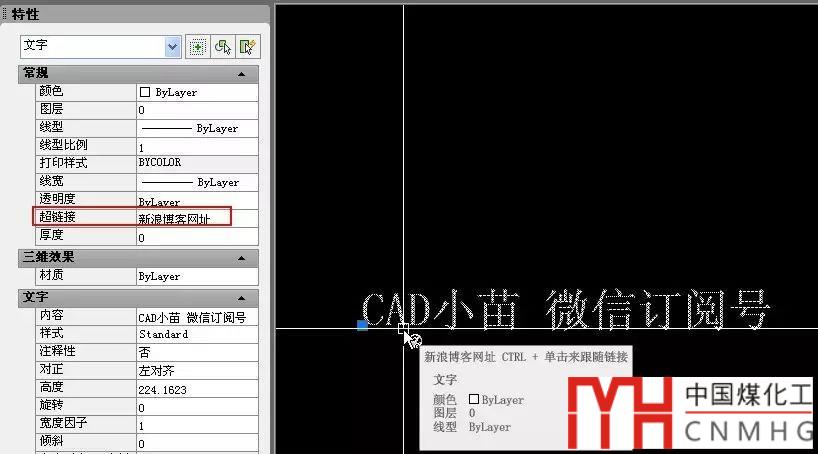

3、單擊確定按鈕就可以完成超鏈接的添加。添加超鏈接的圖形在圖中看不到任何區別，但光標停留在圖形上，就會顯示超鏈接的圖標，同時會顯示我們設置的“顯示文字”，在特性面板中我們看到的也是“顯示文字”，如下圖所示。

按CTRL單擊此圖形，就可以打開鏈接的網頁、文件或視圖。

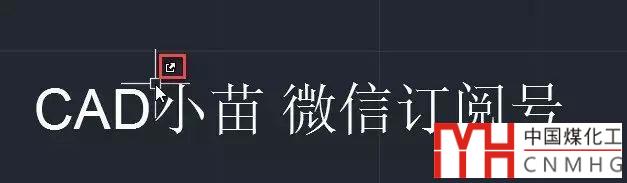

在CAD高版本超鏈接的圖標不同，比如AUTOCAD 2017的圖標顯示的是一個方框加一個箭頭，如下圖所示。

至于如何鏈接DWG圖紙或其他文件，如何鏈接模型或布局，大家可以挨個按鈕點開試試，這里就不再詳細介紹了。

三、刪除超鏈接

知道如何添加超鏈接，刪除就簡單了。選中對象，按CTRL+K打開超鏈接對話框，單擊底部的“刪除鏈接”按鈕就可以將超鏈接刪除了?？梢砸淮芜x中多個對象，刪除這些對象上的全部超鏈接。

上面簡單介紹了添加和刪除超鏈接的操作，添加了超鏈接后如果希望超鏈接有效，必須保證鏈接的文件、視圖、網頁能正常打開，比如那位朋友發過來的圖紙，超鏈接只有簡單的幾個文字：ZB1、ZB2等，我也不清楚鏈接的是什么？按CTRL單擊圖形就會彈出找不到超鏈接的提示，他如果看到這篇文章到可以試試這個超鏈接到底鏈接的是什么？感覺他的超鏈接像是某個坐標標注的插件或工具軟件自動加的，不知道有沒有實際的用處，如果沒有用，可以將這些超鏈接全部刪除，不過即使保留的話也不會對圖形的編輯、打印產生太大影響。

在大部分圖紙中也沒有必要使用超鏈接，估計不少人沒有用過超鏈接，大家可以想想能哪些應用。

以上技巧適用于AUTOCAD和浩辰CAD等類似的CAD軟件。
