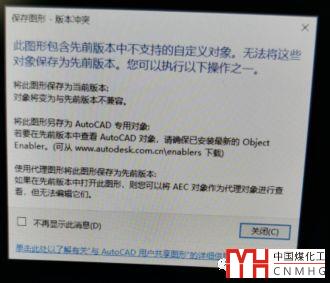

今天有網友在群里問了這樣的問題，在保存低版本圖紙的時候彈出了一個版本沖突對話框導致無法保存，如下圖所示。

已經有好幾個網友問過這個問題，其實之前有網友問過類似的問題，就是在復制粘貼圖紙或將綁定外部參照時候會出現這樣的提示：此應用程序檢測到此操作中涉及了多個版本的AEC對象。此操作不允許使用新的AEC對象，如下圖所示。

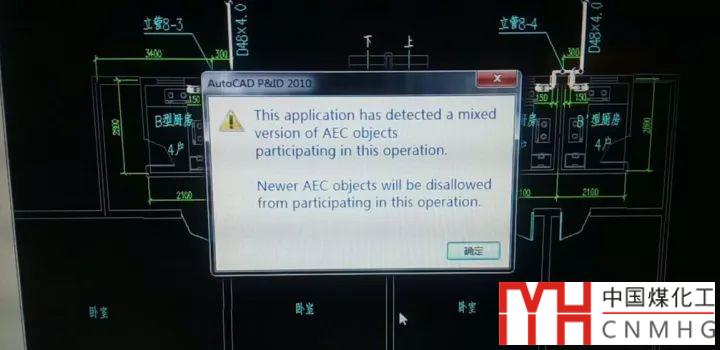

還有網友發過來英文版的提示。

這兩種情況的原因類似，都是因為AEC對象導致無法保存低版本或無法復制粘貼，AEC對象是什么呢？

AEC對象是指AutoCAD Architecture 及 AutoCAD MEP 或AutoCAD Land Desktop、AutoCAD Civil 3D 等產品中特殊的參數化對象，類似于天正、浩辰建筑等軟件生成的墻體等自定義對象。這些對象其實與AUTOCAD的圓等基本對象類似，但需要有相關程序，也叫解釋器才能正常顯示、編輯，用普通版本的 AutoCAD無法處理它們。

出現這種問題的原因就是用高版本AUTOCAD或上述各種AEC版本保存的過低版本如2004版的DWG文件，因為低版本的DWG文件中沒有這些對象的定義，必須進行轉換；又或者將他們保存為了較低的版本，比如2010版DWG，然后在AUTOCAD 2010中打開進行復制粘貼或外部參照綁定，因為低版本沒有支持這些高版本AEC對象的解釋器，當復制粘貼圖形時或進行一些操作時就會出現這個提示。

解決辦法有很多種，主要看你有什么軟件：

• 用高版本的AUTOCAD使用EXPORTTOAUTOCAD 或 AECTOACAD) 重新保存文件。

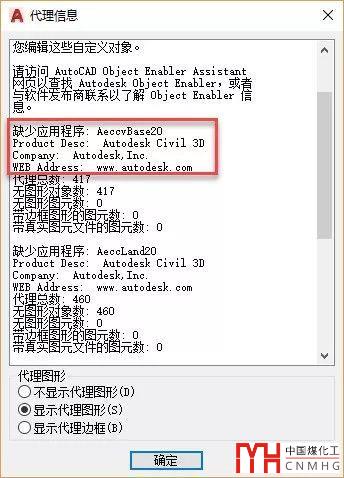

• 安裝需要的對象解釋器。在打開文件時如果沒有相應的解釋器，會提示是否顯示代理對象，我們可以查看代理對象的信息，如下圖所示。



  這里可以看到產品名稱和下載網站，但并太容易下載到自己需要的解釋器。

  什么是CAD代理圖形？應該如何處理？

• 安裝保存此文件的高版本的AutoCAD，用高版本處理圖紙。

• 用對應的AUTOCAD Architecture 或AutoCAD Land Desktop等創建圖紙的原始軟件打開文件，用相應的工具轉換并重新保存圖紙。

對于大多數遇到此類問題的人來說，第一種方法顯然更實際一點。用高版本的AUTOCAD軟件打開此文件，用命令EXPORTTOAUTOCAD或AECTOACAD。利用此命令可以將將所有代理 AEC 對象分解為基本對象，這些AEC對象將失去自定義 AEC 對象的信息。

執行AECTOACAD命令后，首先會讓我們輸入文件名，并會彈出一系列選項，下面簡單介紹一下這些選項：

輸入文件名

給輸出的文件制定一個新名字，如果我們不需要保留原有文件，可以直接覆蓋當前文件。

注：可以使用“前綴”選項在圖紙文件名前加上前綴防止覆蓋現有圖形文件。

格式

指定要輸出圖紙的版本，假如我們希望在AUTOCAD 2010上打開此文件，就輸入F，回車，輸入2010，回車，將版本設置為2010版。

綁定

如果圖紙中有外部參照，可以設置輸出圖紙時處理外部參照的方式。

是

將所有外部參照綁定到圖形。圖層和其他依賴外部參照的命名對象將被合并到新圖形中。

否

保留外部參照作為其他圖形的鏈接。

綁定類型

確定在打開“綁定”選項的情況下處理依賴外部參照的對象的方式。

綁定

綁定外部參照時保留圖層和其他依賴外部參照的對象的名稱。

插入

將依賴外部參照的對象的名稱合并到新圖形中，而不包括原始文件名。

保持

確定處理自定義 AEC 對象內的塊的方式。

是

將自定義 AEC 對象內的所有塊參照分解為基本對象。

否

不分解自定義 AEC 對象內的任何塊參照。

前綴

指定要添加到圖形文件名的前綴。

后綴

指定要添加到圖形文件名的后綴。

? 列出設置

列出命令的當前設置。

一般情況下用此命令處理圖紙時只需要設置格式，忘了設置也沒有關系，可以打開后另存時再設置版本。是否重新設置文件名取決于是否要保留原圖。如果處理的圖紙中有外部參照才需要去設置是否綁定或綁定方式取決于處理圖紙中。

網友的圖紙我處理完后在我的AUTOCAD打開不再提示有代理對象了，但沒有安裝AUTOCAD 2010，但估計在2010或低版本也不會出現提示了。至于保存低版本的問題是否可以解決，還需要大家來驗證

遇到這類圖紙大家不妨先用這個命令處理一下，如果你當前版本不支持這個命令，那就需要安裝高版本或找其他有高版本的人幫一下忙了。

我也不確認這個命令是否能解決所有類似問題，大家如果遇到這種情況，不妨試一試，能解決或不能解決都可以留言說一下。
