如果需要打印圖紙，在開始畫圖之前就要考慮到打印輸出的需要，要用多大紙張？打印比例應該設置成多少？打印后的字高、線寬、顏色應該設置成多少？

要想正確地打印圖形，不光是打印設置要正確，關鍵繪圖時就要做好與打印相關的設置！否則你無論怎么改設置也沒有用，比如圖紙文字高度要求為3毫米，你直接就設置成3毫米，但卻需要1：100打印，文字打印時被縮小了100倍，你會發現文字根本看不見，只是點或線，只有將字高設置成300，才能保證出來的文字是正確的。

每日一貼——CAD中的各種比例你了解多少？

CAD的打印對話框相對于WORD等其他文檔打印來說更復雜，對于初學者來說有一定難度，就是一些資深設計師也經常會在打印中遇到問題。

為了幫助初學者快速掌握CAD的方法，簡單給大家講一下打印的基本操作步驟和一些重要的注意事項。

--- 提示：下面是廣告，不是本文圖片！---

CAD打印的基本操作步驟

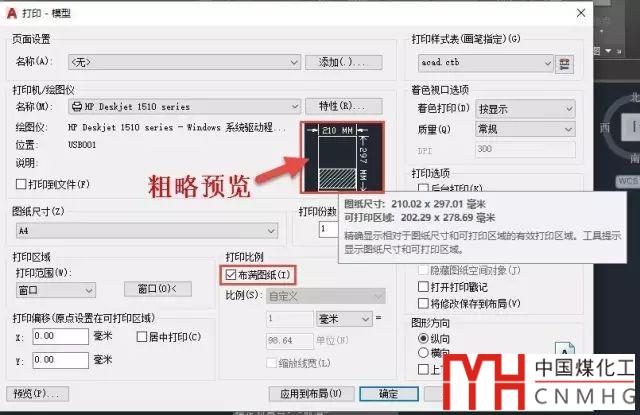

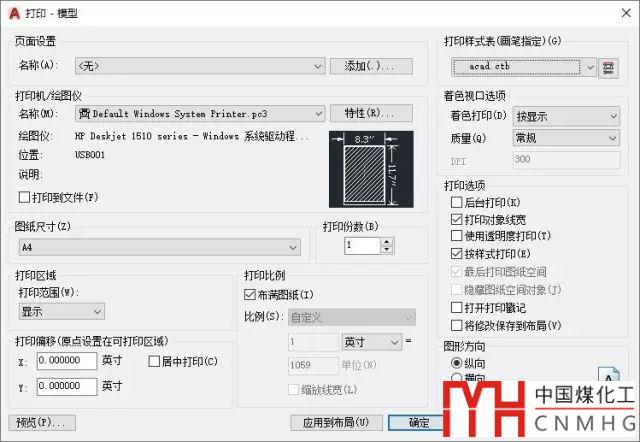

在頂部快速訪問工具欄單擊打印按鈕或者直接輸入PLOT命令（低版本沒有頂部的快速訪問工具欄，直接在工具欄單擊打印按鈕即可），打開打印對話框，如下圖所示。

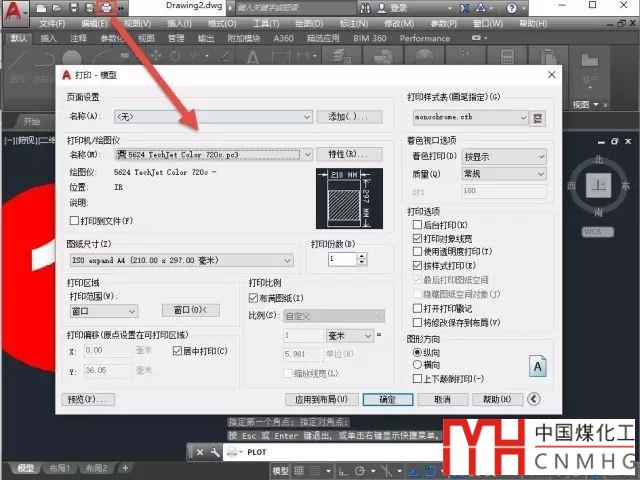

1、選擇打印機/繪圖儀

打印的第一步就是選擇打印機/繪圖儀，其實就是選擇一種用于輸出的打印驅動。

CAD的打印驅動分為兩種：

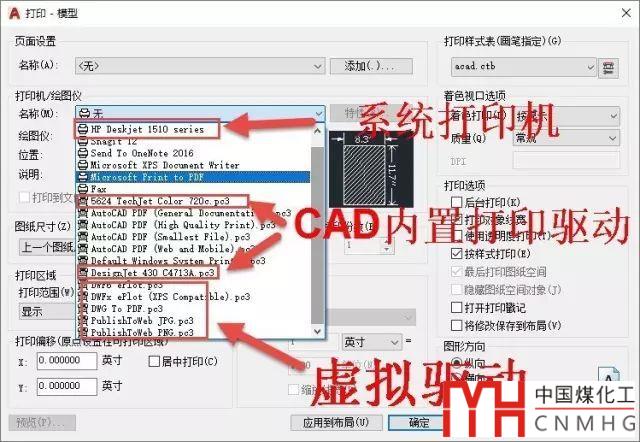

一種是可以打印紙張的打印設備，包括小幅面的打印機和大幅面的繪圖儀?？梢灾苯邮褂貌僮飨到y(tǒng)安裝的打印驅動，CAD也提供了內置的惠普、奧西等打印機或繪圖儀的驅動，可以直接安裝使用。

一種是可以打印輸出文件的虛擬打印驅動，例如用于輸出PDF、JPG、EPS、DWF等各種文件的驅動，可以是CAD內置的，也可以是其他軟件安裝的。

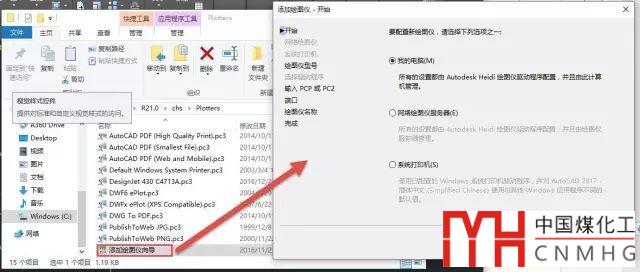

內置打印驅動和虛擬打印驅動都可以在文件菜單下通過繪圖儀管理器中添加，如下圖所示。

2、選擇紙張

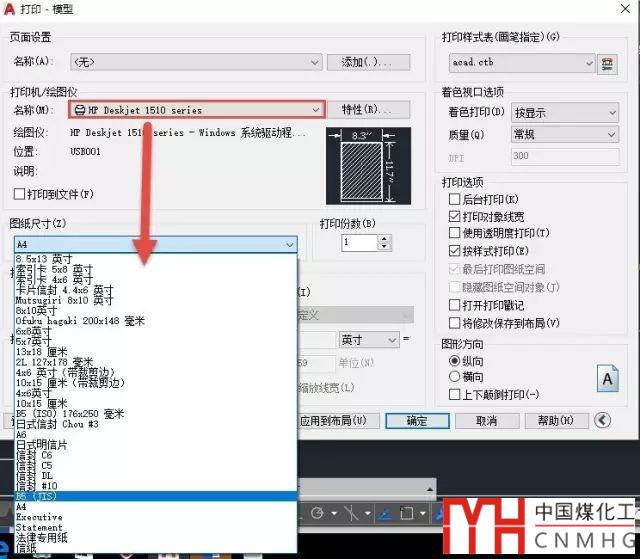

選擇打印機后，紙張列表就會顯示當前打印機支持的各種紙張，一般情況下在列表中選取一種標準紙張就好了。如果使用的是大幅面的繪圖儀，我們可以自己定義紙張尺寸，有些單位將紙張的長度設置成了15米甚至更長的圖紙。

用多大紙張在畫圖之初就應該定好了，因為我們會根據打印紙張的大小選用對應的圖框，設置合理的文字高度、標注樣式。在正式打印大幅面圖紙前有時會打印一張A4的小樣，檢查一下打印效果是否正確。

3、設置打印區域

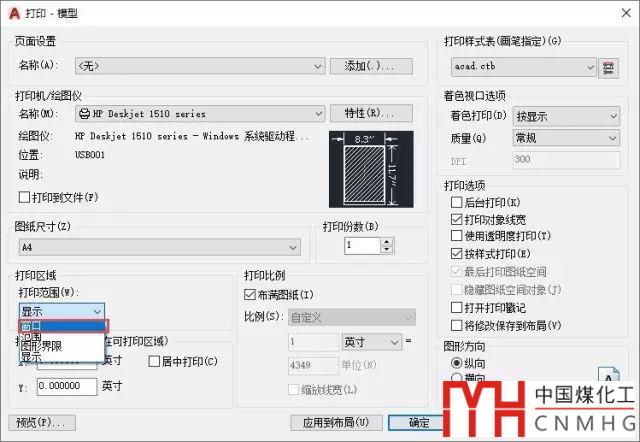

也就是我們要打印的圖面區域，默認選項是顯示，也就是當前圖形窗口顯示的內容，還可以將打印范圍設置為窗口、范圍（所有圖形）、圖形界限（LIMITS設置的的范圍。如果切換到布局的話，圖形界限選項會變成布局。窗口是比較常用的方式。

每日一貼-CAD需要掌握的視圖調整技巧

什么是CAD的圖紙界限(LIMITS)？圖紙界限有什么作用？

在下拉列表中選擇"窗口"，打印對話框會關閉，命令行提示我們拾取打印范圍的對角點，如圖所示。

拾取完兩點后會自動切換回打印對話框。

4、設置打印比例

如果只是打印一張A4小樣看效果，比例設置比較簡單，直接單擊勾選“充滿圖紙”，讓軟件自動根據圖形和紙張尺寸去計算比例即可。

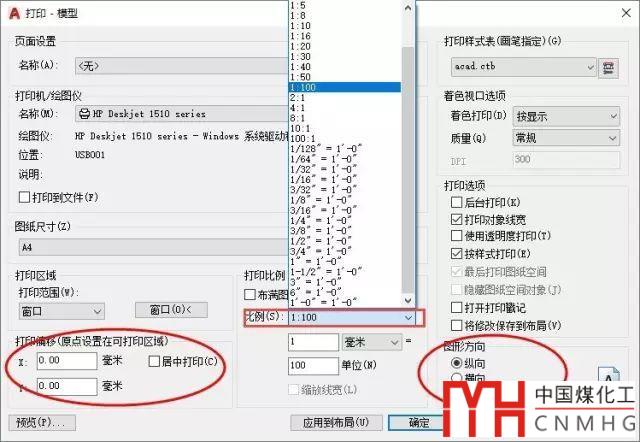

如果正式打印，就需要嚴格按照圖紙上標明的、我們預先設定好的打印比例去打印，例如選擇1：100或1：1。

在打印對話框中間有一個粗略的預覽，可以看出圖形在紙張排布的粗略效果，通過這個預覽可以檢查圖紙的方向、比例和位置是否合適。

如果預覽框中顯示打印范圍在圖紙上方向不對，或者某一側超出了打印區域（邊框顯示為紅色）我們可以根據情況調整圖紙的橫縱向，設置居中打印和圖形的位置偏移，如下圖所示。

如果在畫圖前就規劃好了圖紙尺寸和打印比例，而且使用了非常標準的圖框，打印的時候一般不會出什么問題。

5、設置打印樣式

如果對圖形的輸出顏色和線寬沒有要求的話，紙張和比例設置合適后就可以打印了。

很多行業和單位對打印的顏色和線寬有嚴格的要求，因此在繪圖時就會根據需要設置不同的顏色或線寬值，然后在打印對話框里就可以通過打印樣式表來設置輸出的顏色和線寬了。

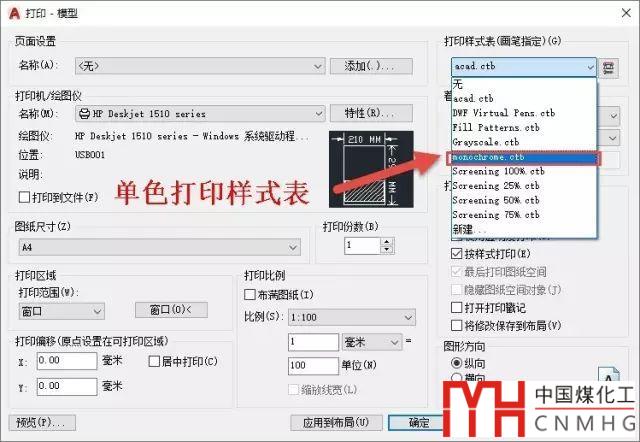

在打印樣式下拉列表中選擇一種打印樣式，如單色打印請選擇Monochrome.ctb，如彩色打印請選擇acad.ctb，如果灰度打印請選擇grayscale.ctb。

這些預設的打印樣式表只是定義了常規的輸出顏色，如果我們對輸出顏色沒有特殊需要，在圖中通過圖層或特性給圖形設置好了打印線寬，選擇打印樣式后就可以直接打印。

如果圖中設置了顏色，但沒有設置線寬，可以在打印樣式表中設置每種顏色（255種索引色）的輸出線寬，設置完后點“保存并關閉”即可。

CAD打印樣式表如何設置？CTB和STB有何區別？

在CAD打印時怎么設置打印輸出的顏色？

CAD中如何控制圖形的打印線寬?

6、打印預覽

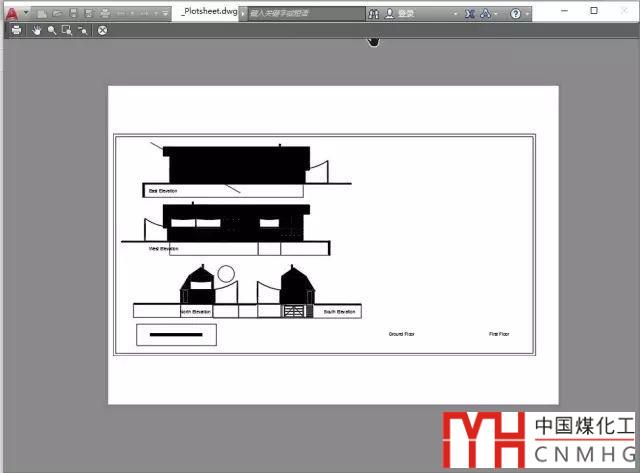

在正式打印前最好先預覽檢查一下打印效果，免得打印后發現有問題浪費紙張。在預覽窗口中可以進行縮放和平移，可放大觀察局部的細節，例如文字打印是否正常，線寬打印是否正常等。

如果檢查預覽效果完全滿足要求，可以關閉預覽對話框，返回打印對話框。

如果我們使用布局來排圖打印，可以在布局空間直接保存打印的同時顯示打印樣式表設置的顏色和線寬效果，就很接近打印預覽的效果了。

CAD布局中如何保存打印設置？布局中如何顯示打印樣式？

7、保存打印設置

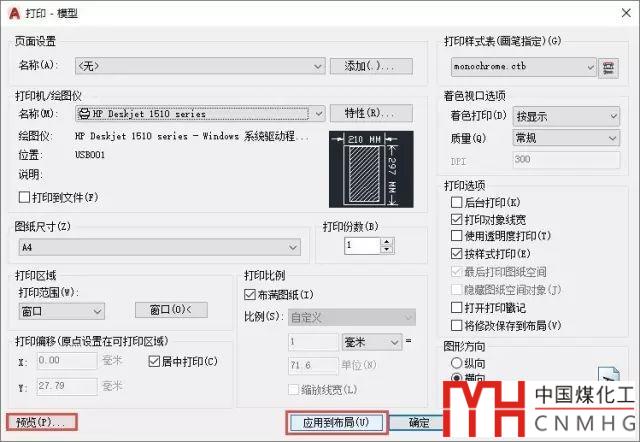

在打印前單擊“應用到布局”按鈕，可以將設置好的打印頁面設置保存到當前圖中，下次打開圖紙時就不用重復設置打印參數了。模型空間和每個布局都可以保存一個默認的頁面設置，當然我們還可以通過頁面設置管理器在模型或一個布局中保存多個頁面設置。

確認打印參數設置無誤后單擊“確定”按鈕，即可開始打印。

上面只是介紹了打印的基本操作步驟，打印中間還有很多相關知識，例如如何安裝打印驅動、如何設置打印驅動的相關特性、如何添加自定義紙張，如何控制打印顏色、如何控制打印線寬、如何設置圖層的開關和凍結、如何設置布局、如何設置視口比例等等，除了可以查看本文插入鏈接的一些文章，也可以通過菜單和歷史文章目錄去查看其他布局、打印相關的文章。

• 以上技巧適用于AUTOCAD和浩辰CAD等類似CAD軟件
