Origin(Pro)內置的Digitizer插件，除了可以電子化直角坐標系下的圖形，也可以電子化三元圖坐標系和極坐標系下的圖形。本次教程給大家講述如何使用Digitizer插件，實現極坐標系下圖形的電子化。

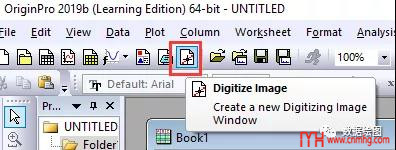

1. 點擊Digitizer按鈕，打開Digitizer對話框



2. 使用Open打開要處理的極坐標圖，默認的是直角坐標系。

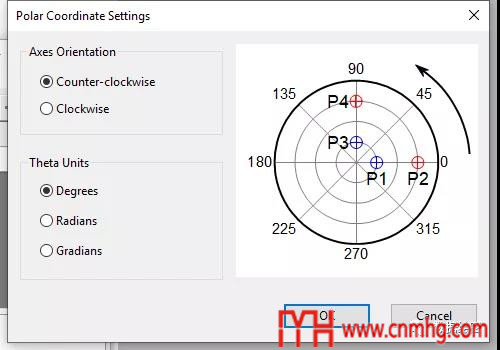

3. 點擊Axes，選中Polar Coordinate，彈出 Polar Coordinate Setting對話框，選擇坐標軸的取向（Orientation） 和單位（Units）。

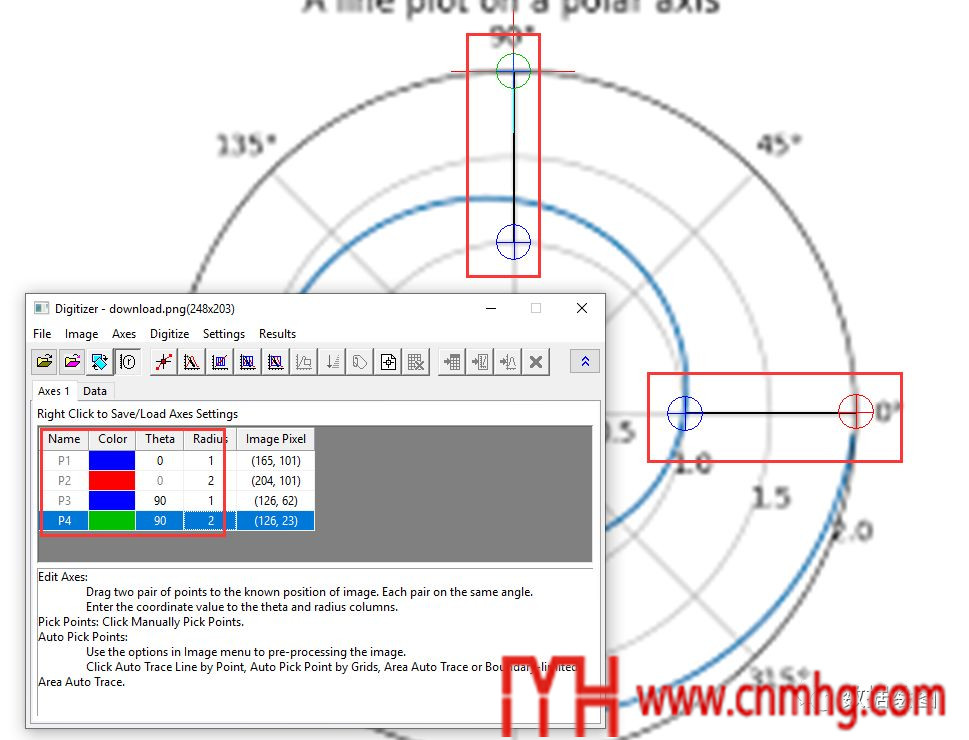

4. 設置極坐標系中兩個參考坐標的位置及其取值。

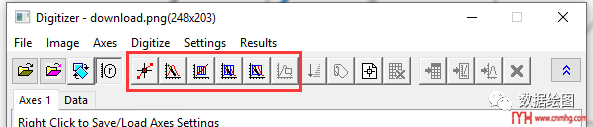

5. 讀取數據/數據電子化的方法與直角坐標系下的方法一樣，有Manually Pick Points（手動選點）和Auto Trace Line by Points（自動識別）等多種方法，但極坐標體系下使用手動選點比較靠譜，自動讀點會比較亂，尤其是對于Line圖。

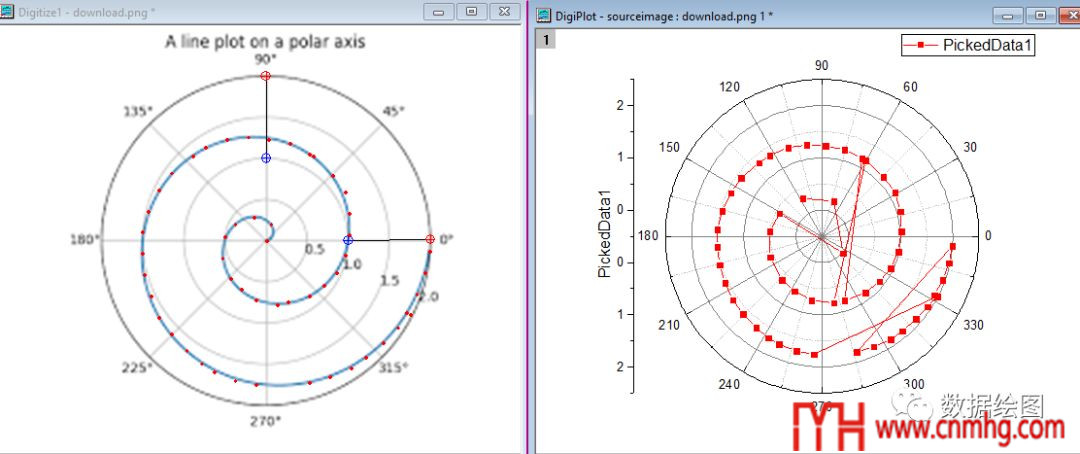

6. 右邊圖即為使用和Auto Trace Line by Points方法讀出的點，順序會出現錯亂。

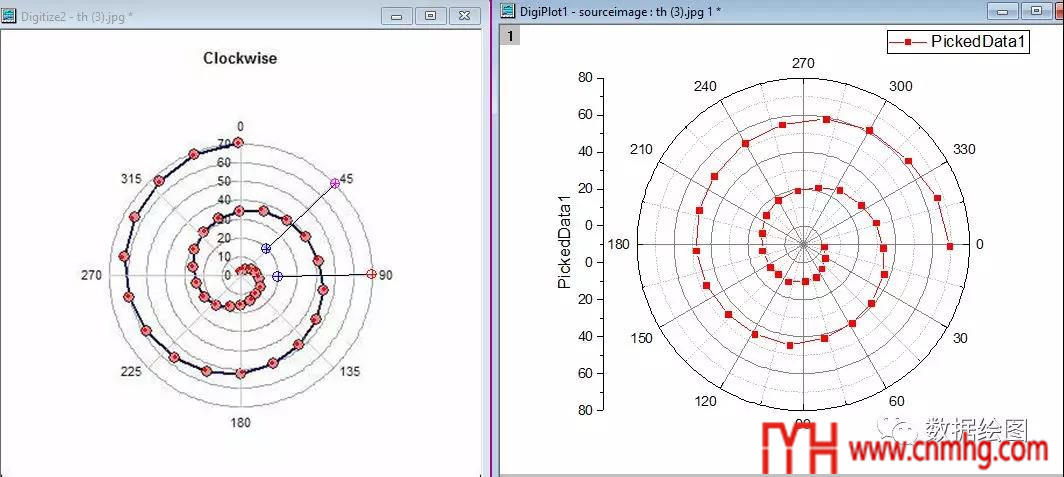

7. 最好還是使用手動工具，慢慢取點。

所用軟件：OriginLab OriginPro 2019@Windows 10 pro。
