簡要地介紹了一下標準和幾篇參考文獻，供參考。

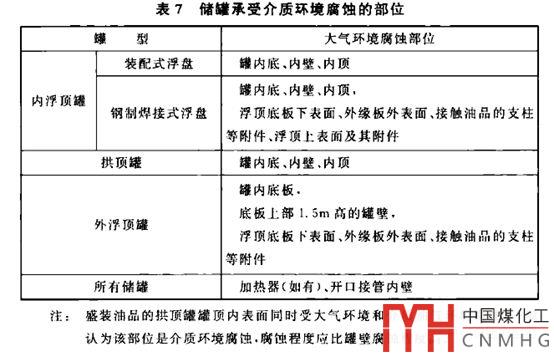

按GB/T50393-2017《鋼質石油儲罐防腐蝕工程技術標準》條文說明（第3章），儲罐的腐蝕包括大氣環境腐蝕和介質環境腐蝕，儲罐的不同部分腐蝕環境是不一樣的，見下面的兩個表。本文主要討論儲存原油的拱頂罐，儲存其他介質、其他型式儲罐的防腐應當根據介質特性、結構特點具體考慮。

一

不同的部位應采用不同的防腐措施。對于原油拱頂罐，以下幾個部位應分別考慮：

1. 罐底板外表面，即與基礎接觸的一面，根據文獻[5]的介紹，罐底板下表面存在土壤腐蝕，而罐底板與基礎的接觸問題也會產生氧濃度差電池腐蝕，以及受地下管網的陰極保護等產生的雜散電流腐蝕等。順便提一下，按GB 50341-2014附錄E E.1.3和E.3.1的要求，罐基礎應進行防滲處理，基礎頂部應采用瀝青砂墊層。

2. 罐底板內表面、下部一圈或兩圈罐壁的內表面，即與原油沉積污水、油水界面接觸的部分，沉積水的腐蝕性較強，各文獻均有介紹。

3. 儲罐的其他內表面，包括油水界面以上至最高液位的罐壁內側、罐壁上部內表面、罐頂內表面。按文獻[1]的介紹，原油罐頂?shù)母g主要是因?yàn)樗羝軠囟茸兓挠绊懭菀自诠揄斝纬伤?，而水膜中含有原油中攜帶的多種腐蝕成分，同時由于呼吸管口的存在，氧氣及大氣中的污染物也會進入水膜。

4. 罐壁、罐頂外表面，即與大氣環境接觸的部分，還包括加強圈、抗風圈及梯子平臺等。應注意，如果儲罐有保溫層，保溫層是容易進水的，儲罐外表面將會長期處于潮濕狀態，容易出現腐蝕。

5. 罐底板邊緣的保護，如果有邊緣板那就是邊緣板的保護，按文獻[5]第4節的介紹，罐底板外側受基礎圈梁的阻隔，是罐底板陰極保護的盲區，而且儲罐充裝介質后，底板邊緣容易翹曲，容易積水。文獻[4]和[6]有底板邊緣保護實際案例，可參考。

按GB/T50393-2017的4.1.1，儲罐的防腐措施主要包括兩種，一是單獨的涂層方案，可采用涂料涂層或金屬涂層；二是涂層與陰極保護結合的方案。而單獨采用陰極保護是不經濟的，較少采用。

二

一般來說，只有罐底板外表面（即和基礎接觸的表面），和罐底板內表面及罐壁下部內表面采用涂層+陰極保護方案?，F(xiàn)行標準GB/T50393-2017和老標準GB 50393-2008在表述上略有差異，現總結如下：

在采用犧牲陽極和涂層聯合方案時，新舊標準均規定涂層的電阻率不應低于10¹³Ω（即絕緣），新標準見4.1.5，老標準見3.0.4。此時如果采用可導靜電的涂層材料，將會影響防腐能力甚至加速腐蝕。

對于陽極材料，新標準4.5.5規定，儲罐內部陰極保護宜采用鋁合金犧牲陽極；4.5.12規定儲罐外部犧牲陽極宜采用鎂陽極或鋅陽極。老標準則見于4.2.5和附錄B。

三

按文獻[2]的介紹，與原油接觸的罐壁內表面，即原油沉積水部位以上至罐頂上部（最高液位）部分，應采用導電型涂層，涂層的電阻率按GB/T50393-2017之4.1.6的規定，但這個電阻率是有爭議的，見文獻[1]的2.4小節、文獻[2]的第2節，及文獻[3]。

事實上，導靜電型涂料是需要加入導電材料的，這會影響涂層的致密性，如果添加的是碳類導電粒子則存在發生微電池腐蝕的風險，見文獻[4]的1.1.2節。

對于何時采用導電型涂層，GB/T50393-2017的4.1.6有個原則性的規定：

GB 50393-2008的4.1.5第4款規定，原油拱頂罐內壁頂部應采用絕緣型涂料，該部位為氣相空間，與罐頂內部一并考慮。但對于產品罐、中間產品罐，4.1.6、4.1.7則均要求罐內壁使用導電型涂層。

四

對于儲罐外壁，如果有保溫層，涂料應耐水，如果沒有保溫層，涂料應耐紫外線、酸霧及工廠大氣等。

五

罐底板邊緣的防護在GB 50393-2008的4.1.10作了規定，2017版見4.4小節。標準要求底板邊緣保護結構應能防水，及抵抗底板邊緣與基礎的變形不協調。

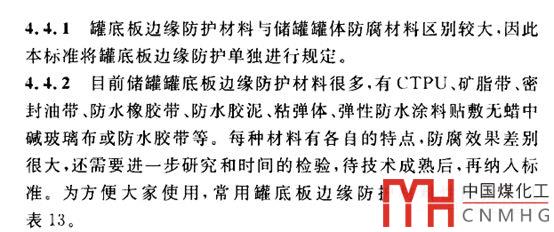

2017版標準的條文說明作了一些介紹：

參考文獻：

[1] 韓文禮. 儲油罐腐蝕及其防護措施. 石油工程建設, 2010, 36(5)

[2] 楊振波, 師華, 單明正. 大連長興島原油儲罐防腐涂裝設計及導靜電涂料相關標準解析. 電鍍與涂飾, 2013, 32(12)

[3] 宋廣成. 有關《鋼質石油儲罐防腐蝕工程技術規范》的爭鳴. 現代職業安全, 2015, (4)

[4] 謝水海. 石油儲罐防腐蝕技術規范在鎮海煉化的實施. 石油化工腐蝕與防護, 2011, 28(2)

[5] 過夢飛. 儲油罐罐底板全面腐蝕控制. 油氣儲運, 2001, 20(7)

[6] 張雪銘, 趙鵬, 陳寶鋒. 大型原油儲罐全方位防腐設計及施工驗收要求. 石油和化工設備, 2015, 18(10)
