補齊人孔

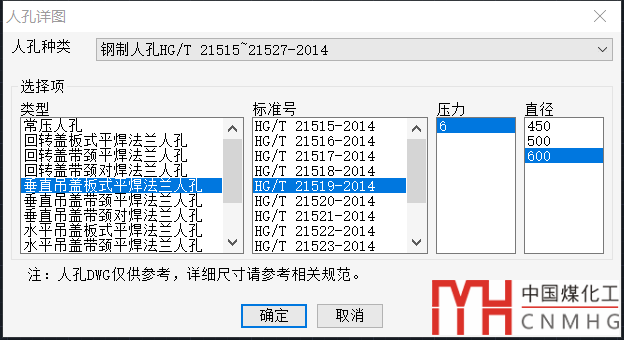

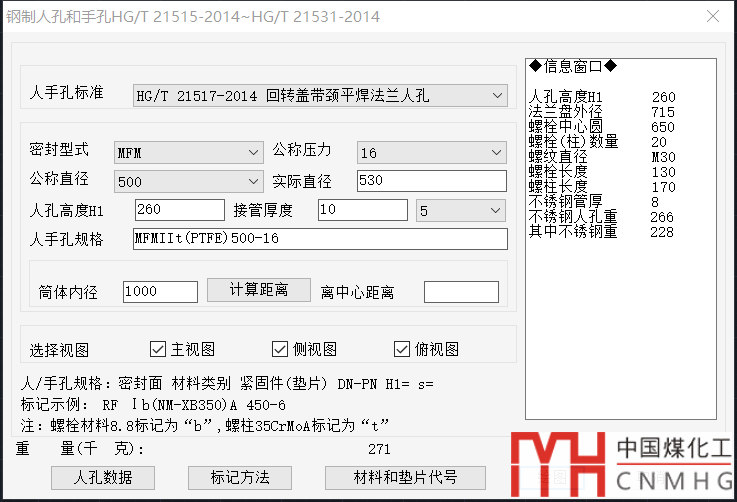

VCAD含有各種人孔，比如鋼制人孔手孔HG/T 21515-2014~HG/T 21531-2014的所有人手孔自動出圖。

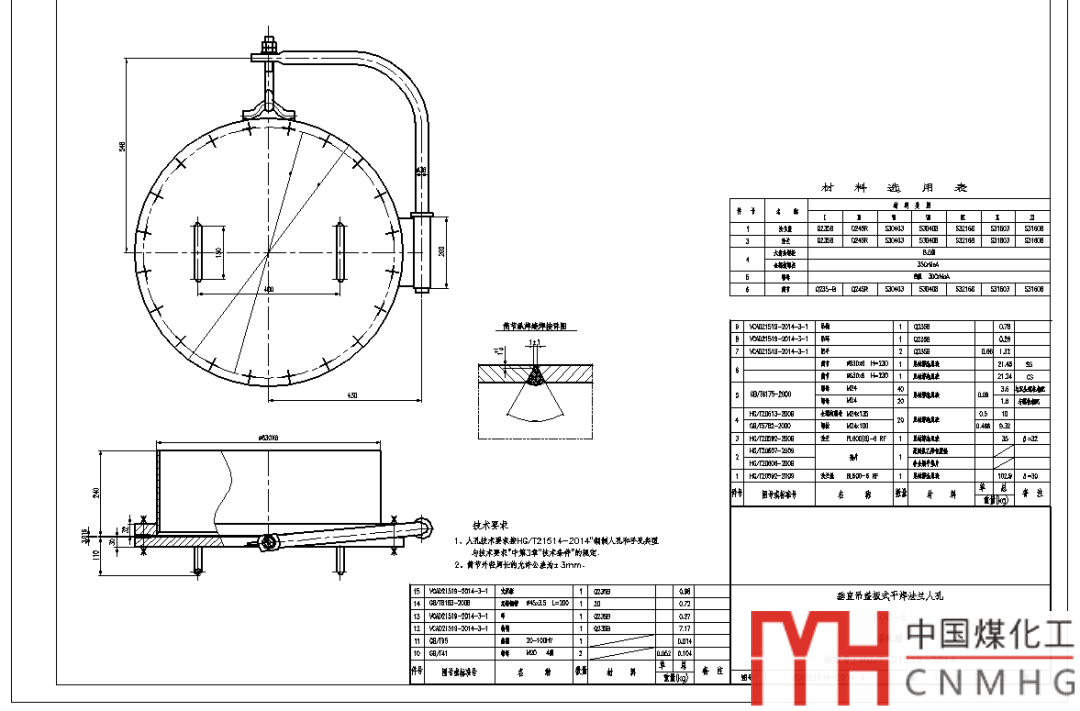

比如人孔制造圖，從HG/T 21515~21527-2014。

再也不用掃描人孔的PDF圖紙了。

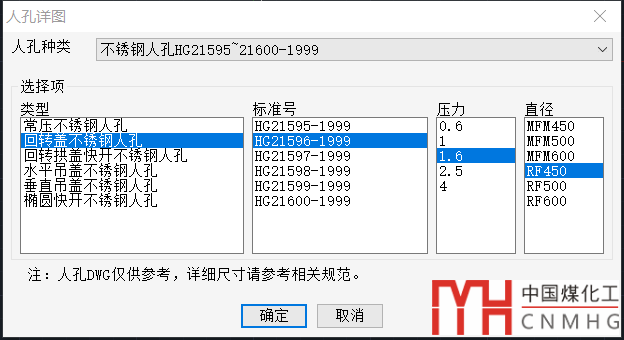

比如襯不銹鋼人孔的制造加工圖，1999版本的。

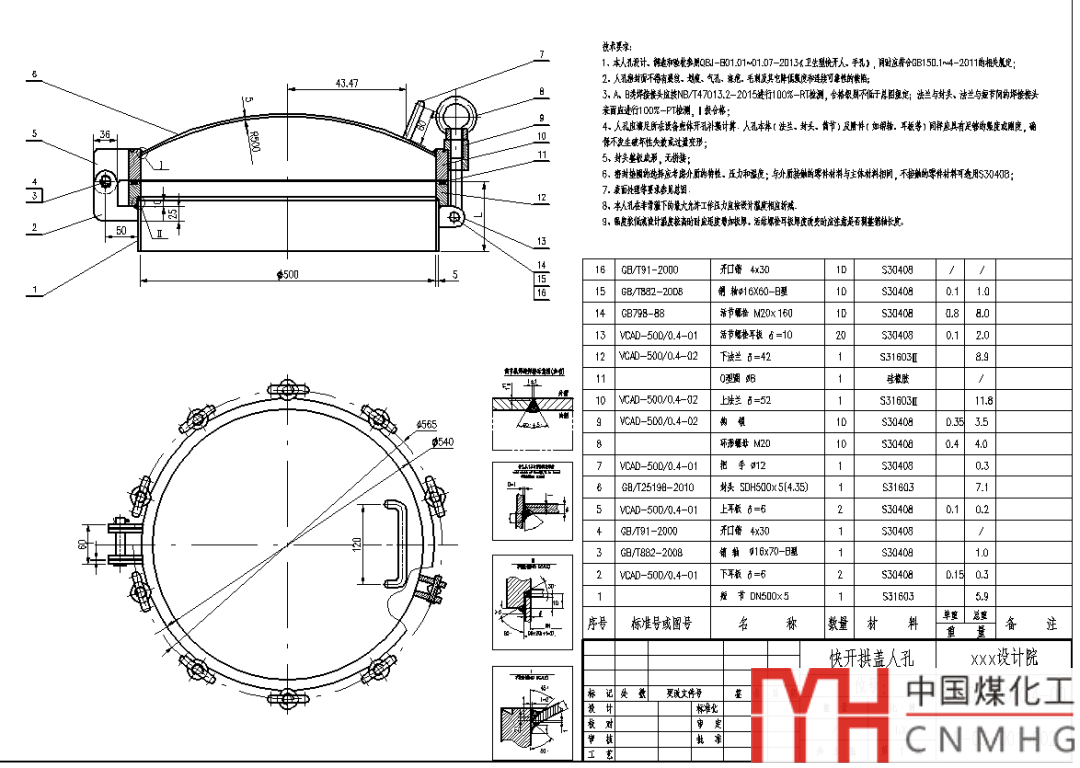

以及不少快開拱蓋人孔。

作為設計參考是很不錯的。

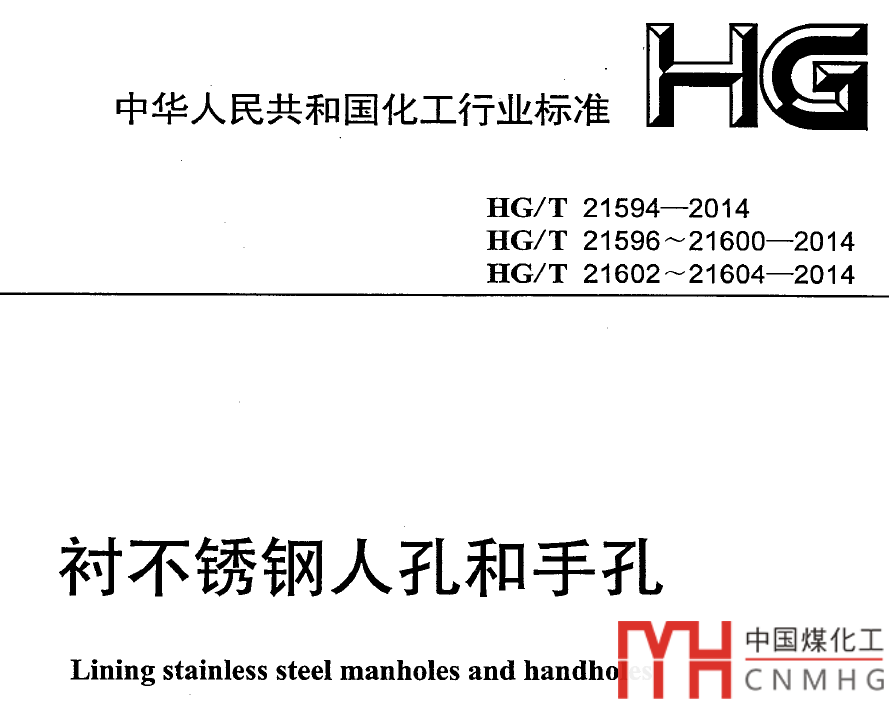

襯不銹鋼人手孔

在人手孔的規范中，還有生成1:1襯不銹鋼人手孔外形的還沒有加入到VCAD程序中。

作為缺失的這一環，必須要齊活起來。

為了實現這個功能，需要做如下的事情：

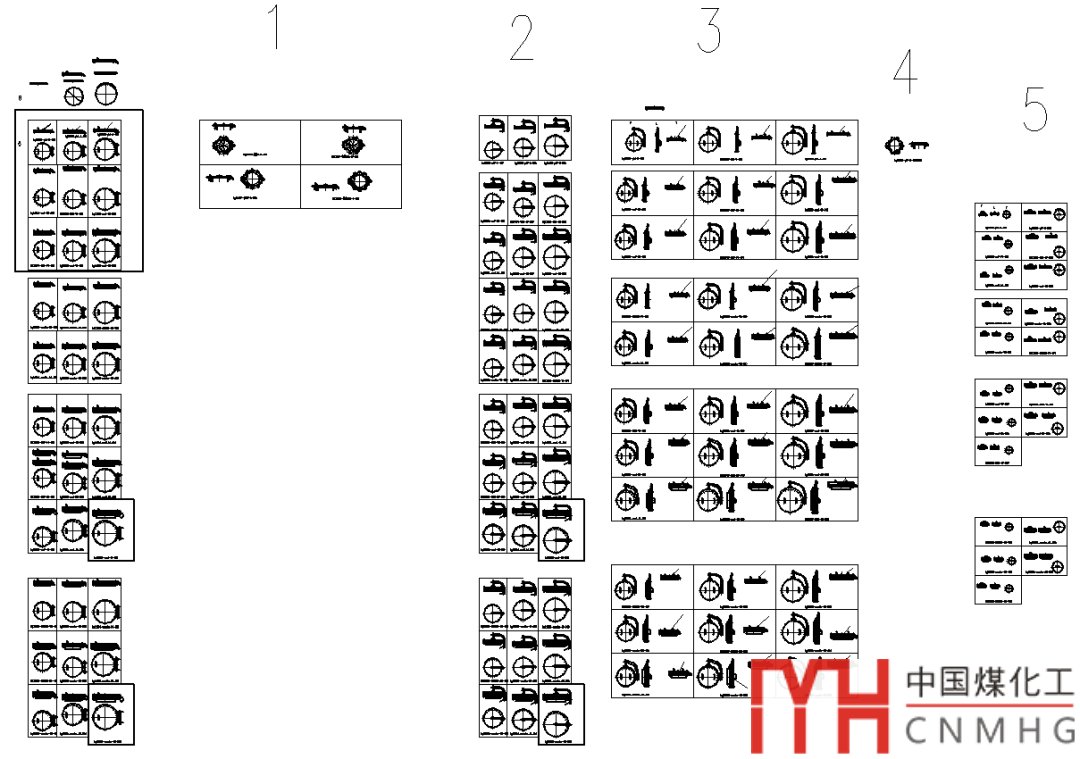

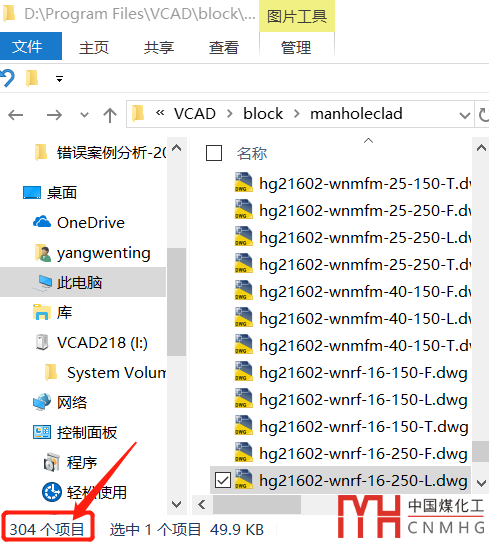

1. 繪制了304個人孔塊文件，將所有的人孔1:1繪制出來。

絕對是大型的體力勞動。

當繪制完成，每個圖都用W命令寫塊，終于完成后，拍案而起，仰天長嘯：

地崩山摧壯士死，然后天梯石棧相鉤連！

2. 輸入數據，檢查數據。

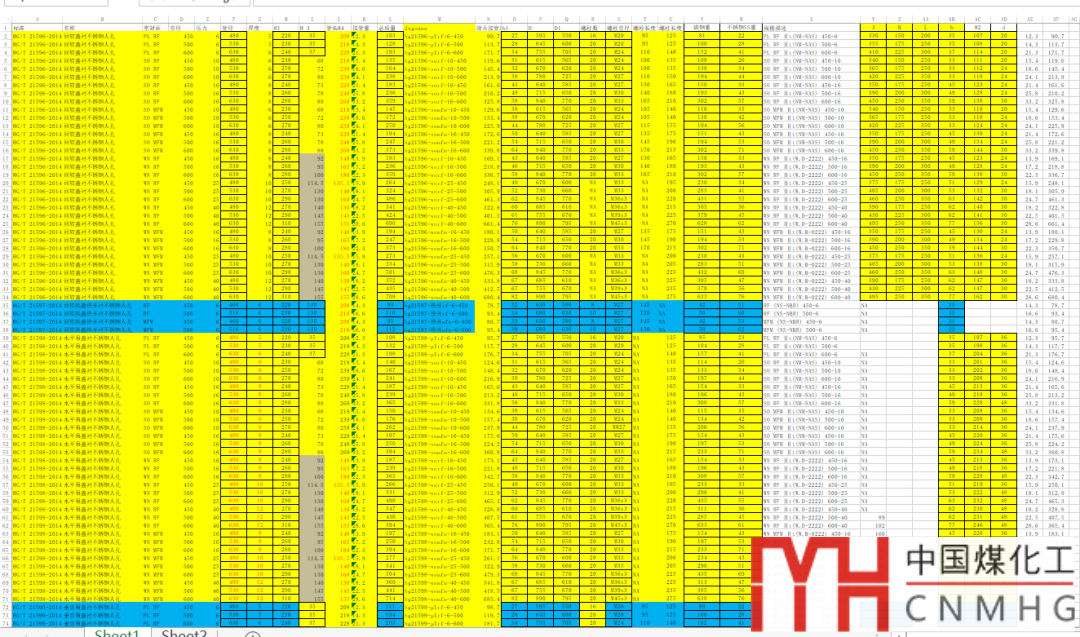

將規范的人孔數據輸入excel表格。

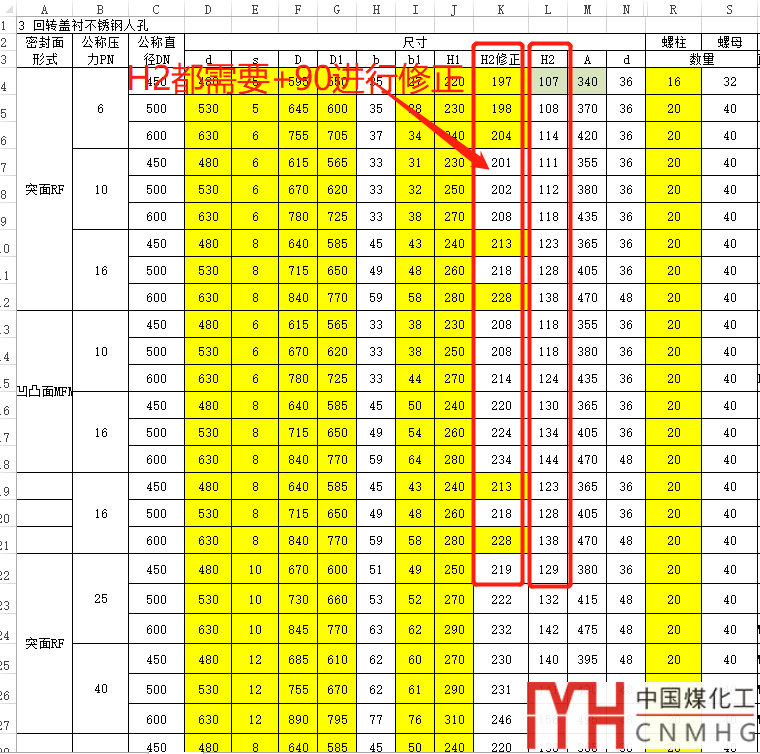

在人孔數據輸入過程中，發現對于回轉蓋襯不銹鋼人孔，其H2值都需要+90mm進行修正。希望編制者能夠改過來。

望著密密麻麻的數據，不禁感嘆，這個數據，真多。

3. 編寫代碼

代碼編寫相對輕松，和原來的鋼制人孔差不多，大量函數都不用重寫，直接利用。

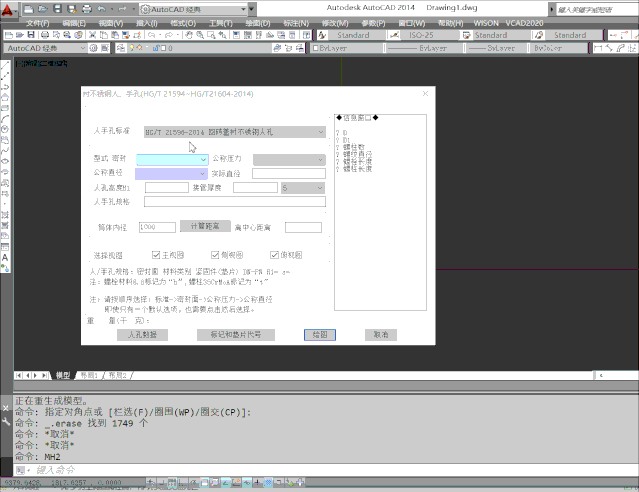

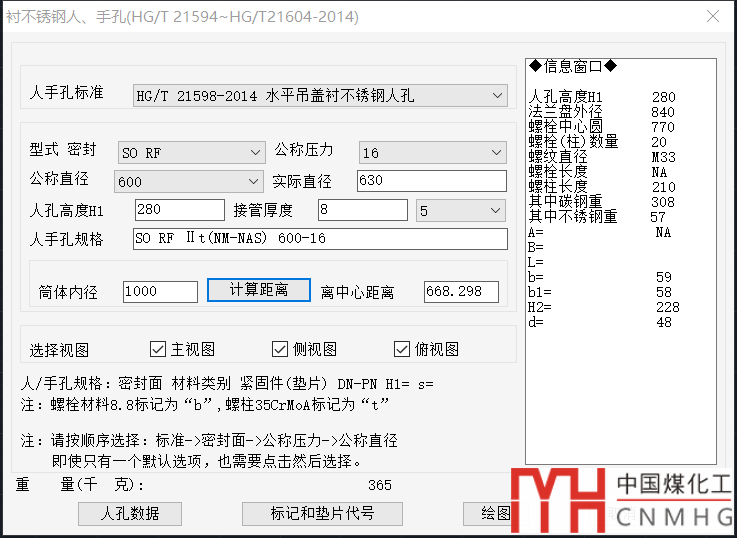

演示如下：

做完后，不禁長舒一口氣。

必須要用主席的詞來舒緩一下：

《憶秦娥·婁山關》

西風烈，

長空雁叫霜晨月。

霜晨月，

馬蹄聲碎，

喇叭聲咽。

雄關漫道真如鐵，

而今邁步從頭越。

從頭越，

蒼山如海，

殘陽如血。

勉之~~
