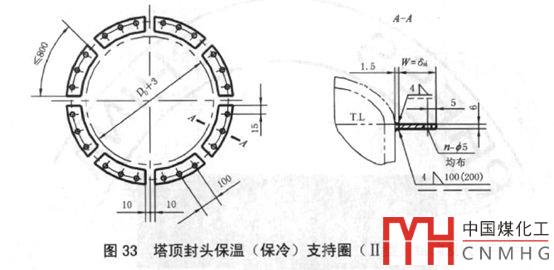

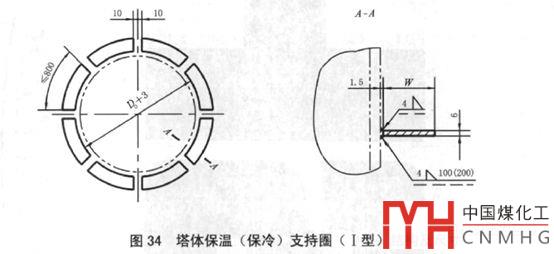

SH/T3098-2011的7.14給出了幾種塔器保溫支撐圈的型式，分別為塔頂封頭（7.14.3 a，稱II型）、塔體（7.14.3b，稱I型），以及裙座上部靠近底封頭處（7.14.3 c，稱III型）的保溫圈，見下文的幾個附圖，這三種保溫圈還可以分為可拆式、不可拆式的，共計六種保溫圈。

對于一般的立式容器，上下封頭處的保溫都采用II型，筒體上采用I型。

其實，I型、II型的區別僅在于，封頭上的II型保溫圈上沿圓周布有小圓孔。用鍍鋅鐵絲捆扎封頭上的保溫層時，鐵絲需要穿過這些小孔以更好地固定。僅在塔器上使用的III型保溫圈上同樣有小孔，同理。

這是三者的區別，下面說說共性。

I、II型保溫支撐圈的寬度都小于保溫層厚度，這是因?yàn)镮、II型保溫圈直接與設備本體相連，如果金屬露出保溫層、暴露于空氣中，那么保溫圈上就有可能會形成較高的溫差，如果溫差應力較大，加強圈本身也會失效。III型保溫圈與裙座連接，溫差小于I、II型。

幾種保溫圈都采用分塊弧形板，而不是像外壓加強圈那樣的整體圓環式，這樣做的好處是，對加工精度要求不高，可以充分利用材料，安裝時可互換，安裝簡單。

弧形板的厚度根據保溫層的重量確定，一般為4~8mm，單個弧形板也不能太長，以保證剛性，并且保溫圈間距一般不大于3500mm，防止承重過大。

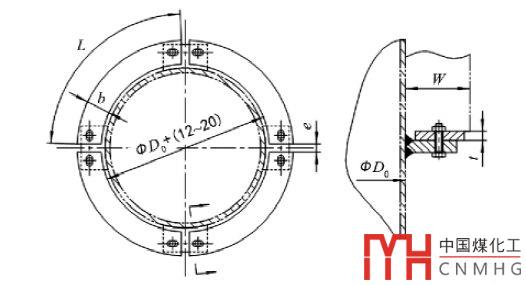

另外，對于低溫容器、有疲勞工況的容器、要求進行焊后熱處理的容器、不銹鋼制容器、Cr-Mo鋼、材質Rm≥540MPa的容器，宜采用可拆式保溫圈，如下圖所示?？刹鹗奖厝π枰貓A周設置幾個支耳板，支耳板直接與設備本體相焊，而弧形板通過緊固件與支耳板連接，緊固件可用商品級。支耳板上開長圓孔，便于裝配并且避免產生“預應力”。

可拆式保溫圈，避免弧形板直接與設備本體焊接，減少了焊縫長度，減少焊接對材料的影響，及減少角焊縫上的應力集中等。支耳板材料應與設備本體相同，而弧形板一般使用Q235B，這樣比較經濟。

弧形板直接與設備本體焊接的保溫圈，稱為不可拆式保溫圈，材質通常為Q235B，常用于設備本體材質為Q235B、Q245R、Q345R的一般容器。與可拆式保溫圈相比，不可拆式保溫圈的優點在于，如果在出廠后發現與其他附件相碰，可以切割，可拆式保溫圈則不行。

參考文獻：

張傳齊, 羅永智, 王保衛等. 立式容器保溫支撐圈的結構設計. 機械研究與應用, 2018,31(4).
