主要參考文獻：王宏, 付建國, 劉克, 等. 塔設備聯合平臺設計與施工[J]. 化工設備與管道, 2012, 49(4).作者單位：吉林院由平臺聯成一體的排塔或塔群，與由裙座獨立支撐的自支撐式塔器相比，在自振特性上有著明顯的區別。排塔在沿著、垂直于塔器排列的兩個方向上，其剛度差別較大，自振特性明顯不同，并且各塔因?yàn)槌叽绮町悺⒖箯潉偛煌?，還存在著載荷再分配的問題，設計較為復雜。而自支撐式塔器，其與鄰近塔器、框架等并無聯接，在計算其自振特性時可將其視為一根單獨的懸壁梁。塔器標準NB/T 47041即在1.4中明確說明其不適用于“由操作平臺聯成一體的排塔或塔群”。根據標準釋義的解釋，這是因?yàn)槁?lián)成一體的排塔結構形式多樣，需要具體問題具體分析，難以形成統一的設計方法，因而標準沒有將其納入。
排塔、塔群設置聯合平臺實在太誘人了，因?yàn)樗僮鞣奖?，安全性高，而且美觀有氣勢，深受業主喜愛。但設計上并無現成標準可依，估計會嚇退不少設計者。莫慌，參考文獻介紹了其在多套裝置上的成功經驗：結構上，將聯合平臺做成各塔之間不相互牽制，使得每臺塔都可視為自支撐式塔器，以便按NB/T47041進行設計，而在單塔穩定性等的計算中采用加大其獨立平臺直徑的辦法，將聯合平臺的影響折算進去。具體地，塔器之間的平臺過道可采用以下結構：一、將塔間平臺過道架設在殼體之間托架上，連接處應開長圓孔保證自由滑動；二、兩塔獨立平臺各做一段直段作為過道，其間留出一定的間隙，互不干涉。另，聯合平臺宜采用直爬梯與斜梯相配合的雙通道配置，保證每個平臺有一個逃生通道，同樣，斜梯兩端只能一端與平臺固定，另一端與另一平臺的連接應為可自由滑動。文獻最后還給出建議，鑒于排塔聯合平臺對制作誤差要求較高，為保證精度，塔體和平臺宜由同一單位制作。

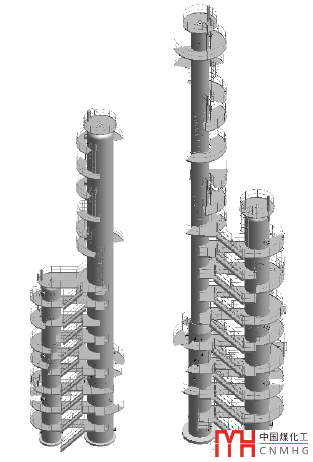

注：文中截圖來自另一參考文獻：李美慧, 等. 塔聯合平臺的設計[J]. 當代化工, 2019, 48（12）. 該文獻主要從工藝配管角度介紹了塔聯合平臺的設計。
