U型管布管之時，由于換熱管需要布置較多，按照正常的U型管最小R布置達不到布管數量要求，此時一般采用交叉布管的方法減少第一排兩側管間距。交錯布管時，U型管一般會干涉，所以需要第一排的U型管的切線與其外側的切線保持一定的間隙，這個間隙如何求得呢？

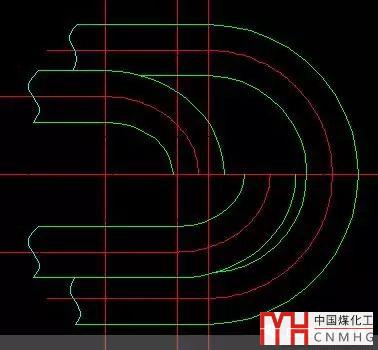

采用平面的畫法，太不形象，而且不準確，如下圖，好像已經沒有干涉了，實際已經碰到一起了。

所以推薦采用3維模型的方法來檢查干涉，autocad的3D功能雖然不怎么樣，但是做這個模型還是綽綽有余。

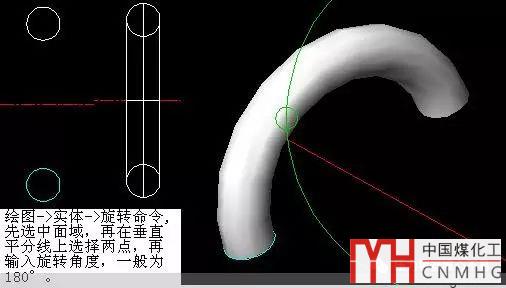

首先用reg命令制作圓的面域，并繪制U型管的垂直平分線，再使用繪圖->實體->旋轉命令或者輸入“revolve”命令，旋轉面域?yàn)閷?shí)體。先選中面域，再在垂直平分線上選擇兩點，接著輸入旋轉角度180°或者-180°。則可得到一個U型管的實體模型。

如此制作其他的U型管實體模型。

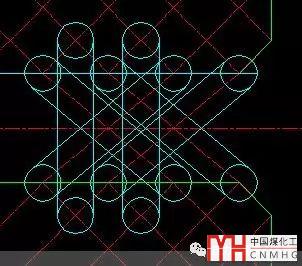

可以按照相似的步驟建立其他的u型管，也可以用復制命令”CO”,復制一個等間距的3D實體得到下面的圖形

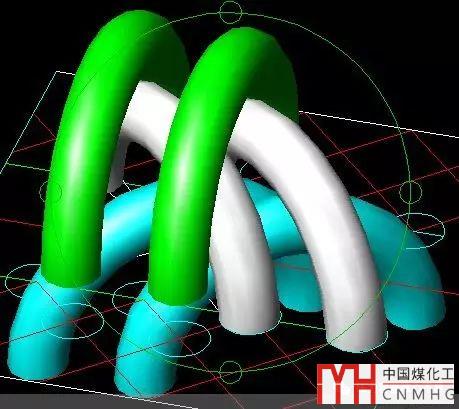

對于同一切線的采用不同的顏色，表示的更清楚。

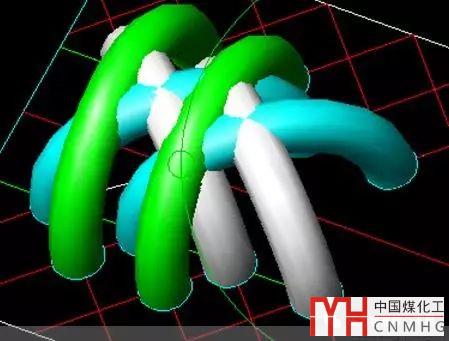

接下來移動不同的Z軸尺寸獲得U型管的布置，檢查其干涉情況。命令為“move”，選中要移動實體，再輸入“D”，輸入指定位移增量，“0,0,25”

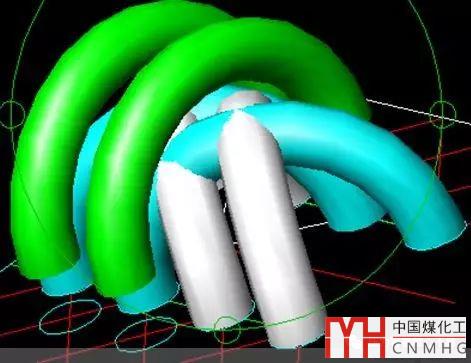

通過調整位移,旋轉，左手右手一個慢動作，右手左手慢動作重播，檢查干涉情況，非常直觀。

假若想測量移動了多少，可以用“dist”命令查詢其Z軸坐標。
