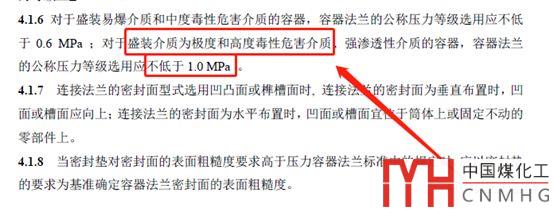

新HG/T 20583《鋼制化工容器結構設計標準》（審查稿）的4.16要求盛裝極度高度危害介質、強滲透性介質的容器法蘭公稱壓力等級不低于1.0MPa，如下圖。這條在現行的HG/T 20583-2011是沒有的，為新標準審查稿新增。

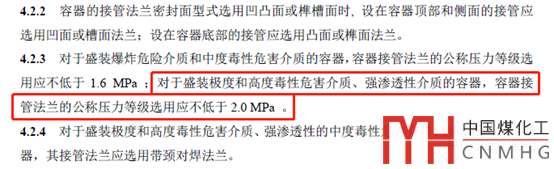

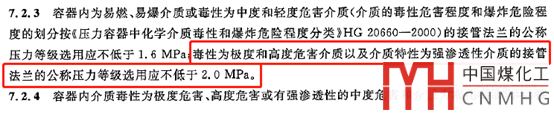

而對盛裝極度高度危害介質、強滲透性介質設備上的接管法蘭，現行HG/T20583-2011，及新HG/T20583審查稿都作了規定，沒有變化。
有點讓人好奇，極度高度危害、強滲透性介質下，容器法蘭至少1.0 MPa，而接管法蘭至少要2.0 MPa。或許是因?yàn)楣艿垒d荷較為復雜的原因，另外，除了人孔和備用口，設備上的管口是用來接管道、裝閥、裝儀表的，還要滿足配管、儀表等專業的相關規定。
我們可以用GB/T150.3中的法蘭計算方法來比較一下NB容器法蘭、HG管法蘭。
（需要指出的是，HG管法蘭編制說明已經指出：標準管法蘭在標準規定的范圍內使用，不需再經校核。法蘭計算方法僅用于非標法蘭設計。Waters計算方法中的m、y代表了在特定計算方法下各墊片材料相對的性能參數。國內外大量的實驗數據均表明，m、y值與實際墊片的密封性能和螺栓擰緊要求存在巨大的差異，按Waters法的計算結果對標準法蘭尺寸進行調整是不可信賴的。）

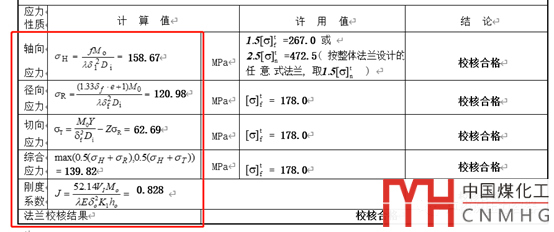

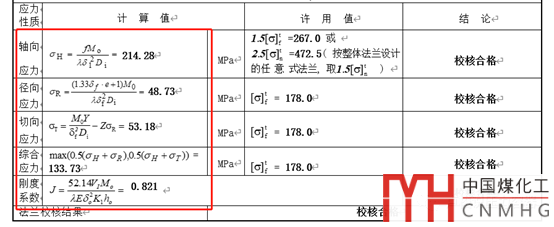

以NB/T47023的DN600-PN1.0法蘭和HG/T20615的DN600-PN20(Class150)為例，選用纏繞墊，緊固件為35CrMoA/30CrMo，兩者計算結果如下：
兩者的切向應力、綜合應力、剛度系數差不多，但徑向應力、軸向應力差得比較多。
沒有什么實用性結論，就是注意一下標準的這個新規定。
