其中OriginPro：在極坐標系中繪制“穿了馬夾的餅圖”教程中是使用構造的角度數據，來作為極坐標圖的Theta數據。

經OriginLab官方的技術指導，發現分類數據等非角度數據可以直接用作極坐標圖的Theta數據，直接繪制極坐標圖。

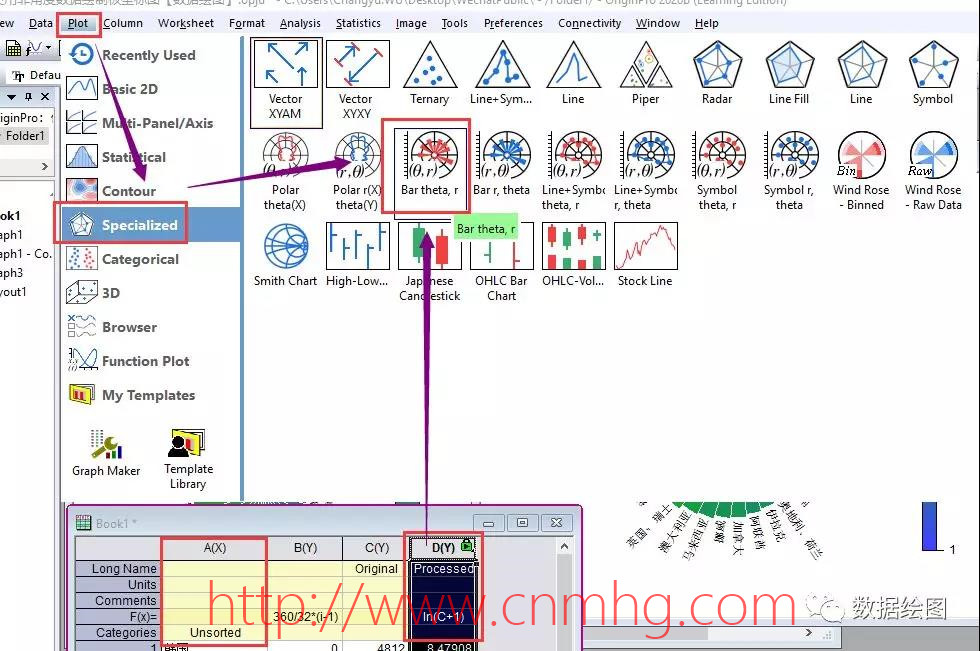

• 將各國家所在列設為X，選中處理后的數據，使用Bar Theta, r繪圖模板，繪制極坐標系下的條形圖。

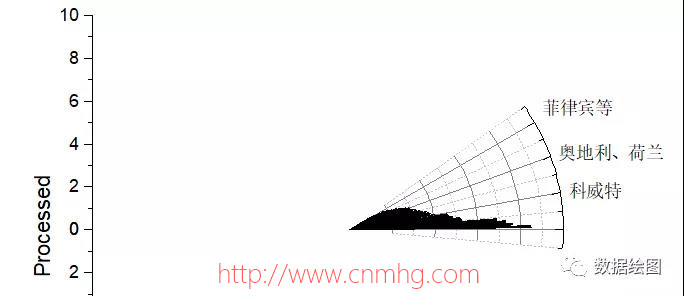

• 極坐標圖默認是使用角度數據，因此出來的圖形只是一個扇形區域。

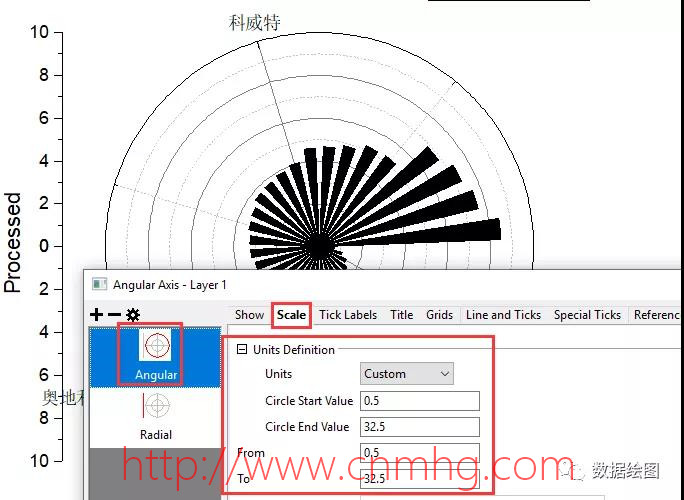

• 雙擊坐標軸，打開Axis Properties對話框。

  • 選中左側的Angular，并切換到Scale頁面，將Units設為Custom，Circle Start Value和Circle End Value（From和To）分別設置為0.5和32.5（因?yàn)榇死又蟹诸?lèi)數據的個數為32，所以設置為0.5-32.5，這兩個數值根據實際情況而定）。



  • 切換到Show標簽， 將Direction設為Counter-clockwise，Axes Start at設為90。

  • 將各坐標軸的標簽、標題、網格線等統統去掉。

• 條形圖填色、數據標簽和Color Scale Bar的設置方法與OriginPro：在極坐標系中繪制“穿了馬夾的餅圖”【數據繪圖】教程中的方法相同。

• 完工！



所用軟件：OriginLab OriginPro 2020b@Windows 10 pro 。
