OriginPro在極坐標系中繪制“穿了馬夾的餅圖”

時間：2020-05-30 來源：煤化工網 瀏覽：

除了使用二維圖中的餅圖（Pie Chart）來會之外，還可以在極坐標系中繪制這類“穿了馬甲的餅圖”。

在最新的OriginLab OriginPro 2020b Beta版中，增加了極坐標系中的條形圖繪圖模板，正好可以用來繪制上述圖形。

數據設計：數據還是用原來的數據，但需要對X軸數據進行設計。
- 首先統計一種有多少個分類數據，本例中為32個。
- 在分組數據后添加一列，在公示欄填入360/32*(i-1)，即將所有的分組數據均勻地分散在一個圓周上。
- 將這列設為X軸數據。

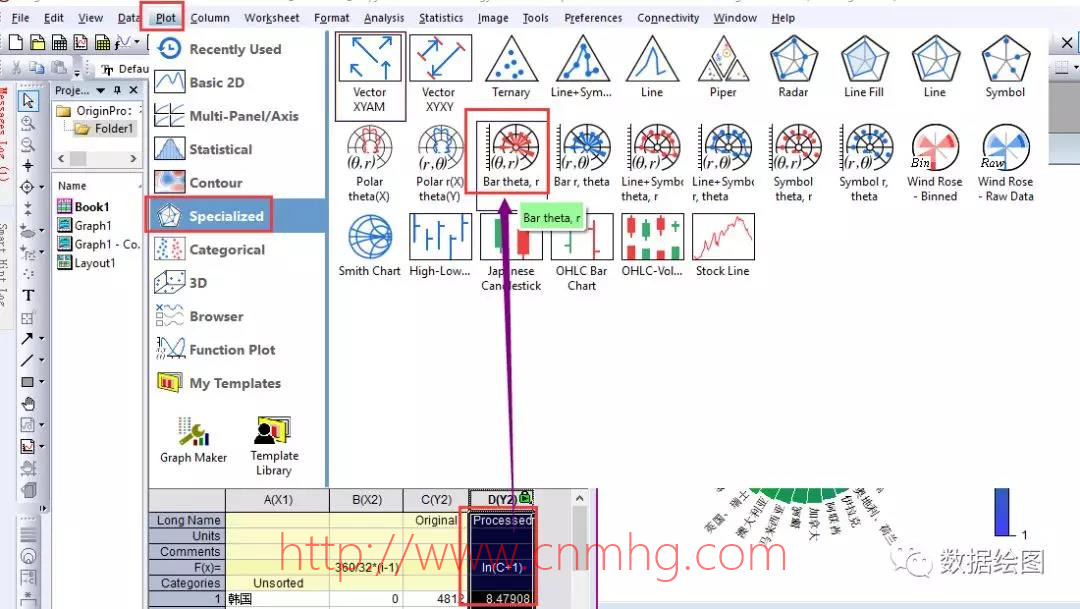

繪制圖形：選中處理后的數據，選擇Bar Theta r模板，繪制極坐標系下的條形圖。
圖形格式：雙擊圖形打開Plot Properties對話框，設置圖形格式。

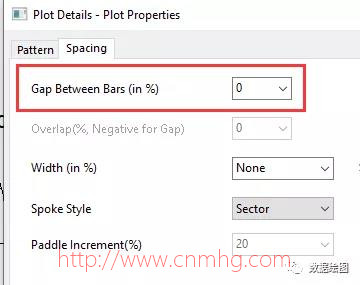

- 在Spacing中將Gap Between Bars設為0。
- 在Pattern中，將Border Color選為白色，將Fill Color設為Map，數據來源設為“Col(D): Processed”。
- 切換到Colormap頁面，可以設置Level和Fill。
數據標簽：由于Bar Theta r模板是新添加的繪圖模板，很多功能都還沒有完善，比如添加數據標簽（Label）的功能就還沒有。不過可以使用其他方式來完成。

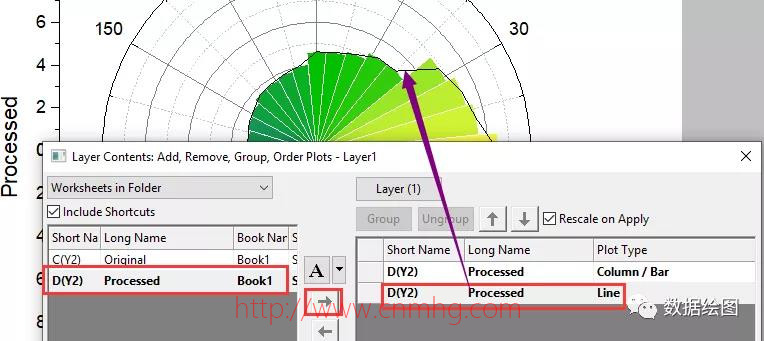

- 使用快捷鍵F12打開Layer Contents對話框，將處理后的數據再添加到當前圖層中，默認的是Line圖。

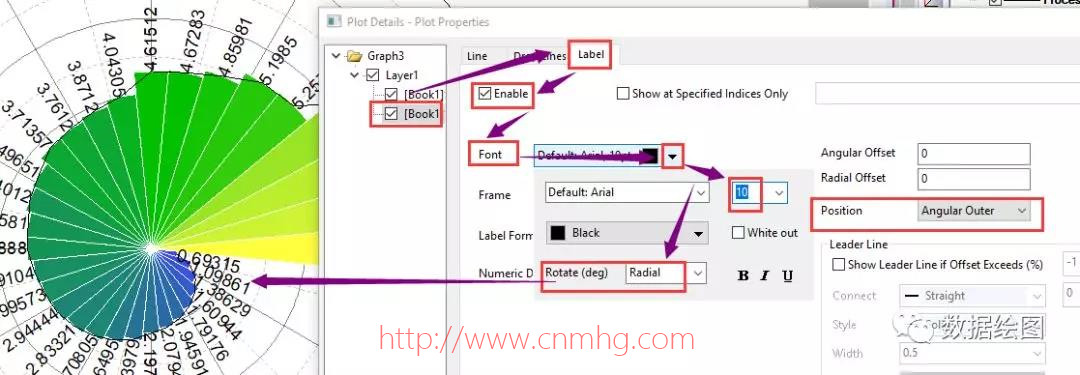

- 雙擊添加的曲線進入Plot Properties對話框，切換到Label頁面，點擊Enable，在Font中設置字號，Rotate設為Radial。同時Position設為Angular Outer。

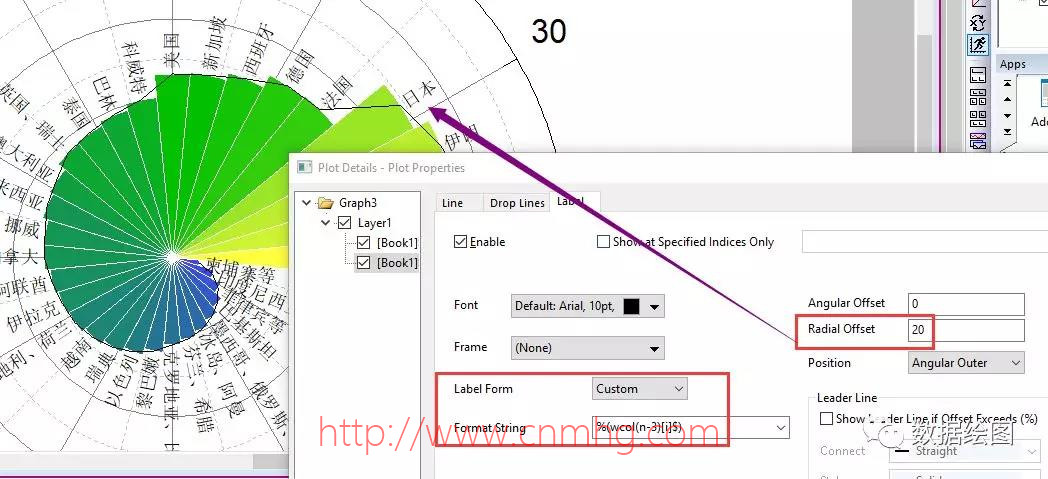

- 此時Label默認的是Y軸數據，可以通過自定義的形式顯示我們需要的標簽。在Label From中選為Custom，在Format String中填入“%(wcol(n-3)[i]$)”，意思是當前數據所在列往前數3列、當前數據所在行所對應的數據數據。同時可以設置Offset，調整標簽的位置。

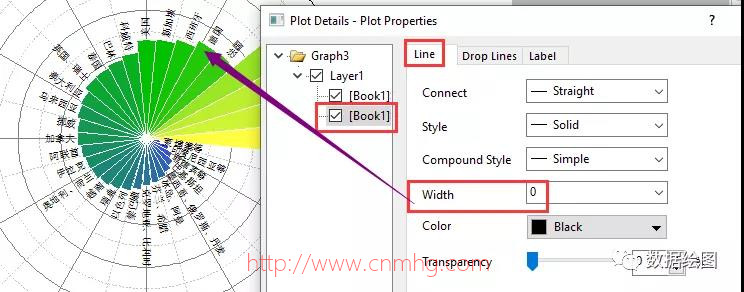

- 為了隱藏另外加入的曲線，可以將其Width設為0。
刪除坐標軸：雙擊坐標軸，進入Axis Properties對話框。

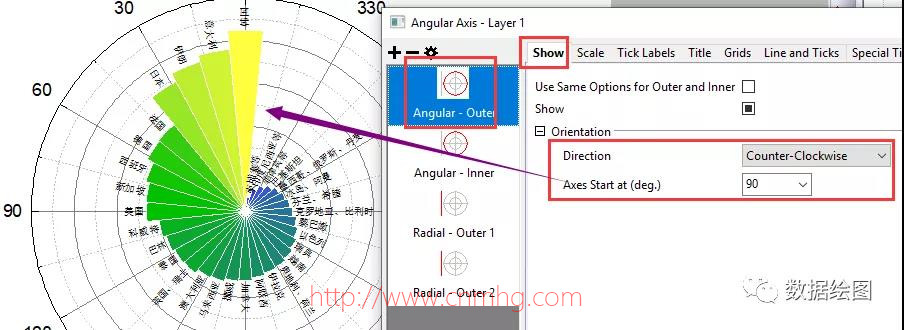

- 首先將Direction設為Counter-clockwise，Axes Start at設為90。

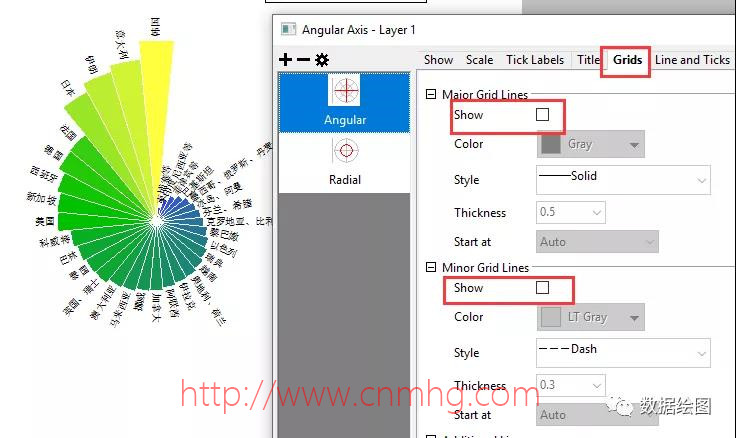

- 將各坐標軸的標簽、標題、網格線等統統去掉。
Color Scale Bar：如果沒有Color Scale Bar，那圖形中的顏色填充就沒有了意義，除了好看。本圖形中Color Scale Bar的設置是頗具技巧的。

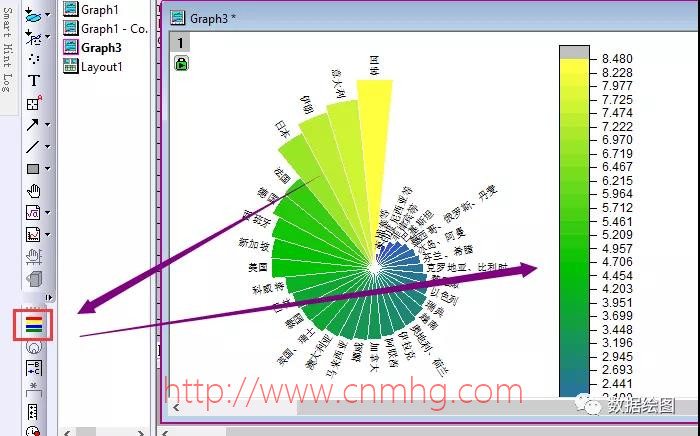

- 選中極坐標系中的條形圖，點擊左側的Color Scale工具，添加Color Scale Bar。

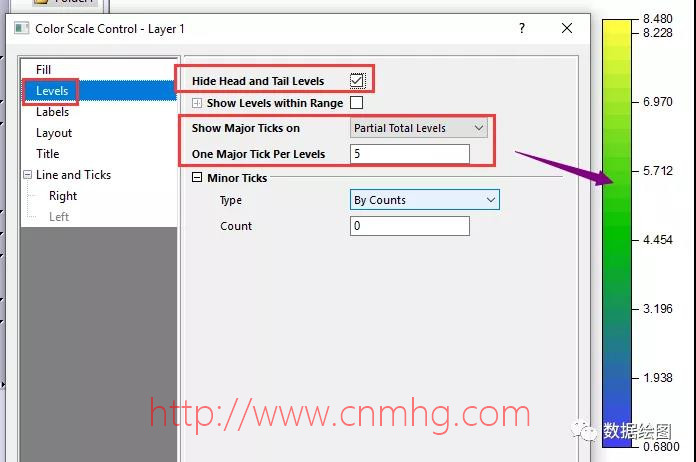

- 雙擊Color Scale Bar，進行格式設置。切換到Levels頁面，勾選Hide Head and Tail Levels，選擇Partial Total Levels，數字設為5或者其他合適的值。

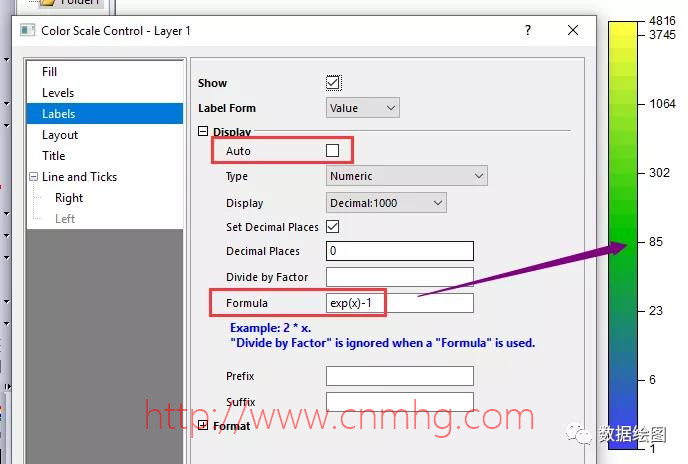

- 在Labels頁面，去掉Auto的勾選，Set Decimal Places設為0，并在Formula中填入”exp(x)-1“。之所以填這個表達式，是因為最開始的數據處理中使用的“ln(C+1)”，此處填入的恰是其反函數。
- 問題來了，Color Scale Bar的最大值和原始數據中的最大值不一致（此處為4816，原數據為4812），原因是繪圖的過程中涉及了數據的變換，在小數點的取舍上出了問題。解決方法是在圖形的Plot Properties/Colormap里，在Levels下的From和To中填寫Y軸數據中的最小值和最大值，而且最好精確到小數點多幾位，同時Major Levels中填的數盡量大一些，顏色過渡會平滑、好看。

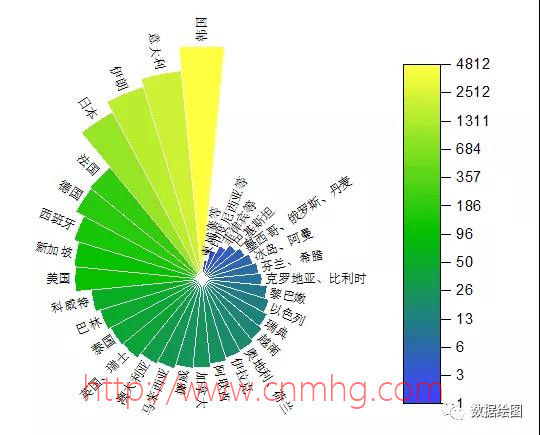

完工！
