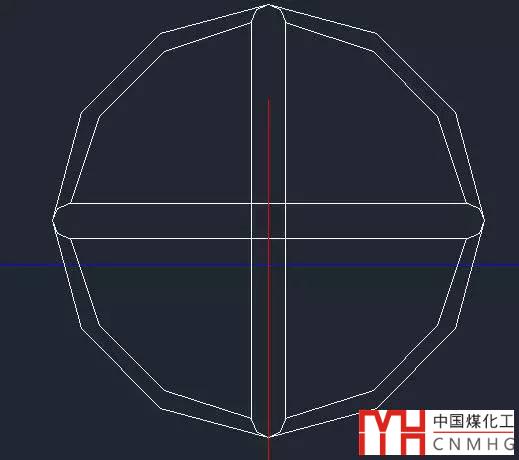

經常做圖的人經常會遇到這樣的情況，突然發現所畫的圓顯示不圓了，變成了多邊形。如下圖所示。

初學者肯定會覺得奇怪，而且不知該怎么辦，熟悉CAD的設計人員應該覺得很正常了，會隨手輸入RE，回車，圓就變回來了。雖然很多人知道這么操作可以解決問題，但為什么卻不太清楚，也不知道有沒有辦法是圓始終保持顯示為圓，下面就給大家簡單介紹一下相關的知識。

CAD軟件在打開圖紙或繪制圖形時，圓在內部是按圓心坐標、半徑這些參數來保存的，但電腦屏幕或打印機并不識別這些參數，因此需要將圖形轉換成顯示數據，然后發送到顯示器。（前面介紹過，這個過程叫重生成<RE>）

默認狀態下，CAD會將圓處理成多邊形的顯示數據，為了減小顯示數據的大小，CAD對多邊形邊數進行了優化處理，轉換成多邊形的邊數并不是固定的，而是跟圓在當前屏幕上顯示的大小有關。例如上圖中的圓，原來在屏幕上應該很小，所以用十二邊形就夠了，如果圓在屏幕上很大，就會顯示成幾百甚至上千邊形。當我們將一個很小的圓放大后，顯示數據并沒有變，因此多邊形邊數也沒變，此時輸入RE，將根據當前視圖中圓的大小重新生成圓的顯示數據，圓的邊數就會變多，也就變圓了。

生成多邊形的邊數除了和圓的大小有關外，還跟CAD的一個系統變量：VIEWRES（圓或弧顯示分辨率）有關，這個參數設置得越大，多邊形段數也越多。

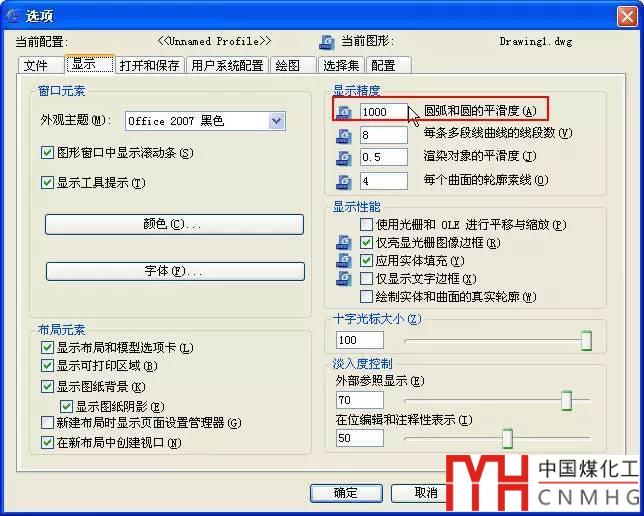

這個變量的默認值是1000，最大是20000。我們可以直接輸入VIEWRES來設置分辨率，也可以在選項對話框中設置：OP選項-----顯示------圓和圓弧的平滑度。

一般情況下不建議修改這個參數，因?yàn)槟J(rèn)參數應該是性能和效果較好的平衡點。因?yàn)槿绻拇筮@個參數的話，CAD就需要用更多的線段來顯示圓，圓的顯示數據會明顯增加，如果圖中圓非常多，而且數據量非常大的話，會導致顯示和操作性能下降。

能不能有什么設置讓圓或弧始終保持圓滑，縮放視圖后不用反復RE了。答案是肯定的！

CAD可以通過變量設置讓圓和弧始終保持圓滑，而不顯示為多邊形，這個變量就是WHIPARC。
WHIPARC默認值為0，此時圓和弧采用多邊形顯示。如果將值設置為1，圓和弧就將直接按圓和弧來顯示。設置方法：在命令行輸入WHIPARC，回車，輸入1，回車。
我在將WHIPARC設置為1后，嘗試畫了上百個圓后進行縮放，感覺對操作速度的影響并太大。但我相信，如果這種狀態對性能沒有影響或影響很小，AutoCAD應該會將默認值設置為1，而不是0，因?yàn)檫@種狀態下不僅圖形看上去更好看了，而且用戶不必經常在縮放視圖后輸入RE重生成讓圓的顯示變回圓。

因此，如果你的圖不大，圓和弧不多，又非常要求完美的話，可以嘗試修改一下設置，否則，不建議修改默 認設置。
之前國產CAD也有這個變量，但都不起作用，浩辰CAD2016版解決了這個問題，默認狀態下圓和弧就是平滑顯示，不再顯示為多邊形了。
